18. Рлс олп. Назначение,размещение,состав, тех-ие хар-ки.
Предназначен для обн.-ия и набл.-ия за ВС спец.авто транспортом, тех.ср-вами и др. объектами, нах-ся на ВПП и РД, а так же для контроля и упр-я движением ВС на ВПП и РД во время старты, руления, посадки.
Антенная сис-ма РЛС-ОЛП должна быть установлена так,что бы был обеспечения РЛК. Все необх-ые площади а/д с учетом возможности РЛС-ОЛП по мах. И min. дальности обнаружения. Не допускается расположение каких-либо металл.конструкций (мачты, антенные с-мы ОВЧ диапазона) выше установки антенн.с-мы РЛС-ОЛП в радиусе 50 м. от нее.
Состоит: -АФС(антенно-фидорная с-ма)
-ПРМ-ПРД Ант.
-Аппаратура обработки инфы и аппаратура передачи данных.
-С-ма контроля управления и сигнализации.
- Комплект ЗИП(запасное имущество и приборы)
-Комплект эксплуатационной документации.
ТТХ РЛС «Атлантика»:
Мах.дальность в пл-ти земли: 5300м.
Мin дальность в пл-ти земли: не более 84м.
Длина раб.волны: 0,8 см.
Кол-во сопровождаемых целей: 115 шт.
19. Врл. Назначение. Тех-кие хар-ки.Режим работы. Виды запросныых сигналов
ВРЛ-это комплекс оборудования в составе с РЛС предназначенный для обнаружения и измерения координат запроса и приема доп.инфы от ВС оборудованных с/л-ыми ответчиками с последующей выдачей инфы в центры ОВД для целей УВД. ВРЛ работают в 4-х режимах: -УВД; -УВД-М; - RBS; -УВД+RBS.
Режимы отличаются друг от друга с-мами кодирования и созданы УВД- по отечественному стандарту, RBS-по станд. ИКАО.
Режим УВД+RBSобеспеч. одновременно работу ВРЛ с ответчиками отечеств. и зарубеж. ВС.
Режим УВД-М отличаются тем, что запросные и ответные сигналы кодируются как принято в режиме УВД, а запрос идет на частоте определенной для работы в режиме RBS. Частота запроса в реж. RBS «fотв.=1030МГц». В реж. УВД «fотв.= 835;837,5;840МГц».
Для передачи ответных сигналов в реж. RBS исп-ся частота «fотв.=1090МГц», а в реж. УВД «fотв.=730;740;750МГц».
ТТХ ВРЛ:
Мах.дальность действия: 400-465 км.
Min.дальность действия не более: 1-2 км.
Размеры зоны обзора:-по азимуту: 360 градусов
-по углу места: 4-20 с.
Рабочая частота: 1030 МГц
Запросные импульсы ВРЛ в режиме УВД:
ЗК1(запрос бортового №ВС) ЗК2(запрос высоты и остатка топлива)
Еще существуют ЗК3 и ЗК4, но они используются крайне редко.

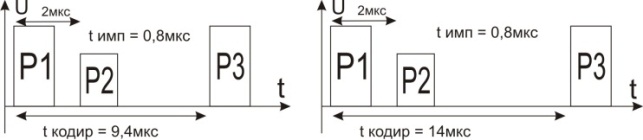

Запросные сигналы ВРЛ в режиме RBS:
АПбл-Ан.
подавление бок. лепестков. СПИ-совмещенный
план-индикатор.
инф. имп. 4 позиции
по 3 разряда. Ответные или в режиме RBS.
А-тысячи, В-сотни, С-десятки, D-единицы.
SPI
– импульсное опознавание, Х-резервное
место. Передается 4х значный номер (сквок
или высота) максимальное значение 7777.
20.Средства отображения ВО пунктов УВД.
Одним из основных тех.средств УВД малой автоматизации яв-ся аппаратура отображения (АО)
Назначение : воспроизведение информационной модели обстановки УВД,которые представляет собой совокупность моделей ВО и моделей условий УВД.
Эти две модели обеспечивают визуальное предоставление инфы,необходимой для принятия решения Д-ом им диалог Д с ЭВС и Д-ами смежных секторов УВД.
В модели ВО инфа предоставляется отметками целей (координатная инфа) знаковыми символами (формуляры сопровождения)
Модель условий УВД представляет собой воспроизводимую графически в виде линий и символов инфу о трассах, возд.коридорах прилета и вылета ВС, навигационных ориентирах, ПОД, опасных зонах, кроме того на экранах индикатора графически может отображаться азимут-дальномерная сетка.
(Смотри рисунки средств отображения ВО в тетради)
