7. Апои. Назначение и работа.

Первичной обработкой РЛИ принято называть процесс автоматического выделения сигналов от целей среди шумов и др. помех, измерение координат ВС, привязки к координатам цели доп. информации, необходимой для вторичной обработки инфы, с помощью ЭВМ.

АПОИ, используемая в а/д-ых АС УВД обеспечивает:

-выделение полезных сигналов среди шумов и помех;

-определение цента пачки отображенных сигналов и соотв. ему азимуту;

-вычисление дальности до цели и преобразование полярных координат в прямоугольные;

-группирование координатной инфы. С доп.инфой, поступающей от с/л-ого ответчика;

-координирование сгруппированной инфы для передачи ее по линиям связи.

АПОИ используемая в трассовых АС УВД кроме перечисленных выше задач обеспечивает выделение отраженных сигналов от облаков и кодирует координаты их границ.

8.Сдц. Назначение и работа.

Селекция движущихся целей. Что бы на экране ИКО не было видно меток от неподвижных объектов применяется система защиты от них-СДЦ. В состав аппаратуры входят 2 блока:- фазовый блок; - компенсатор.

УВЧ-усилитель высоких частот; АП-антенный переключатель; ФД-фазовый детектор;ЧПК-через периодный компенсатор

9. Орл т. Назначение, состав, размещение, характеристики.

Назначение- предназначен для обнаружения и измерения координат (азимут, дальность) ВС во вне а/д зоне (на ВТ и вне их) с последующей выдачей информации о ВО в пункты (центры) ОВД для целей контроля и обеспечения процессов ОВД.

Состав:

-приемо-передающая кабина с антенной системой

-машина №1- аппаратный прицеп (апп-ра синхронизации, АПОИ, средства отображения)

-машина №2- ЭСД (эксплуатационно- справочная документация)

ОРЛ Т должен быть размещен так, чтобы обеспечивался РЛК за полетами ВС в секторах прохождения ВТ данного района ОВД

Особенности:

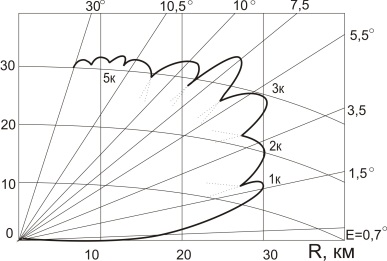

- ОРЛ Т имеют зону обнаружения косекансной формы: строится, как обнаружитель и измерительдвух координат цели, реализует последовательный обзор по азимуту и параллельный по углу места

-ОРЛ Т- первичный либо ПРЛ+ ВРЛ, реализующий импульсный метод

10. ОРЛ Т- технические характеристики.

	1РЛ-139(П37)	1Л-118 ЛИРА 1	ЛИРА- Т	УТЁС Т	СКАЛА- М/МПР
Мах дальность действия	350км	350км	350км	350км	350/500км
Мин дальность действия	40км	15км	15км	15км	12км
Мах высота обнаруж-я	20км	25км	30км	22км	30км
Диапазон рабочих волн	10см	10см	10см	23см	23см

11.Орл а. Назначение, размещение, состав, характеристики.

Назначение- предназначен для обнаружения и измерения координат (азимута, дальности) ВС в районе а/д с последующей передачей информации о ВО в центры (пункты) ОВД для целей контроля о обеспечения ОВД.

ОРЛ А должен быть размещен таким образом, чтобы в секторах ответственности зоны ОВД величины углов закрытия по углу места составляли не более 0,5° (Ɛ min)

Состав:

-АФС (антенно- фидерная система)

-приемо-передающаяапп-ра первичного канала

-приемо- передающаяапп-ра встроенного вторичного канала

-апп-ра передачи данных

-система контроля управления и сигнализации

-комплект ЗИП (запасное имущество и приборы)

-комплект эксплуатационной документации

Характеристики:

1- max положение
