Р/локация
1. Назначение и задачи радиолокации(рлк).
РЛК- область радиоэлектроники, решающее задачи РЛНабл. Различных объектов, т.е. их обнаружение, измерение их координат и параметров движения, путем использования отраженных или переизлученных объектов р.волн, либо их собственного р.излучения. Инфа, получаемая в процессе РЛНабл., называется Радио Локационной Информацией (РЛИ).
Основным назначением РЛС является: обеспечение служб УВД оперативной инфой о координатах ВС, а также доп.инфой о ВОбст.
2. Виды рлк.
В зависимости от способа получения отраж. Сигнала различают сле. Виды РЛНабл.:
Активная РЛК с пассивным ответом.
Излучаемые РЛС колебания отражается от цели и попадает в ПРМ РЛС в виде отраженного сигнала или эхо сигнала.
Наиболее распространенный.
Важные требования: отличие их отражающих свойств от отражающих свойств окружающей среды.
Активная РЛК с активным ответом.
Ответный сигнал яв-ся не отраженным, а переизлученным с помощью спец. с/л-ого ответчика-ретранслятора. При этом заметно повышается дальность РЛК наблюд.
Применяется для определения гос. принадлежности с/л.
В ГА-исп.-ся широко. Ответный сигнал может иметь много доп. полезной инфы, необходимой для УВД, особенно при исп.-ии автоматизированных систем УВД.
Пассивный РЛК.
Основан на приеме собственного р.изл.-ия цели. Отсутствует возможность измерения дальности и скорости.
С помощью теплового р.излуч. в мм.,см.,дм. диапазонах, можно наблюдать влажность почвы, лесные и подземные пожары, вести ледовую разведку. Кроме того в длинноволновом диапазоне можно вести наблюдения за грозами.
3.Классификация рлс по тактическому назначению.
ОРЛ-Т:
Мах. Дальность до 400 км.;
Мах. Дальность до 250 км.
ОРЛ-А:
Мах. Дальность до 160 км.;
Мах. Дальность до 100 км.;
Мах. Дальность до 46 км.
ПРЛ(РЛС-П)-посадочный;
РЛС-ОЛП( обзор летного поля);
МРЛ(метео р.локатор);
ВРЛ;
4.Принцип действия импульсной рлс.
Для визуальной индикации двух координат цели необходимо двухмерный индикатор кругового обзора(ИКО) с яркостной отметкой цели. В ИКО обычно применяются ЭЛТ с магнитным отклонением луча.
Что бы на экране ИКО не было видно меток от неподвижных объектов применяется система защиты от них-СДЦ. В состав аппаратуры входят 2 блока:- фазовый блок; - компенсатор.
УВЧ-усилитель высоких частот; АП-антенный переключатель; ФД-фазовый детектор;ЧПК-через периодный компенсатор
5.Способы формирования меток на экране ико.
Отраженный импульс появляется на входе ПРМ РЛС через интервал tзадержки.

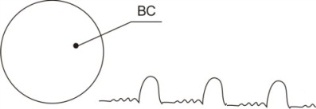

На выходе ПРМ образуется видеоимпульсы смешанные с шумами, эта смесь «эхо-шум» подается на управляющий электрод ЭЛТ, который в момент подачи сигнала открывает трубку + напряжение эхосигнала и на ИКО в этот момент высвечивается ярко-зеленое пятно (отметка ВС)
6.Формирование растра на экране.
Генератор развертки дальности вырабатывает отклонение катушки(ОК) пилообразный измененный ток.
При этом эл. луч совершает равномерное движение от центра экрана ЭЛТ к его краю по радиусу над воздействием магнитного пилообразного поля.
Развернутый радиус вращается по окружности, т.к. вращается ОК синхронно с антенной РЛС с помощью СДПУ. Такая развертка на ИКО называется РАДИАЛЬНО-КРУГОВОЙ.
Она создает на экране земное изображение в виде ряда тесно-примыкающих друг к другу. Создается растр(свечение экрана при отсутствии видеосигнала)
