8.8 Сурет. Электроқозғалтқыш білігіндегі жүктеме графигі

Каталог бойынша 4А100S4Y3 сериялы, Р_ном=3 кВт, n_н=1435 айн/мин немесе ω=144 рад/с болатын қуатқа ие электрқозғалтқышты таңдаймыз.

Бұл мәліметтер бойынша:

,

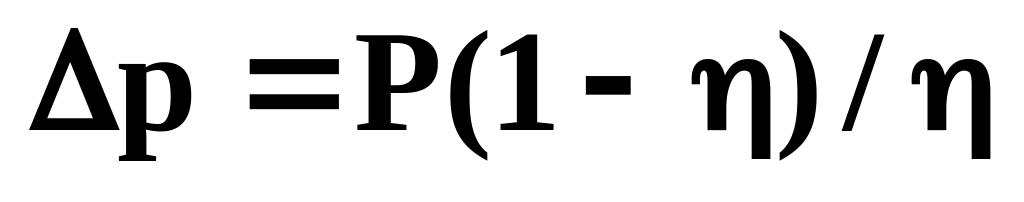

Формуласымен 1;3;4,3 жүктемесі кезіндегі қуаттың шығынын анықтаймыз.

Шығындар сәйкесінше 0,43; 0,66; және 1,1 кВт, номиналды жүктемедегі жоғалтулар 0,66 кВт-қа тең болады.

0,62кВт.

формуласы бойынша орташа жоғалтуды табайық.

∆р_ср=0.62 кВт

∆р_ср≤∆р_ном яғни 0,62 ‹0,66, онда электроқозғалтқыш жылыту талаптарын қанағаттандырады. Қажет болғанда таңдалған қозғалтқыш жағдай бойынша жіберу мен қайта жүктемелеу қабілетін тексереді.

2 мысал. Үзілісті жүктеме кезіндегі эквиваленттік тоқ, момент және қуат әдісімен электроқозғалтқышты таңдау және тексеруден өткізу.

Үзілісті жүктеме кезіндегі эквиваленттік шама әдісімен қуатты таңдау және электроқозғалтқышты тексеру.

Белгілі болғандай, электроқозғалтқыштағы толық қуат шығынын тұрақты және үзілісті шығындар қосындысымен көрсетуге болады. Үзілісті шығындар электроқозғалтқыштың басты тізбегіндегі тоқ квадратына тең, сондықтан оны келесі түрде жазуға болады.

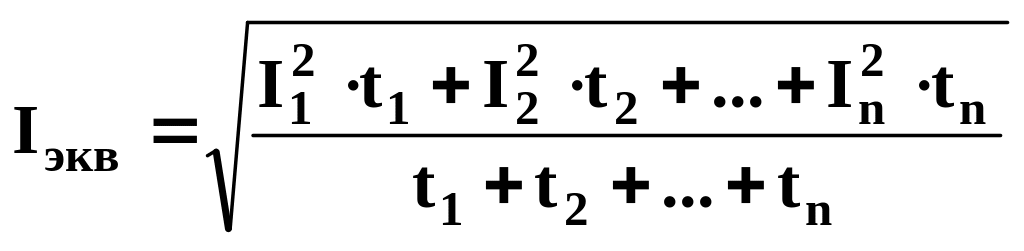

Мұндағы I_экв I(t) жүктемесінің үзілісті графигіндегі, t_цик уақытында дәл осындай жылулық шамаға тең болатын эквиваленттік тоқ орташа жоғалту формуласына ∆р мәнін және тұрақты жоғалтулар жүктемеге тәуелді болмайтынын есепке ала отырып, түрлендіруден кейін эквиваленттік тоқ үшін келесі формуланы аламыз:

:

.

I_экв ≤ I_ном болғанда электроқозғалтқыш жылу бойынша толық пайдалану шарттарына жауап береді.

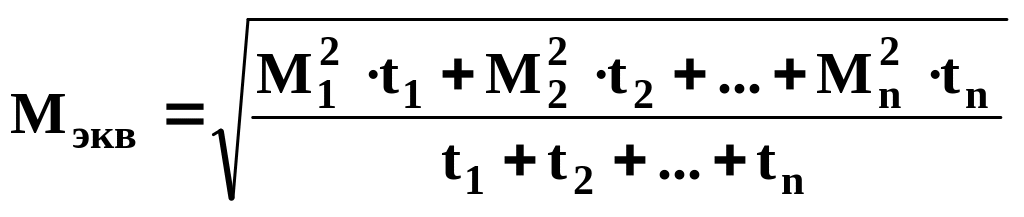

Электроқозғалтқыш моменті тоққа пропорционал болғандаға тұрақты магниттік ағын кезінде оны тексеру үшін эквиваленттік момент әдісін қолдануға болады. Деңгейлік график үшін эквиваленттік моментті келесі формула бойынша анықтайды

.

Эквивалентті моментті номиналды моментпен салыстырады. Егер М_экв ≤М_ном болса, онда электроқозғалтқыш жылыту бойынша толық қолданылады дегенді білдіреді.

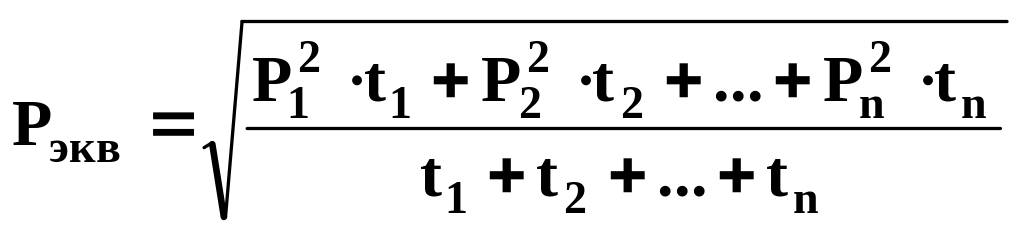

Электроқозғалтқыш білігіндегі жүктемелік диаграмма қуат графигімен берілетін болса, онда оны жылыту бойынша таңдау мен тексеру эквиваленттік қуат әдісі бойынша орындалады:

.

3-суретте көрсетілген жүктемелік график бойынша жұмыс жасайтын, механизм кірісі үшін электроқозғалтқыш қуатын анықтау кіріс бөлігінің бұрыштық жылдамыдығы ω=145 рад/с.

8.9-Сурет. Айнымалы жүктемесі бар жалғастық режиміндегі жүктемелік график

Мына формула бойынша эквивалентті моментті анықтаймыз:

213Нм.

Электрқозғалтқыштың есептік қуаты:

кВт.

Каталог бойынша қуаты жағынан үлкен асинхронды қысқа тұйықталған, қуаты Р_ном=37 кВт және айналу жиілігі ω=148 рад/с болатын электроқозғалтқышын таңдаймыз. Қажет болған жағдайда таңдалған қозғалтқышты іске қосу және жүктемелеу мүмкіндіктері бойынша тексереміз.

8.10. Бақылау сұрақтары

1. Электрмашиналарының жылулық режимдерін атаңыз?

2. Жүктеме моменттерінің қандай түрлері бар?

3. Қозғалтқыш қуатын таңдаудың қандай балама әдістері бар?

4. Орташа шығындар әдісінің маңызы неде?

5. Қозғалтқыш қуатын таңдағанда неге орташа қуат шығындарын есептейді?

6. Орташа шығындар әдісінің шарты қандай?

7. Орташа қуат шығындары әдісінде қандай шарт орындалуы тиіс ?

8. Балама қуат әдісі арқылы қозғалтқыш қуатын таңдау қалай жүргізіледі?

9. Балама ток әдісі арқылы қозғалтқыш қуатын таңдау қалай жүргізіледі?
