ЛЬВІВСЬКИЙ КОЛЕДЖ
ДЕРЖАВНОГО УНІВЕРСИТЕТУ ТЕЛЕКОМУНІКАЦІЙ
Затверджую
Заступник директора з НР
____________ Мурін О.С.
«___» __________ 2013 р.
ІНСТРУКЦІЯ
до лабораторної роботи № . 13 .
Дослідження процесу корекції абонентських .
даних ЦСК «Квант-Е» .
з навчальної дисципліни Технічне обслуговування станційного обладнання .
для груп спеціальності:
5.05090301 “Монтаж, обслуговування і ремонт станційного обладнання
електрозв’язку” .
|
Розглянуто та схвалено на засіданні циклової комісії Станційного обладнання електрозв’язку . Протокол №__ від «___» ______ 2013 р. Голова циклової комісії ____________________ Романюк А.В. . (підпис) (прізвище, ініціали)
Склав викладач Походжай С.І. . (прізвище, ініціали) |
Львів 2013 р.
1. Мета роботи:
1.1. Використати теоретичні знання з ЦСК «Квант-Е» при виконанні лабораторної роботи.
1.2. Навчитись перевіряти включені комплекти, абонентські дані та поточний стан комплектів при обслуговуванні викликів.
2. Теоретичні відомості:
Принципи роботи блоку абонентських ліній

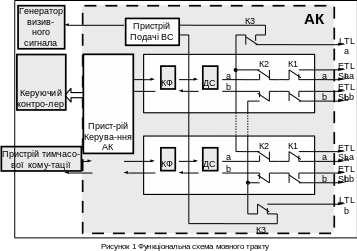

На рис. 1 показана функціональна схема мовного тракту абонентського комплекту.
Телефонний апарат абонента з'єднується з|із| абонентським комплектом ТЕЗа АК5 двома дротами|проводами| SLa, SLb, через підключаючі реле К1, К2. Через реле К1 абонентський комплект підключається до шини діагности абонентських комплектів ETL. Через реле К2, К3 відбувається|походить| подача визивного|викличного| сигналу (ВС|) абоненту. За допомогою реле К2, К3 здійснюється також підключення абонентської лінії до шини діагности абонентських ліній LTL. Гальванічна розв'язка і розділення|поділ| трактів прийому і передачі здійснюється дифсистемой| (ДС|), виконаної на трансформаторі. Подальша|дальша| обробка сигналів мовного тракту проводиться|виробляється,справляється| за допомогою індивідуального кофідека| (КФ|), що використовує А-закон кодування. Виходи кофідеков| з'єднуються послідовними синхронними потоками 2048 кбіт/с безпосередньо з|із| входами пристрою|устрою| тимчасової комутації, розташованого|схильного| на ТЕЗі КС8А.
Цифровий повнодоступний комутатор має місткість|ємкість| 8 8 ІКМ-ТРАКТІВ| (256 256 входів), що забезпечує можливість|спроможність| комутації каналів усередині абонентського модуля без блокувань, оскільки|тому що| його максимальна абонентська місткість|ємкість| складає 128 абонентських ліній.

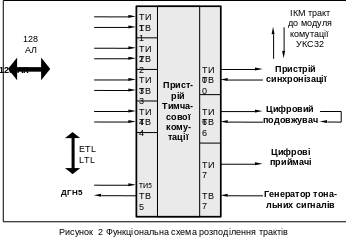

Функціональна схема розподілу трактів комутатора зображена|змальована| на рис. 2.
Чотири тракти, з першого до четвертого, повністю (по тридцять два канальні інтервали), відведені на обслуговування абонентських комплектів, до п'ятого тракту підключений діагностичний ТЕЗ ДГН5.
Молодший (нульовий) тракт призначений для зв'язку модуля з|із| блоком комутації АТС. Функції обробки сигналів синхронізації і сигналізації, передавані в нульовому і шістнадцятому канальних інтервалах, здійснює контролер.
Через вхід сьомого тракту від цифрового генератора подаються акустичні сигнали, такі як "Контроль посилки|посилання| виклику", "Зайнято|позичено,посісти|" і т.д. До виходу сьомого тракту підключені цифрові приймачі, які використовуються при прийомі номера від телефонних апаратів з|із| тональним набором номера.
На шостому тракті організовано кільце цифрового подовжувача. Комутатор не вносить ніякого|жодного| загасання|затухання| в передавані через нього сигнали. Проте|однак| при внутрішньому зв'язку, а також при зовнішньому цифровому зв'язку необхідно забезпечити ослаблення|ослабіння| сигналу на 7 дБ| в напрямі|направленні| цифра-аналог, тоді як в напрямі|направленні| аналог-цифра сигнал передається без загасання|затухання|. Абонентські комплекти вносять загасання|затухання| 1 дБ|, тому в комутаторі вноситься додаткове загасання|затухання| 6 дБ|. Це загасання|затухання| реалізоване апаратно на цифровому подовжувачі, побудованому|спорудженому| на вході шостого тракту. Цифровий подовжувач використовується тільки|лише| при автономній роботі блоку, оскільки|тому що| при роботі блоку у складі АТС всі необхідні загасання|затухання| реалізуються в модулі комутації АТС.
Діагностичний ТЕЗ ДГН5 вимірює|виміряє| параметри абонентських комплектів і ліній, такі як постійна напруга|напруження| на дротах|проводах|, змінна складова напруги|напруження|, опір ізоляції дротів|проводів|, амплітудно-частотна характеристика розмовного тракту і т.д. Контролер порівнює набутого значення з|із| шаблоном, що зберігається в ППЗУ|, і у разі|в разі| неспівпадання видає повідомлення|сполучення| про помилку.
!
На платі|платі| ТЕЗа КС8А знаходиться|перебуває| знімна мікросхема ППЗУ| "DD18", яка є|з'являється,являється| носієм програмного забезпечення контролера і програмується під конкретну конфігурацію блока і всієї АТС. Щоб уникнути некоректної роботи контролера дана мікросхема з|із| програмою (або таблиця програмування мікросхеми) повинна бути одержана|отримана| від постачальника програмного забезпечення АТС.На вимогу замовника може поставлятися мікросхема ППЗУ| контроллера із|із| записаним станційним автовідповідачем. Як правило, автовідповідач знаходиться|перебуває| на місці останнього абонента в абонентському модулі і виконує наступні|слідуючі| функції:
під час вступу виклику автовідповідач утримується|стримується| 10 секунд на фазі ПВ/КПВ;
здійснюється відповідь автовідповідача;
видається акустичний сигнал частотою 800 Гц протягом 7 секунд;
здійснюється відбій автовідповідача.
Алгоритм роботи автовідповідача зображений|змальований| на рис. 3.
При необхідності автовідповідач може бути підключений замість будь-якого абонента в модулі, можуть бути змінені тимчасові параметри, а також частота акустичного сигналу може мати значення 700 Гц, 800 Гц або 1000 Гц.
Канали тракту зв'язку з|із| модулем комутації можуть використовуватися як в двосторонньому|двобічному| режимі, так і в односторонньому|однобічному| – 30 вхідних каналів і 30 вихідних.
