2. Расчет штуцеров

Для выхода воды принимаем штуцер с наружным диаметром патрубка , с условным проходом

Штуцер для входа и выхода смеси:

Принимаем штуцер с наружным диаметром патрубка , с условным проходом

Заключение

В данной работе была рассчитана ректификационная колонна непрерывного действия с колпачковыми тарелками для разделения смеси «вода– уксусная кислота», со следующими характеристиками:

,

а также холодильник дистиллята (теплообменник типа «труба в трубе»):

К достоинствам колпачковых колонн относят:

- устойчивость работы тарелок при значительных колебаниях нагрузок газа и жидкости.

К недостаткам:

- сложное устройство;

- большие затраты металла;

- большое давление (газ совершает сложное движение);

- малая предельно-допустимая скорость газа.

Приложение

Приложение А.

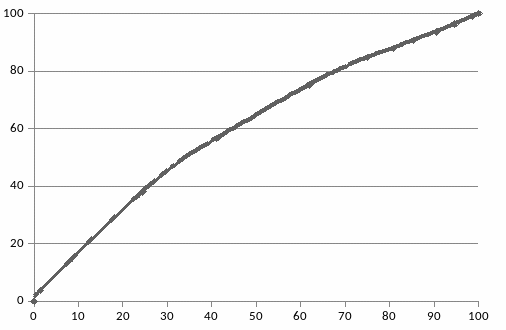

Рис. П.А.1. Диаграмма линии равновесия:

y – содержание вода, % масс; х – содержание уксусная кислота, % масс

Приложение Б.

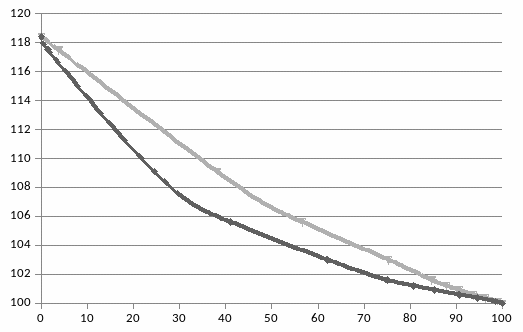

Рис. П.Б.1. Диаграмма равновесия между жидкостью и паром

при постоянном давлении.

Приложение В.

Рис. П.В.1. Фланец штуцера

Таблица П.В.1

Список фланцев

Dy,мм	dн,мм	Dф,мм	Dб,мм	D1,мм	Болты dб,мм	Число отверстий	h,мм	h1,мм
600	630	755	705	670	М24	20	25	20
500	530	640	600	570	М20	16	25	20
100	108	205	170	148	М16	4	15	11
76	65	160	130	110	М12	4	13	11
50	57	140	110	90	М12	4	13	10

Приложения Г.

Рис. П.Г.1. Эллиптические крышка и днище

Рис. П.Г.2. Штуцер с приварным фланцем

Таблица П.Г.1.

Список фланцев

Назначение штуцера	Условный проход, мм	Наружный диаметр, мм	Условное давление, МПа
Для ввода пара	600	630	0,25
Для ввода флегмы	100	108	0,25
Для ввода паров из испарителя	600	630	0,25
Для выхода дистиллята паров	500	530	0,25
Для отвода кубового остатка	50	57	0,25
Для вывода жидкости на циркуляцию	200	219	0,25

Список литературы

1. Дытнерский Ю.И. Основные процессы и аппараты химической технологии.: Пособие по проектированию. – М.: ООО ИД «Альянс», 2007.

2. Каталог: Колонные аппараты. М.: ЦИНТИХИМНЕФТЕМАШ, 1987.

3. Коган В.Б., Фридман В.М., Кафаров В.В. Равновесие между жидкостью и паром. Кн.2. М – Л.: Наука, 1966.

4. Лащинский А.А., Толчинский А.Р. Основы конструирования и расчета химической аппаратуры. – М – Л.: Машгиз, 1963.

5. Павлов К. Ф., Романков П. Г., Носков А. А. Примеры и задачи по курсу процессов и аппаратов химической технологии: Учебное пособие для вузов под ред. чл. - корр. АН России П. Г. Романкова. - 14-е изд., стереотипное. Перепечатка с издания 1987г. М.: ООО ТИД "Альянс", 2006.

6. Романков П.Г., Курочкина М.И. Расчетные диаграммы и номограммы по курсу процессов и аппаратов химической технологии. Л.: Химия, 1985.
