НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ

Технічний коледж

МЕТОДИЧНІ ВКАЗІВКИ ТА ВАРІАНТИ ЗАВДАНЬ

до самостійної роботи студентів з виконання графічних робіт з нарисної геометрії навчальної дисципліниНарисна геометрія та інженерна графіка для студентів за спеціальністю 5.05050207 „Обслуговування та ремонт обладнання підприємств хімічної і нафтогазопереробної промисловості”

Рекомендовано на засіданні

циклової комісії спеціальних

навчальних дисциплін з напряму

підготовки «Інженерна механіка»

Протокол №10 від 13червня 2013 року

Рівне - 2013

Методичні вказівки та варіанти завдань до самостійної роботи студентів з виконання графічних робіт з нарисної геометрії навчальної дисципліни „Нарисна геометрія та інженерна графіка” для студентів за спеціальністю 5.05050207 „Обслуговування та ремонт обладнання підприємств хімічної і нафтогазопереробної промисловості / В.В. Крівцов, Рівне: Технічний коледж НУВГП, 2013. – 27 с.

Упорядник: В.В. Крівцов, канд. техн. наук, доцент

Рекомендовано до друку методичною радою Технічного коледжу НУВГП

Протокол № _____від ___________ 2013 року

Голова методичної ради ______________ Л.К. Осадча

© Крівцов В.В., 2013

© Технічний коледж НУВГП, 2013

Передмова

Відповідно до робочої програми навчальної дисципліни «Нарисна геометрія та інженерна графіка» за спеціальністю 5.05050207 „Обслуговування та ремонт обладнання підприємств хімічної і нафто- газопереробної промисловості” студенти з нарисної геометрії виконують такі графічні роботи: Графічна робота «Точка», графічна робота «Пряма», графічна робота «Перетин площин», графічна робота «Перетин поверхонь з проеціюючою площиною».

Рекомендації до виконання графічних робіт

Перед виконанням графічних робіт студент повинен:

а) ознайомитися зі змістом теми, на положеннях якої ґрунтується побудова зображень графічної роботи, прочитавши для цього відповідні параграфи (розділи) підручника, посібника або конспекту лекцій;

б) чітко уявити послідовність побудов, зрозумівши умову графічної роботи;

в) здійснювати самоконтроль за ходом виконання роботи та давати самооцінку.

Під час вивчення нарисної геометрії слід уникати механічного запам’ятовування теорем, окремих положень та алгоритмів розв’язування задач. Студент повинен розібратися в теоретичному матеріалі і вміти застосовувати його як загальну схему до розв’язування конкретних задач.

Вимоги до виконання графічних робіт

Графічні роботи виконують на аркушах креслярського паперу формату А3 (297×420 мм).

Потрібно правильно розпланувати креслярський аркуш для розміщення на ньому зображень геометричних фігур. Для цього на полі аркуша намічають місця габаритних прямокутників, які омежують зображення. Всі креслярські побудови потрібно виконувати спочатку тонкими лініями, і лише після перевірки правильності виконання побудов креслення можна обвести. При цьому слід звернути увагу, що виконання креслення тонкими лініями доцільно здійснювати один раз олівцями марки Т, 2Т (Н, 2Н), а обведення до потрібної товщини – олівцями марки ТМ, М (НВ, В). Лінії обведення повинні бути чіткими, трохи удавленими в папір. При обведенні креслення товщина суцільних товстих основних ліній має бути 1 мм, а товщина решти ліній – згідно із стандартом ГОСТ 2.303-68 «Лінії».

Поле креслення обмежують рамкою, сторони якої проводять суцільними основними лініями на відстані 5 мм від краю з трьох сторін аркуша. Від лівого краю аркуша лінію рамки проводять на відстані 20 мм, тому що креслення після виконання всіх альбомних робіт необхідно підшити. Надписи та цифри виконують стандартним шрифтом відповідно до ГОСТ 2.304-81 «Шрифти креслярські».

В правому нижньому кутку креслення викреслюють основний напис.

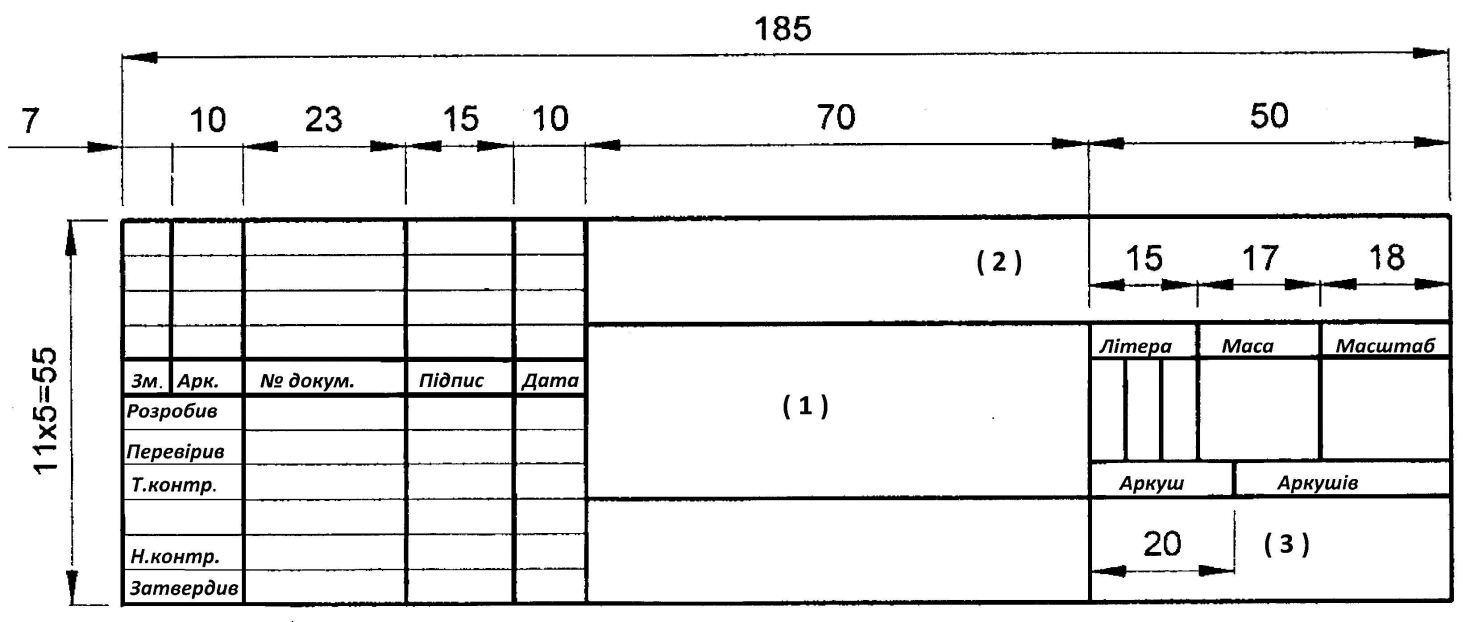

Рис.1. Основний напис для креслення

На рис. 1 наведено форму основного напису для креслень відповідно до ГОСТ 2.104-68 «Основні написи». Студенти заповнюють тільки графи (1), (2) і (3).

Графу (1) заповнюють шрифтом 7, в ній записують назву графічної роботи, наприклад: Пряма. Таку назву має графічна робота № 2.

Графу (2) заповнюють шрифтом розміром 7 таким чином: КНГГ. 0101XX.00X, де перші зліва знаки ХХ означають номер варіанта графічної роботи, наприклад 02 або 10, а інший знак Х – номер за порядком виконання графічної роботи.

Графу (3) заповнюють шрифтом розміром 5 в два рядки за таким зразком: Технічний коледж НУВГП – верхній рядок; скорочена назва групи – нижній рядок.
