Транзисторы
Транзисторы – это полупроводниковые приборы, имеющие два р-n перехода и три вывода.
Вход транзистора называется эмиттером, общий электрод – базой, а выход – коллектором.
а) б)
Рисунок 41 – Схематичное изображение транзистора n-p-n типа (а) и транзистора p-n-p типа (б)
Транзисторы бывают р-n-р типа и n-р-n типа. Последние в современной электротехнике находят все большее применение. Рассмотрим n-p-n транзистор, подключенный в схему с общей базой (рис. 42).
Рисунок 42
В n-р-n транзисторе левый n-р переход (П1), прилегающий к эмиттеру, называют эмиттерным n-р переходом, а правый р-n переход (П2), прилегающий к коллектору, называют коллекторным.
Если к выводам транзистора не приложено напряжение, на границах р-n переходов возникают диффузионные поля. Нормальным включением транзистора считается такое включение, когда его вход смещается в прямом направлении, а выход – в обратном (см. рис. 42). Инверсное включение транзистора можно получить в случае смещения входа транзистора в обратном направлении, а выхода – в прямом.
Вход транзистора содержит большое количество примесей и является низкоомным (имеет малое сопротивление). Общий электрод транзистора (база) не содержит примесей и является высокоомным. Выход транзистора обладает сопротивлением, которое может быть выше сопротивления базы или ниже сопротивления базы. За счет смещения эмиттерного р-n перехода в прямом направлении и коллекторного в обратном происходит инжекция (inject) электронов из области эмиттера в базу. Соответственно из базы в эмиттер будут переходить дырки. Часть электронов и дырок будут рекомбинировать, образуя нейтральные атомы. Однако, в связи с тем, что концентрация электронов в области эмиттера существенно больше концентрации дырок в базе, происходит проникновение электронов через базу в коллектор.
У
современных транзисторов эффективная
ширина базы
находится в пределах от 1 мкм до 30 мкм.
Электроны, которые переходят из эмиттера
в базу, обусловливают ток эмиттера
.
Убыль концентрации дырок в базе
обусловливает ток базы
.
Электроны в области коллектора
обусловливают ток
.
Баланс токов в транзисторе, включенном по схеме с общей базой, выглядит следующим образом:
= + ,
причем
,
.
Таким образом, ток на выходе транзистора IК, подключенного по схеме с общей базой, несколько меньше тока на входе IЭ. Т.е. такая схема включения транзистора не дает усиления сигнала по току.
Транзистор, включенный по схеме с общей базой, дает усиление сигнала по напряжению и мощности.

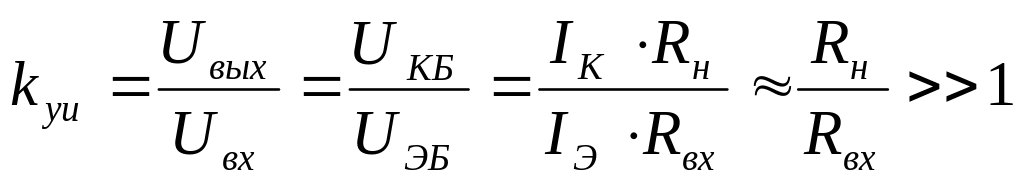

Коэффициент усиления по напряжению:
,
где - сопротивление нагрузки,
-
сопротивление входа транзистора.
В связи с тем, что сопротивление нагрузки на выходе транзистора (сотни кОм) существенно больше сопротивления на входе транзистора (десятки Ом) наблюдается усиление сигнала по напряжению и по мощности. Схемы включения транзистора с общим эмиттером и с общим коллектором дают усиление сигнала не только по напряжению и мощности, но и по току.
