Нагревостойкость диэлектриков. Классы нагревостойкости

Нагревостойкость – это способность электрической изоляции выдерживать длительное время действие повышенной температуры без недопустимого ухудшения ее свойств и характеристик.

Качество изоляции при действии на нее повышенной температуры оценивается:

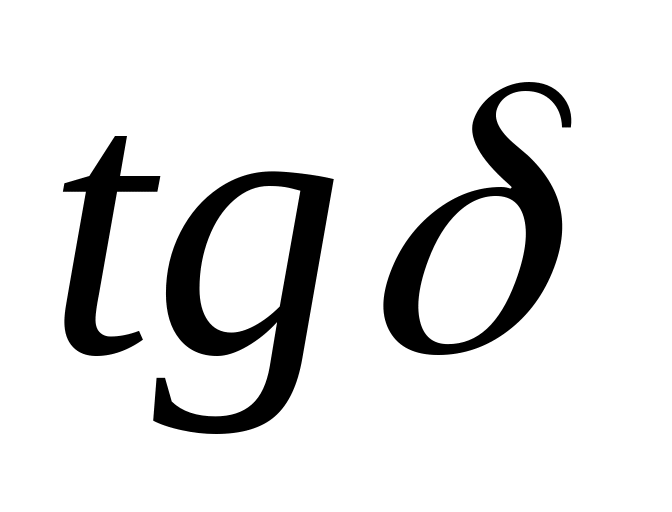

• для неорганических диэлектриков изменением величин (в сторону уменьшения) и (в сторону увеличения);

• для органических диэлектриков изменением величин предела прочности при растяжении и предела прочности при изгибе , а кроме этого степенью погружения иглы в изоляционный материал под давлением при нагреве и изменением величин и .

Степень нагревостойкости изоляционного материала может быть оценена величинами его температуры вспышки и температуры воспламенения.

Температура вспышки – это температура, при которой изоляционный материал вспыхивает в парах воздуха при поднесении к нему небольшого пламени.

Температура воспламенения – температура, которая больше температуры вспышки и при которой изоляционный материал при поднесении к нему пламени загорается.

В эксплуатации эти температуры должны быть по возможности выше.

В соответствии с рекомендациями МЭК (Международной электротехнической комиссии) изоляционные материалы делятся на классы нагревостойкости (Y-E – чисто органические изоляционные материалы, B-H – комбинированные изоляционные материалы, C – неорганические изоляционные материалы).

Таблица 1 – Классы нагревостойкости диэлектриков

Класс нагревостойкости	Y	A	E	B	F	H	C
Допустимая рабочая температура,	90	105	120	130	155	180	>180

К классу нагревостойкости Y относятся материалы на основе бумаги или ткани (пряжа, ткани, ленты, бумаги, картоны, древесина), которые не пропитаны и не погружены в жидкий изоляционный материал.

К классу нагревостойкости А относятся те же материалы, но при условии, что они пропитаны жидким изоляционным материалом или погружены в него (провод с хлопчатобумажной изоляцией в пропитанной лаком обмотке электрической машины или же в погруженной в электроизоляционное масло обмотке маслонаполненного трансформатора; лакоткани на хлопчатобумажной или шелковой основе и масляных или битумно-масляных лаках; лакобумаги на тех же лаках).

К классу нагревостойкости Е относятся материалы на основе пластмасс с использованием органических связующих на основе различных смол, компаундов, лаков и т.п. (гетинакс, текстолит, пресс-порошки с наполнением древесной мукой, полиэтилентерефталатные пленки, эпоксидные, полиэфирные и полиуретановые смолы и компаунды, изоляция эмалированных проводов на полиуретановых и эпоксидных лаках и т.д.).

К классу нагревостойкости В относятся материалы неорганического происхождения с использованием органических связующих (щепаная слюда, асбестовые и стекловолокнистые материалы, миканиты (в том числе с бумажной или тканевой органической подложкой), стеклолакоткани, стеклотекстолиты на фенолформальдегидных термореактивных смолах, эпоксидные компаунды с неорганическими наполнителями).

К классу нагревостойкости F относятся неорганические материалы с использованием органических связующих повышенной нагревостойкости (стекловолокно без подложки или с неорганической подложкой, с применением органических связующих и пропитывающих материалов повышенной нагревостойкости: эпоксидных, термореактивных полиэфирных, кремнийорганических).

К классу нагревостойкости H относятся неорганические материалы, у которых в качестве связующего вещества применяются кремнийорганические смолы особо высокой нагревостойкости.

К классу нагревостойкости С относятся неорганические материалы, которые не содержат в себе склеивающих или пропитывающих органических связующих (асбест, стекло, слюда, стекловолокно, кварц, микалекс, нагревостойкие миканиты, непропитанный асбоцемент и т.п.). Исключением являются материалы органического происхождения: фторопласт-4 (политетрафторэтилен) и материалы на основе полиимидов (волокна, пленки, изоляция эмалированных проводов и т.п.).
