91. Потребители воды в зданиях. Виды и режим водопотребления. Классификация водопроводов. Основные элементы внутреннего водопровода.

Санитарно-техническое устройство и оборудование современных зданий представляет собой комплекс инженерного оборудования холодного и горячего водоснабжения, канализации, водостоков, мусороудаления, газоснабжения. Этот комплекс необходим для жизнеобеспечения населения и определяет степень благоустройства и комфорта зданий, а также городов и населенных пунктов.

Различают следующие основные виды (категории) потребления воды:

1) на хозяйственно-питьевые нужды населения;

2) на производственные нужды промышленных предприятий;

3) на поливку и мойку территорий населенных пунктов (улиц, площадей), поливку зеленых насаждений, работу фонтанов;

4) на тушение пожаров.

Первые три категории предусматривают непрерывную, хотя и изменяющуюся во времени, подачу воды, четвертая категория пред­усматривает эпизодическую подачу воды (при возникновении пожа­ров), осуществляемую за счет имеющихся резервных емкостей. Необ­ходимость подачи воды для нужд пожаротушения следует учитывать при проектировании и устройстве водопровода.

Система водоснабжения должна удовлетворять нужды всего объекта, который она обслуживает. Большинство объектов водо­снабжения представляет собой комплекс потребителей воды раз­личных категорий.

Наиболее характерными объектами водоснабжения являются:

1) населенные пункты (города и поселки различного типа);

2) промышленные предприятия или группы предприятий (про­мышленные комплексы), расположенные вне города;

3) сельскохозяйственные объекты (сельскохозяйственные пред­приятия, поселки, пастбища и т. п.).

Все эти объекты водоснабжения требуют подачи различных ко­личеств воды для перечисленных категорий водопотребления.

При проектировании систем водоснабжения учитываются среднесуточные нормы водопотребления. Они включают: расходы воды на хозяйственно-питьевые и бытовые нужды в жилых и общественных зданиях. Величина расхода воды зависит от степени благоустройства жилых зданий. Нормы хозяйственно-питьевого водопотребления принимаются в соответствии со СНиП 2.04.01-85.

В течение года, а также в течение суток водопотребление происходит неравномерно и зависит от размеров города, степени развития промышленности, климатических условий и других факторов.

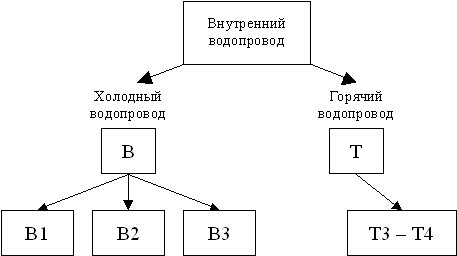

Классификация внутренних водопроводов изображена на рис. 1.

Рис. 1

Таким образом, внутренний водопровод подразделяется в первую очередь на холодный (В) и горячий (Т) водопровод. На схемах и чертежах в отечественной документации холодные водопроводы обозначаются буквой русского алфавита В, а горячие - буквой русского алфавита Т.

Холодные водопроводы имеют следующие разновидности:

В1 - хозяйственно-питьевой водопровод;

В2 - противопожарный водопровод;

В3 - производственный водопровод (общее обозначение).

Современный горячий водопровод должен иметь в здании две трубы: Т3 - подающая, Т4 - циркуляционная. Попутно отметим, что Т1-Т2 обозначаются системы отопления (теплосети), которые не относятся непосредственно к водопроводу, однако связаны с ним.

Элементы внутреннего водопровода:

ввод водопровода (трубопровод, соединяющий городской водопровод с внутренним);

водомер и водомерный узел;

установки для повышения напоров (напорно-запасные баки);

устройство для выравнивания напоров в системе;

водонагреватели;

магистральная и распределительная сети трубопроводов холодной воды;

подающие и циркуляционные трубопроводы горячей воды;

циркуляционные насосы;

водоразборная и запорная арматура;

пожарные краны;

поливочный водопровод и поливочные краны.
