8. Расчет штучно-калькуляционного времени.

- основное время, затрачиваемое непосредственно на резание.

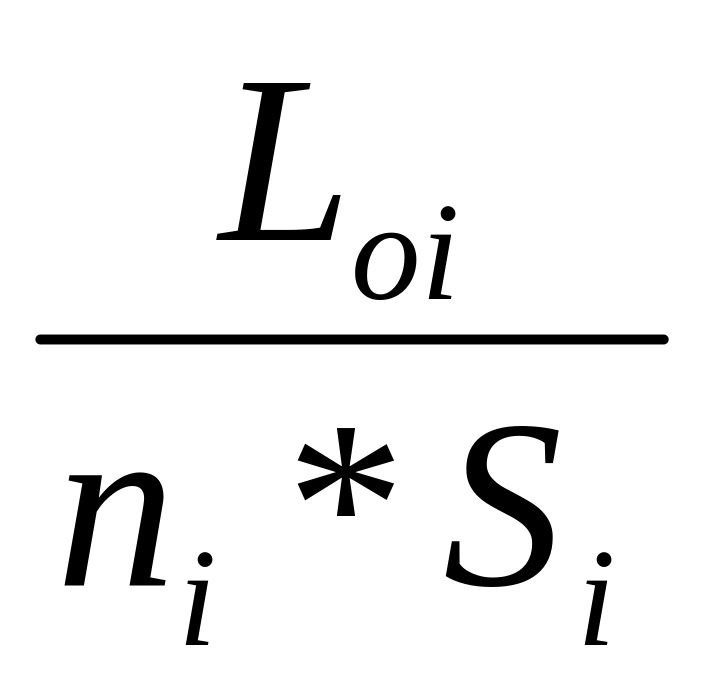

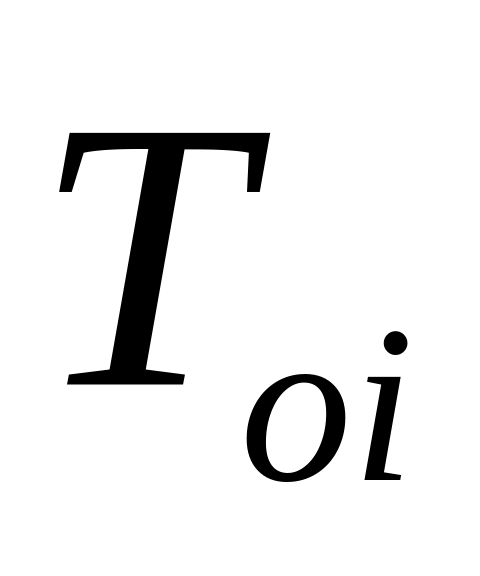

= , где - частота вращения шпинделя на i-ом переходе, - подача на i-ом переходе.

Переход №1

=0.041 мин

Переход №2

= 0.2 мин

Переход №3

=0.72 мин

Переход №4

= 0.28 мин

Переход №5

=2.75 мин

Переход №6

= 0.004 мин

Переход №8

= 0.041 мин

Переход №9

= 0.2 мин

Переход №10

= 0.004 мин

Переход №11

=0.03 мин * 2 = 0.06 мин

Переход №12

=0.0013 мин * 2 = 0.0026 мин

Переход №13

= 0.069 мин * 2 = 0.14 мин

Переход №14

= 0.02 мин

Переход №15

= 0.006 мин

Переход №16

= 0.17 мин

Переход №17

Переход №18

=0.016 мин * 2 = 0.031 мин

Переход №20

= 0.35 мин ( =f*n)

Переход №21

= 0.034 мин

Переход №22

= 1.05 мин

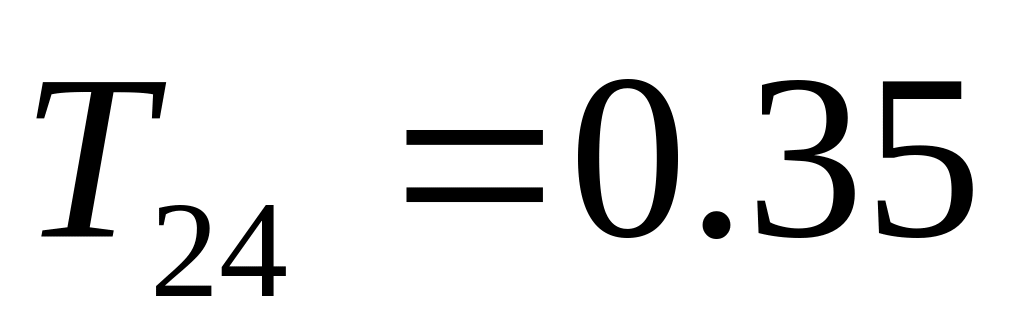

Переход №24

мин

Переход №25

= 0.013 мин * 6 = 0.078 мин

Переход №26

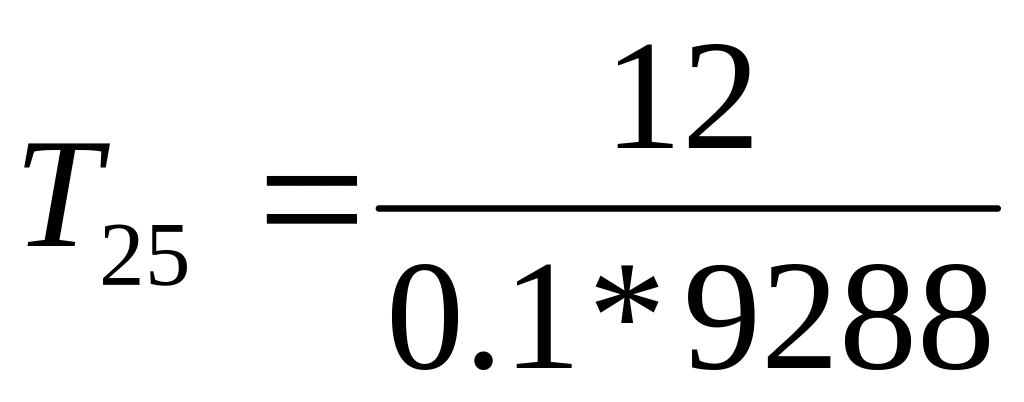

=0.002*6=0.013 мин

Переход №27

= 0.016 мин * 6 = 0.1 мин

Переход №29

мин

Переход № 31

=0,29 мин * 7 (проходов) = 2,01мин*2=4.02мин

= 11,02 мин

- вспомогательное время.

, где

- время установки и снятия заготовки = 0.67 * 2 = 1.33 мин

- время смены инструмента = 0.0167мин * 24 = 0.4 мин

- время передачи заготовки из шпинделя в шпиндель = 0.167 мин

- время подвода/отвода инструмента = (0.005*2)*39 = 0.39 мин

= 2.29 мин

- время обслуживания станка = 0.1( ) = 1.33 мин

- время регламентированного отдыха рабочего = 0.2( ) = 2.66 мин

, где - подготовительно – заключительное время, затрачиваемое на установку инструментов.

Время на установку резцов = 5 мин.

Время на установку сверл, зенкеров, зенковок, разверток и метчиков = 3 мин.

=5*4+3*15=65мин

9. Расчет режимов резания.

1. Подрезать торец в размер 254.1мм. Подрезной резец C4-DCLNR-27050-09 T-MAX P Пластина CCGX 09 T3 04-AL

Глубина резания t = 2.8 мм

Подача f = 0.2 мм/об

Скорость резания V = 2000 м/мин

(режимы взяты из каталога GARANT)

2. Сверлить отверстие ф20 на глубину 262 мм. Сверло ф20 Continued Solid Carbide Oil Feed drills ALPHA 4XD12 A6585TFT

Частота вращения шпинделя n = 3248 об/мин

Подача f = 0.4 мм/об

Скорость резания V = 204 м/мин

(скорость резания и подача взяты из каталога Titex, частота вращения рассчитана по формуле )

3. Рассверливать отверстие ф46. Сверло ф46 CoroDrill 880 5xD 880-D4600L50-04

Частота вращения шпинделя n = 2423 об/мин

Подача f = 0,15 мм/об

Скорость резания V = 350 м/мин

(скорость резания и подача взяты из каталога CoroKey, частота вращения рассчитана по формуле )

4. Зенкеровать отверстие ф49.71. Специальный зенкер ф49.71

Частота вращения шпинделя n = 844 об/мин

Подача f = 1,1 мм/об

Скорость резания V = 132 м/мин

(частота вращения рассчитана по формуле n=(1000 K_v K_М K_HBv K_T∙ K_И)/d, где K_{v =} 17.5, K_М =1, K_HBv = (80/HB)^1,0 = 1.23, K_T =2,4/Т^0,2 =0.98, K_И = 2; скорость рассчитана по формуле , подача взята из рекомендуемых для зенкерования)

5. Развертывать отверстие ф50. GARANT машинная развертка ф50 (цельн. твердосплавн. с твердосплавными пластинами) №164340

Частота вращения шпинделя n = 159 об/мин

Подача f = 0.6 мм/об

Скорость резания V = 95 м/мин

(режимы взяты из каталога GARANT)

6. Точить фаску 2х45. Расточной резец A40T-DVUNR 16 Пластина VCGX 16 04 04-AL

Глубина резания t = 2 мм

Подача f = 0.2 мм/об

Скорость резания V = 2000 м/мин

Частота вращения n = 6369 об/мин

(режимы резания взяты из каталога CoroKey, частота вращения рассчитана по формуле )

7. Подрезать торец в размер 250мм. Подрезной резец C4-DCLNL-27050-09 T-MAX P Пластина CCGX 09 T3 04-AL

Глубина резания t = 1.5 мм

Подача f = 0.2 мм/об

Скорость резания V = 2000 м/мин

Частота вращения n=6369

(режимы резания взяты из каталога CoroKey, частота вращения рассчитана по формуле )

8. Обточить ф90. Подрезной резец C4-DCLNL-27050-09 T-MAX P Пластина CCGX 09 T3 04-AL

Глубина резания t =5 мм

Подача f = 0.2 мм/об

Скорость резания V = 2000 м/мин

Частота вращения n=6369 об/мин

(режимы резания взяты из каталога CoroKey, частота вращения рассчитана по формуле )

9. Точить фаску 2х45. Расточной резец A40T-DVUNL 16 Пластина VCGX 16 04 04-AL

Глубина резания t = 2 мм

Подача f = 0.2 мм/об

Скорость резания V = 2000 м/мин

Частота вращения n=6369 об/мин

(режимы резания взяты из каталога CoroKey, частота вращения рассчитана по формуле )

10. Сверлить 2 отверстия ф8.5 на глубину 53мм (+2 фаски 1х45). Сверло ф8.5 CoroDrill Delta C 2-7xD R840-0850-x0AyA

Частота вращения шпинделя n = 6744 об/мин

Подача f = 0,3 мм/об

Скорость резания V = 180 м/мин

(скорость резания и подача взяты из каталога CoroKey, частота вращения рассчитана по формуле )

11. Нарезать резьбу М10. M10 Titex HSS – E 371 B1221-М10

Частота вращения шпинделя n = 509.5 об/мин

Подача f = 1,5 мм/об

Скорость резания V = 16 м/мин

(скорость резания взята из каталога Titex, подача = шагу резьбы, частота вращения рассчитана по формуле )

12. Фрезеровать поверхность в размер 55мм. Торцевая насадная фреза ф63 GARANT №182520

Подача на зуб = 0.075 мм/зуб

Подача f = *z =0.075*8 = 0.6 мм/об

Частота вращения n = 1516 об/мин

Скорость резания V = 300 м/мин

Глубина резания = 5мм

(режимы взяты из каталога GARANT, частота вращения рассчитана по формуле )

13. Сверлить отверстие ф7.8 на глубину 22 мм. Короткое спиральное сверло ф7.8 GARANT (цельн. твердосплавн.) №122160

Частота вращения шпинделя n = 7691 об/мин

Подача f = 0.14 мм/об

Скорость резания V = 188 м/мин

(режимы взяты из каталога GARANT)

14. Развертывать отверстие ф8Н9 на глубину 22 мм. Машинная развертка ф8Н9 GARANT HSS №164300

Частота вращения шпинделя n = 716 об/мин

Подача f = 0.18 мм/об

Скорость резания V = 129 м/мин

(режимы взяты из каталога GARANT)

15. Сверлить отверстие ф8.5 на глубину 12мм. Сверло ф8.5 CoroDrill Delta C 2-7xD R840-0850-x0AyA

Частота вращения шпинделя n = 6744 об/мин

Подача f = 0,3 мм/об

Скорость резания V =180 м/мин

(скорость резания и подача взяты из каталога CoroKey, частота вращения рассчитана по формуле )

16. Зенковать отверстие (фаска 1х45). Коническая зенковка 90 ф 11.6 GARANT (цельн.твердосплавн.) №150386

Подача на зуб = 0.06 мм/зуб

Подача f = 0.48 мм/об

Скорость резания V = 180 м/мин

Частота вращения шпинделя n = 4942 об/мин

(режимы взяты из каталога GARANT, частота вращения рассчитана по формуле )

17. Фрезеровать паз R10 на глубину 65мм. Концевая фреза ф20 GARANT HSS

Подача на зуб = 0.085 мм/зуб

Подача f = 0.34 мм/об

Скорость резания V = 138 м/мин

Глубина резания вертик. = 1.0хD = 20мм

Глубина резания горизонт. = 0.5xD = 10мм

Частота вращения n = 2197 об/мин

(режимы взяты из каталога GARANT, частота вращения рассчитана по формуле )

18. Сверлить отверстие ф17.5 насквозь. Высокопроизводительное четырехленточное сверло ф17.5 с внутренним охлаждением GARANT №122875

Частота вращения шпинделя n = 6553об/мин

Подача f = 0.4 мм/об

Скорость резания V = 2621 м/мин

(режимы взяты из каталога GARANT)

19. Развертывать отверстие ф20Н9 насквозь. Машинная развертка ф20Н9 GARANT HSS №164300

Частота вращения шпинделя n = 286 об/мин

Подача f = 0.3 мм/об

Скорость резания V = 86 м/мин

(режимы взяты из каталога GARANT)

20. Сверлить 6 отверстий ф12 на глубину 12мм (+6 фасок 1х45). Сверло ф12 CoroDrill 880-D1200L20-02

Частота вращения шпинделя n = 9288 об/мин

Подача f = 0.1 мм/об

Скорость резания V = 350 м/мин

(скорость резания и подача взяты из каталога CoroKey, частота вращения рассчитана по формуле )
