МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

КИЇВСЬКА ДЕРЖАВНА АКАДЕМІЯ ВОДНОГО ТРАНСПОРТУ

імені гетьмана Петра Конашевича-Сагайдачного

Факультет судноводіння

Кафедра суднових енергетичних установок,

допоміжних механізмів суден та їх експлуатації

ЗВІТ

з практичних та лабораторних робіт

по дисципліні «Суднова енергетика»

напрям підготовки: 6.070104 Морський та річковий транспорт

спеціальність «Експлуатація суднових енергетичних установок»

Виконав: студент

3 Курсу групи 1117

Іванов П.В.

Перевірив: викладач

Богдан Ю. О.

Київ 2013

ЗМІСТ

ПРАКТИЧНА РОБОТА №1………………………………………………..3

ПРАКТИЧНА РОБОТА №2………………………………………………..-

ПРАКТИЧНА РОБОТА №3………………………………………………..-

ПРАКТИЧНА РОБОТА №4………………………………………………..-

ПРАКТИЧНА РОБОТА №5………………………………………………..-

ЛАБОРАТОРНА РОБОТА №1…………………………………...………..-

ЛАБОРАТОРНА РОБОТА №2…………………………………...………..-

ЛАБОРАТОРНА РОБОТА №3…………………………………...………..-

ЛАБОРАТОРНА РОБОТА №4…………………………………...………..-

ЛАБОРАТОРНА РОБОТА №5…………………………………...………..-

СПИСОК ЛІТЕРАТУРИ…………………………………………………...-

ПРАКТИЧЕСКАЯ РАБОТА №1

ПРИНЦИП ДЕЙСТВИЯ СУДОВОГО ДВИГАТЕЛЯ

ВНУТРЕННЕГО СГОРАНИЯ (СДВС).

НАГРУЗКИ ДЕЙСТВУЮЩИЕ НА УЗЛЫ И ДЕТАЛИ СДВС

Цель работы: изучить принцип действия 4-х тактного и 2-х тактного судовых дизелей, а также ознакомится с нагрузками действующими на его узлы и механизмы.

Ход работы

1. Принцип действия 4-х тактного и 2-х тактного судовых двс.

Принцип действия 4-х тактного судового ДВС

Рабочий цикл в цилиндре четырехтактного дизеля осуществляется за два оборота коленчатого вала (4 хода поршня). Цилиндр четырехтактного дизеля закрыт крышкой, в которой располагаются клапаны для впуска свежего заряда воздуха и выпуска продуктов сгорания (рис. 1). Впускные и выпускные клапаны удерживаются в закрытом положении пружинами и давлением, создаваемым в цилиндре в периоды сжатия, сгорания топлива и расширения. Открытие клапанов в необходимые моменты времени осуществляется с помощью газораспределительного механизма.

Рис. 1. Рабочие процессы и индикаторная диаграмма четырехтактного дизеля

Рабочий цикл четырехтактного дизеля состоит из следующих процессов (тактов): впуска, сжатия, расширения (рабочего хода) и выпуска, и происходит следующим образом (рис. 1):

Первый такт – впуск. В начальный момент времени давление в цилиндре двигателя несколько выше атмосферного – точка 1 индикаторной диаграммы (рис. 1). Поршень из ВМТ начинает свое движение к НМТ, открывается впускной клапан и поршень всасывает в цилиндр свежий заряд воздуха (процесс 1 −2). При этом давление в цилиндре устанавливается чуть ниже атмосферного (для двигателей без наддува) за счет гидравлического сопротивления впускного клапана. Часто для увеличения массы свежего заряда воздух предварительно сжимают в компрессоре до избыточного давления 0,13 ÷ 0,4 МПа, а затем охлаждают в воздухоохладителе. Такое увеличение массы свежего заряда называется наддувом.

Второй такт – сжатие. Поршень из НМТ начинает движение к ВМТ. Впускной клапан закрывается и происходит сжатие воздуха, поступившего в цилиндр дизеля. При этом уменьшается объем заряда воздуха, повышается его давление (процесс 2 − 3 ) до 3,6 ÷ 4,0 МПа в дизелях без наддува, а при высоком наддуве – до 11,0 МПа, что сопровождается увеличением температуры воздуха до 500 ºС и выше. В конце такта, при нахождении поршня вблизи ВМТ, в цилиндр через форсунку начинает поступать мелко распыленное топливо, которое от соприкосновения с горячим воздухом самовоспламеняется и начинает гореть. При сгорании топлива давление в цилиндре повышается до 5,5 ÷ 8,5 МПа в дизелях без наддува, и до 11,0 ÷ 14,5 МПа в дизелях с высокой степенью наддува. Процесс сгорания ~ 40 % топлива в конце такта сжатия близок к изохорному (изображен на индикаторной диаграмме линией 3 − 4) и происходит при нахождении поршня вблизи ВМТ.

Третий такт – расширение (рабочий ход). В начале такта расширения топливо продолжает поступать в цилиндр дизельного двигателя, и процесс сгорания ~ 60 % топлива при начале движения поршня от ВМТ к НМТ близок к изобарному (процесс 4 − 5 на диаграмме). По окончании сгорания топлива происходит расширение продуктов сгорания (процесс 5 − 6 на индикаторной диаграмме). Расширяющиеся продукты сгорания воздействуют на поршень, совершая полезную работу. Давление газов в цилиндре двигателя и их температура в ходе процесса расширения понижаются.

Четвертый такт – выпуск. По окончании хода расширения открывается выпускной клапан, и поршень начинает движение от НМТ к ВМТ. При этом происходит выпуск отработавших газов через выпускной клапан (процесс 6 −1 на индикаторной диаграмме). Давление в цилиндре в процессе выпуска газов несколько выше атмосферного за счет гидравлического сопротивления выпускного клапана.

Таким образом в четырехтактном дизельном двигателе полезным является только такт расширения (рабочий ход), остальные три такта осуществляются за счет кинетической энергии вращающегося коленчатого вала с маховиком и работы других цилиндров двигателя.

Процессы газообмена в цилиндре дизельного двигателя (фазы газораспре-

деления) могут быть изображены на двух окружностях, обозначающих периоды открытия впускных и выпускных клапанов в функции угла поворота коленчатого вала. Такие диаграммы называются диаграммами газораспределения или круговыми диаграммами.

В 4-хтактных дизелях на газообмен отведено 550 ÷ 570 градусов поворота коленчатого вала (ПКВ). Процесс газообмена в четырехтактных дизелях можно разбить на следующие периоды (рис. 2):

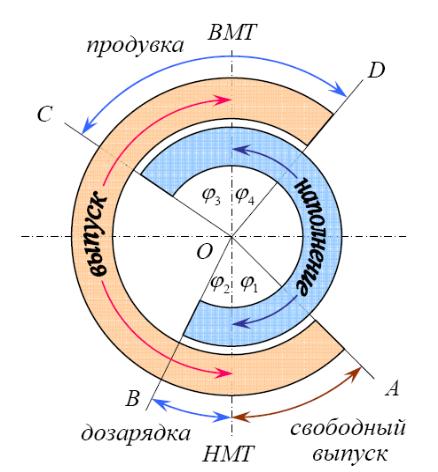

Рис. 2. Круговая диаграмма четырехтактного дизеля

Свободный выпуск – осуществляется за счет разницы атмосферного давления и давления в цилиндре двигателя в момент открытия выпускного клапана (линия О − А диаграммы). При этом газы с большой скоростью устремляются в выпускной патрубок двигателя. Продолжительность периода свободного выпуска примерно соответствует углу предварения открытия выпускного клапана ( = 40 ÷ 50º ПКВ). Тепловая и кинетическая энергия выпускных газов, как правило, используется для привода турбокомпрессора или работы утилизационных котлов.

Принудительный выпуск – теоретически начинается в НМТ и заканчивается в ВМТ. Это принудительное выталкивание продуктов сгорания из цилиндра телом поршня.

Продувка – в конце хода выпуска открывается впускной клапан (линия О − С, = 50 ÷ 60º ПКВ до ВМТ), а выпускной остается открытым. При двух открытых одновременно клапанах происходит продувка камеры сгорания воздухом и удаление оставшихся в цилиндре газов. Кроме того, продувка снижает температуру стенок камеры сгорания, поршня и выпускных клапанов, улучшая условия работы и увеличивая срок их службы. Продолжительность продувки составляет ~ 110 ПКВ.

Наполнение – теоретически начинается в ВМТ, а фактически – с момента закрытия выпускного клапана (линия O − D, = 50 ÷ 55º ПКВ за ВМТ) и частично протекает одновременно с продувкой. Окончание наполнения совпадает с приходом поршня в НМТ.

Дозарядка – поршень движется вверх по ходу сжатия, а впускной клапан

некоторое время остается открытым до момента, соответствующего линии O − B на диаграмме ( = 30 ÷ 40º ПКВ после НМТ). Воздух продолжает поступать в цилиндр по инерции и несколько увеличивает плотность заряда в цилиндре.
