1.3 Визначення та аналіз графіків електричного навантаження будівлі

1. Визначаємо перелік споживачів електричної енергії встановлених в будівлі, їх енергетичні характеристики та режими експлуатації.

Таблиця 10 – Споживачі електричної енергії будівлі

№ п/п	Назва електроприймача	Виробник, модель	Потужність, кВт
1	Холодильник	LG GN B392RQCW	245
2	Морозильна камера	LG GR-204SQA	300
3	Мікрохвильова піч	LG MC-7844NRS	900
4	Електрочайник	BOSCH TWK 1201 N	1800
5	Посудомийна машина	BOSCH SMS 50 D 32 EU	2100
6	Блендер	BOSCH MSM 6700	600
7	Ноутбук	Apple MacBook Air MD760UA/A	95
8	Пилосос	LG VK-70602 NU	2000
9	Фен	BOSCH PHD 9760	2000
10	Пральна машина	LG F80C3LD	750
11	Праска	BOSCH TDA 2365	2200
12	Телевізор	LG 32LN541U	80

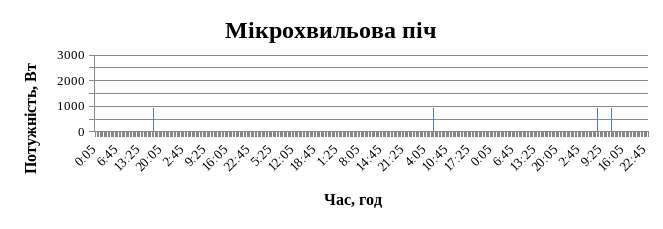

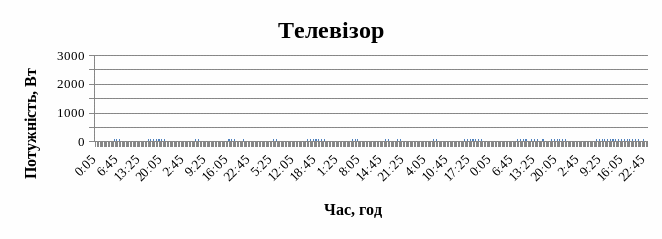

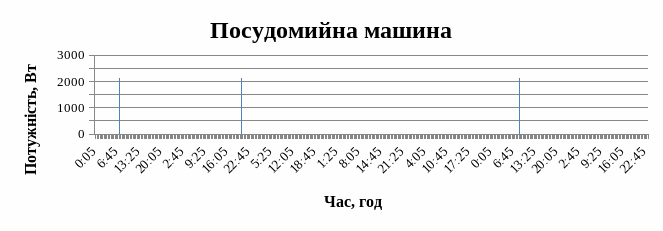

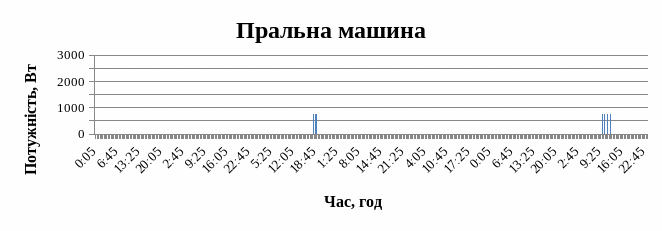

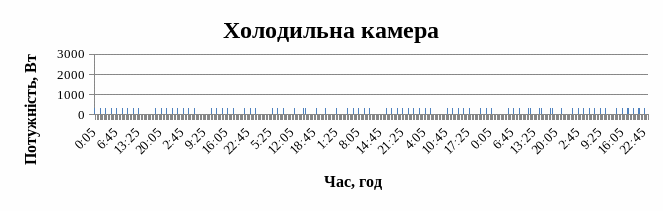

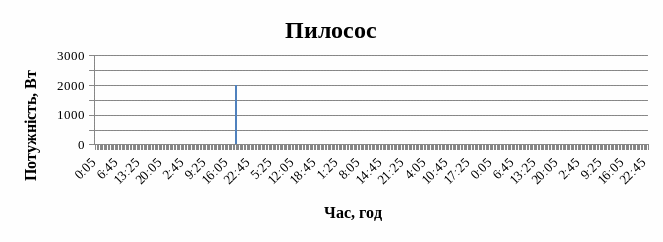

2. Будуємо графік споживання електричної енергії (рисунок 18) для кожного споживача окремо протягом тижня.

Рисунок 18 – Графіки споживання електричної енергії протягом тижня

3. Розраховуємо обсяги енергії спожитої протягом:

• Кожної доби тижня:

де – потужність електроприймача, Вт;

– час роботи електроприймача на протязі доби, год.

• Усього тижня:

• Середнє добове:

• Найменш завантажена доба:

• Найбільш завантажена доба:

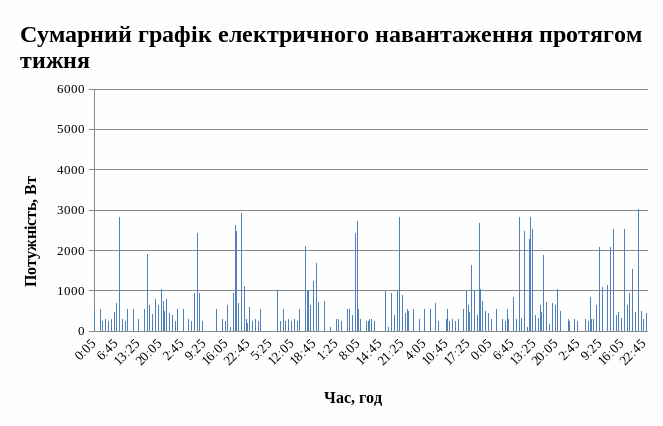

4. Визначаємо характер усіх пікових режимів електроспоживання опираючись на сумарний графік електричних навантажень протягом тижня:

• Величина пікового навантаження (максимальна потужність зафіксована протягом кожної доби ):

• Тривалість пікового навантаження:

• Частка енергії спожита у пікових режимах для кожної доби:

• Енергія спожита у пікових режимах на протязі тижня:

5. Визначаємо заходи щодо зменшення величини максимального пікового навантаження та проводимо оптимізацію графіка електричного навантаження (рисунок 19):

• Для електропостачання холодильника і морозильної камери застосовуємо акумуляторну батарею, що заряджається з 00:00 до 6:00 (час нічного тарифу).

• Використовуємо програмування пральної машини і переносимо час прання одягу на 3 годину ночі.

• Уникаємо одночасної роботи потужних споживачів.

• Використовуємо програмування посудомийної машини і переносимо час миття посуду на 2 годину ночі.

• Для освітлення приміщення встановлюємо енергозберігаючі лампи (в 5 разів менша потужність в порівнянні з лампами накалювання).

• Заряд акумулятора ноутбука починаємо о 23:00.

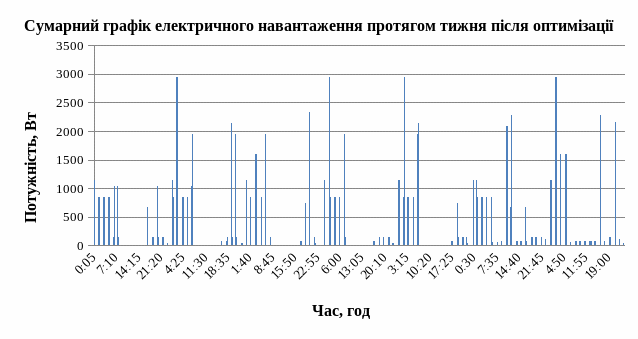

Рисунок 19 – Сумарний графік електричного навантаження протягом тижня після оптимізації

6. Визначаємо оптимізовані характеристики усіх пікових режимів електроспоживання опираючись на сумарний графік електричних навантажень (рисунок 19) протягом тижня після оптимізації:

• Величина пікового навантаження (максимальна потужність зафіксована протягом кожної доби ):

• Тривалість пікового навантаження:

• Частка енергії спожита у пікових режимах для кожної доби:

• Енергія спожита у пікових режимах на протязі тижня:

Висновок. Проведена оптимізація графіка електричного навантаження дозволила зменшити пікове навантаження майже в два рази, що зменшує вартість капіталовкладень на побудову електричної мережі. «Розтягнення» споживання електричної енергії по всьому проміжку доби підвищує якість всієї електричної системи.

Перенос використання потужних споживачів на нічний час (час нічного тарифу), забезпечує зменшення місячної оплати за використану кількість енергії.
