ВСТУП

Виробництво енергії , що є необхідним засобом для існування і розвитку людства, впливає на природу і навколишнє середовище людини . З одного боку в побут і виробничу діяльність людини настільки твердо увійшла тепло- і електроенергія, що людина навіть і не мислить свого існування без неї і споживає самі собою зрозумілі невичерпні ресурси. З іншого боку , людина все більше і більше свою увагу загострює на економічному аспекті енергетики і вимагає екологічно чистих енергетичних виробництв. Це говорить про необхідність вирішення комплексу питань, серед яких перерозподіл коштів на покриття потреб людства, практичне використання в народному господарстві досягнень, пошук і розробка нових альтернативних технологій для вироблення тепла та електроенергії і т.д.

У другій половині ХХ століття перед людством повстала глобальна проблема - це забруднення навколишнього середовища продуктами згоряння органічного палива. Навіть якщо розглядати окремо кожну галузь цієї проблеми, то картина буде складатися жахлива. Приміром , ось дані статистики за викидами в навколишнє середовище шкідливих речовин автомобілями: з вихлопними газами автомобілів в атмосферу потрапило 14,7 мільйона тонн оксиду вуглецю, 3,4 мільйона тонн вуглеводнів, близько одного мільйона тонн оксидів азоту, більше 5,5 тисячі тонн високотоксичних сполук свинцю. І це дані на далекий 1993 і якщо врахувати , що кожен рік з конвеєрів автомобільних заводів сходить понад 40 мільйонів машин, і темпи виробництва зростають, то можна сказати, що вже через десять років всі великі міста світу загрузнуть в смогу. До цього ще необхідно додати продукти згоряння палива на теплових електростанціях, затоплення величезних територій гідроелектростанціями та постійна небезпека в районах АЕС. Але у цієї проблеми є і друга сторона медалі: всі нині використовувані джерела енергії є вичерпаними ресурсами. Тобто через сторіччя при таких темпах споживання вугілля, нафти і газу населення Землі загрузне в енергетичній кризі .

Тому нині перед усіма вченими світу стоїть проблема знаходження та розробки нових альтернативних джерел енергії.

У даній роботі будуть розглянуті проблеми використання та застосування нових видів палива та технологій, які можна було б назвати безвідхоними і невичерпними. Розроблені способи зменшення використання тіх чи інших енергоресурсів.

1 Основна частина

1.1 Аналіз метеорологічних даних міста Одеси та його сировинної бази

1. Знаходимо статистичні дані щодо метеорологічних характеристик міста Одеса для двох місяців - березня та вересня, а саме: напрям та швидкість вітру на висоті 10м і температура на висоті 2 м, над рівнем землі. Використовуємо значення отримані в аеропорту Одеси [1].

2. Дані приводимо до форми, придатної для подальшої комп’ютерної обробки в таблицях Excel: температура, швидкість і напрям вітру визначені на кожному півгодинному інтервалі для двох місяців.

3. За даними температури повітря будуємо графіки температурних умов для березня (рисунок 1) та вересня (рисунок 2):

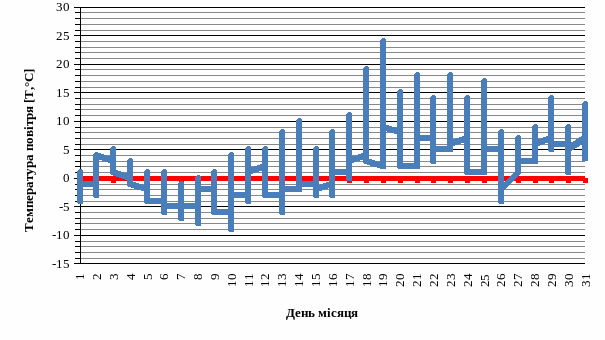

Рисунок 1 - Графік температурних умов для березня 2012 року

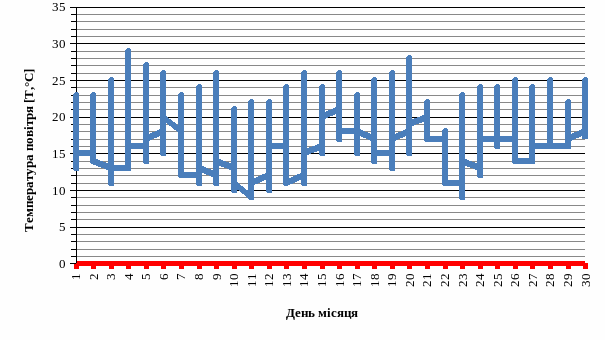

Рисунок 2 - Графік температурних умов для вересня 2012 року

4. Будуємо діаграми тривалості температурних режимів для березня (рисунок 3) та вересня (рисунок 4). Для цього складаємо таблиці тривалості певної температури у березні (таблиця 1) та вересні (таблиця 2):

Таблиця 1 - Тривалість температурних режимів для березня 2012р.

T,°С	-9	-8	-7	-6	-5	-4	-3	-2	-1	0	1	2	3	4	5	6	7
t, год	0,5	2,5	3,5	9	11,5	21,5	33	59	36,5	61,5	49,5	47	57,5	31,5	61,5	46,5	40,5
T,°С	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24
t, год	26,5	22	27,5	12	13	15,5	12,5	10,5	7,5	9	6,5	1	0,5	2	2	1,5	2

Таблиця 2 - Тривалість температурних режимів для вересня 2012р.

T,°С	9	10	11	12	13	14	15	16	17	18	19
t, год	3,5	8,5	13,5	23	25	37	42,5	53	67	57,5	68,5
T,°С	20	21	22	23	24	25	26	27	28	29
t, год	53	62,5	55,5	53	32,5	44,5	9	4,5	5,5	1

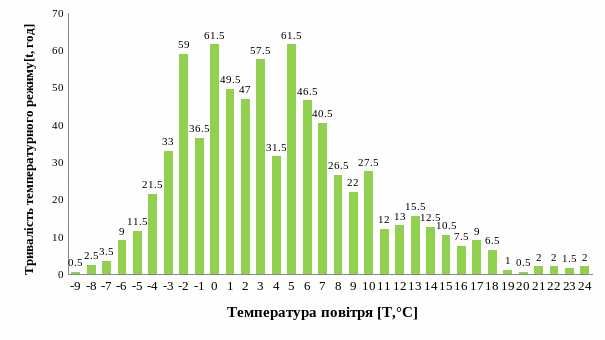

Рисунок 3 - Діаграма тривалості температурних режимів для березня 2012р.

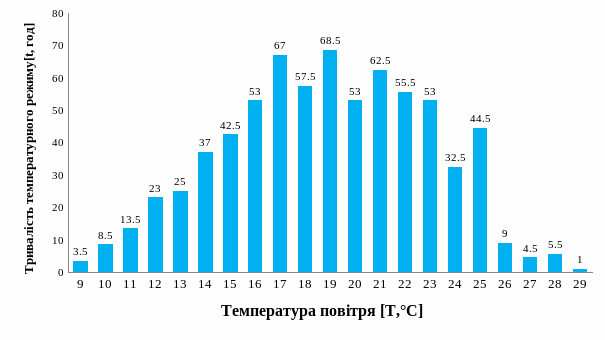

Рисунок 4 - Діаграма тривалості температурних режимів для березня 2012р.

5. Будуємо троянду вітрів для напрямів Північ – Півн.Схід – Схід – Півд.Схід – Південь – Півд.Захід – Захід – Півн.Захід з розподілом за інтенсивністю вітрової активності за діапазонами 1…>0,5; 0,5…>0; 0 (де значенню 1 відповідає швидкість вітру V_max).

Для побудови розподіляємо тривалість вітрової активності за напрямками та швидкістю (табл. 3, табл. 4).

Таблиця 3 – Тривалість режимів вітрової активності за напрямком для березня

Напрям вітру		При швидкості вітру 0,5Vmax - Vmax, год	При швидкості вітру 0 - 0,5Vmax, год	Штиль, год
	Північ	49,5	108,5	10,9
	Півн.Схід	0	7	10,9
	Схід	0	12	10,9
	Півд.Схід	0	9,5	10,9
	Південь	4	40,5	10,9
	Півд.Захід	14,5	66,5	10,9
	Захід	8	90,5	10,9
	Півн.Захід	42,5	176,5	10,9
	Змінний	0	16,5	10,9

Таблиця 4 – Тривалість режимів вітрової активності за напрямком для вересня

Напрям вітру	При швидкості вітру 0,5Vmax - Vmax, год	При швидкості вітру 0 - 0,5Vmax, год	Штиль, год
Північ	35	69,5	25
Півн.Схід	3,5	79	6
Схід	4	66,5	17,5
Півд.Схід	1	55	6
Південь	48	90	14
Півд.Захід	4,5	30	14
Захід	1	16,5	9,5
Півн.Захід	12	44,5	8
Змінний	0	44,5	15,5

За допомогою програмного забезпечення (MO Excel) виконуємо побудову троянд вітрів для березня (рисунок 5) та вересня (рисунок 6) місяця 2012року.

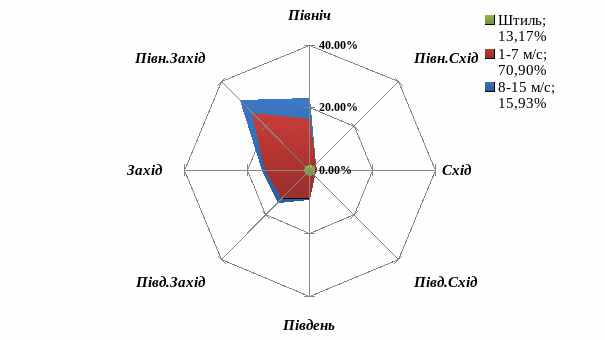

Рисунок 5 – Троянда вітрів для березня 2012р.

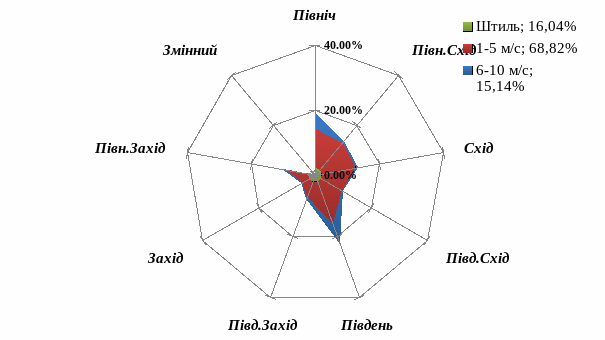

Рисунок 6 – Троянда вітрів для вересня 2012р.

6. Будуємо діаграми тривалості режимів вітрової активності для березня (рисунок 7) і вересня (рисунок 8).

Попередньо складаємо таблиці тривалості режимів вітрової активності.

Таблиця 5 – Тривалість режимів вітрової активності для березня

V, м/с	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
t, год	196	47	181	210	189	170	136	122	95	65	41	20	10	1	4	1

Таблиця 6 – Тривалість режимів вітрової активності для вересня

V, м/с	0	1	2	3	4	5	6	7	8	9	10
t, год	231	75	323	254	203	136	81	79	43	12	3

Рисунок 7 - Діаграма розподілу вітрового потенціалу за швидкостями протягом березня 2012р.

Рисунок 7 - Діаграма розподілу вітрового потенціалу за швидкостями протягом вересня 2012р.

7. За даними щодо інтенсивності сонячної радіації [2] для міста Одеси будуємо графік інтенсивності сонячної інсоляції для березня (рисунок 8) та вересня (рисунок 9) місяця.

Рисунок 8 – Середня інсоляція на горизонтальну поверхню протягом березня

Рисунок 9 – Середня інсоляція на горизонтальну поверхню протягом вересня

Висновок. Клімат Одеси помірно континентальний, з м’якою зимою, відносно затяжною весною, теплим довгим літом і осінню. Середньорічна температура – 10 ^оС, що вимагає наявності хорошої опалювальної системи.

Відносно висока сонячна інсоляція і вітрова активність дозволяє сміливо використовувати альтернативні джерела енергії.

Розташування на берегу Чорного моря, розвинена металургія і металообробка, нафтопереробка, дає вільний доступ до всіх необхідних ресурсів і сировини, що необхідні для побудови якісної енергетичної системи.
