Лабораторные

работы

по курсу

Измерительная техника и Метрология

Лабораторная работа 1.

Измерения в цепях постоянного тока.

Оборудование:

Вольтметр - В7-22

Блок питания - 0...30В

Резисторы R- 470К, 120К, 68К, 15К, 3. 9К, 220, 2шт-1.6МОм

1.Измерить и записать точные величины резисторов. (470k. 120k. 68k. 15k. 3.9k. 220 Ом)

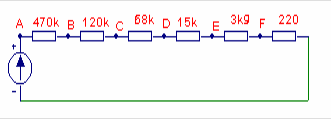

2.Собрать схему рис.1.

рис.1

3.Задавая значения напряжения в(.) А :1,3,5,10 В измерить напряжения в точках от В до F.

4.Собрать схему рис.2.

рис.2

5. Выставить в (.)т напряжение +/-0, 1-В и измерить напряжения (.) n.

6.Сравнить теорию и эксперимент по п. 5.

7. Оценить точность измерений по п. 5.

8.Опредилить Rвх вольтметра.

Лабораторная работа 2.

Измерение нелинейный элемементов в цепях постоянного тока.

Оборудование:

Вольтметр - В7-22

Блок питания - 0...30В

Резисторы R - 220 (470К, 120К, 68К, 15К, 3.9К 2шт-1.6МОм)

лампочка СМ-10-0. 68 Диоды Si Д 220. Ge Д 311

1. Собрать схему рис.3.

рис.3.

2.Задавая значения напряжения B(.) A от 1 до 20 В с шагом 1В измерить напряжения в (.) В;

если -О- просто резистор R2=220 Ом.

3.Задавая значения напряжения в(.) А от 1 до 20 В с шагом 1В измерить напряжения в (.) В;

если -0- лампочка, накаливания.

4.Собрать схему рис.4.

рис.4.

5.Провести измерения напряжения в(.)А и (.)В выбирая величину R_var т.о. чтобы ток протекающий через диод в прямом направле­нии изменялся от 1мкА до 10мА и составлял ориентировочно - 1. 3. 10. 30. 100. 300мкА. 1, 3, 10мА.

6.Собрать схему рис.5.

рис.5

7. Задавая значения напряжения в (.)A: 1,5,10,15,20,25,50 В измерить напряжения в точке В.

8. По данным измерений п.2. п.3, п.5, п.7 построить ВАХи

8.1) лампочки;

8.2) Si диода;

8.3) Ge диода.

Лабораторная работа. 3.

Измерения в электрический цепях содержащий терморезистор.

Оборудование:

Вольтметр - В7-22

Блок питания - 0...30В

терморезистор

Резисторы R - 15К, 1 Ом

1.Собрать схему рис.6.(Выключив Е питания).

рис.6

XI - Х2 - два провода которые одним концом подпаиваются в схему.

2. Подключить (Не подпаивая! Нагревается! ) терморезистор в точки XI, Х2 и провести измерения считая что комнатная температура 16С. Нагреть терморезистор до температуры 36.6С и провести оценочный расчёт температурного коэффициента сопротивления терморезистора (Нагрев собственным -теплом рук (примерно 10 мин.)). Проводить измерения каждую минуту.

Включение Е_пит производить после подсоединения терморезистора.

5. Собрать схему рис. 7.

рис. 7

Плавно изменяя Е_пит от 0 до 10В провести измерения тока по падению напряжения на резисторе R1. Определить мощность

Р =U_Еп *I _{терморезистора} при которой происходит саморазогрев терморезистора и наблю­дается внутренняя положительная обратная связь по току. (Измерения тока проводить непрерывно' Зависимость резкая! Терморезистор потом долго остывает! )

4.Вывести самостоятельно уравнение ВАХ терморезисторов.

Лабораторная работа 4.

Измерения в цепяк переменного тока. (Диодный выпрямитель.)

Оборудование:

Блок питания - 0...30В

Резисторы R - 15К, 3.8Ком,

Диоды Si Д 220. Ge Д 311

осциллограф генератор sin
