Необхідне обладнання

Джерело постійного струму, джерело змінного струму, електронний комутатор, резистори з набору модулів стенду, змінні конденсатор та котушка з блоків елементів змінної величини.

Електронний комутатор. Конструктивно з джерелами живлення в блоці розміщений електронний комутатор (рис. 11.9). Комутатор є аналогом електромагнітного реле із замикаючим і розмикаючим контактами, що працює в режимі постійного перемикання. Частота перемикань може бути задана рівною 50 Гц або визначатися зовнішнім генератором. При частоті комутації 50 Гц замикаючий контакт реле 50 разів в секунду замикається і розмикається, причому час замкнутого і розімкненого стану однаковий і складає 0,01 секунд.

Рис. 11.9. Електронний комутатор: 1 – тумблер синхронізації; 2 – клема замикаючого контакту; 3 – тумблер мережі живлення; 4 – клема розмикаючого контакту

Комутатор в лабораторних роботах використовується для дослідження перехідних процесів в електричних колах. При цьому, як джерело зовнішньої синхронізації можна використовувати джерело змінного струму стенда. На панелі комутатора знаходяться клеми розмикаючого і замикаючого контактів з відповідним маркуванням (2, 4), тумблер (3) і сигнальна лампа включення живлення, перемикач (1) виду синхронізації («внутренняя» і «внешняя») і вхідні клеми для підключення генератора зовнішньої синхронізації. При положенні тумблера синхронізації «внутренняя» частота перемикання електронного реле – 50 Гц, при положенні «внешняя» – частота комутації визначається частотою сигналу зовнішнього генератора, вихід якого повинен бути підключений до клем «вход внешн. синхр.». На вхід зовнішньої синхронізації слід подавати сигнал від джерела змінного струму типу «меандр» (прямокутної форми) напругою 5-10 В необхідної частоти.

Порядок виконання роботи

1. З таблиці 11.1 вибрати параметри схеми та частоту комутації ключа ƒ відповідно до номера бригади. При частоті комутації ключа 50 Гц використовувати внутрішню синхронізацію комутатора.

Таблиця 11.1

Номер бригади	Схема рис. 11.10				Схема рис. 11.11
	R1, Ом	R2, Ом	С, мкФ	fk, Гц	R3, Ом	R4, Ом	L, мГн	fk, Гц
1	04	03	0,5	900	05	06	20	1000
2	05	04	0,6	800	06	07	30	900
3	09	07	1,0	50	07	08	40	800
4	09	04	1,2	50	08	09	50	700
5	08	06	1,5	50	08	09	60	600

2. За допомогою цифрового мультиметра уточнити величини резисторів R₁ і R₂: R₁=__________ Ом; R₂=__________ Ом.

3. Зібрати схему за рис. 11.10. В якості конденсатора використати блок змінної ємності.

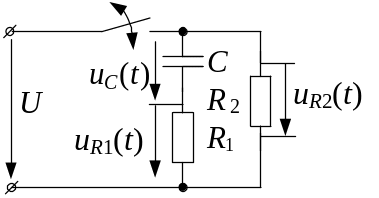

Рис. 11.10. Схема електричного кола

Напруга U подається від регульованого джерела постійної напруги величиною 10÷20 В.

4. Дослідити перехідний процес у колі, спостерігаючи осцилограми напруги u_C(t) на конденсаторі та напруги u_R1(t) на резисторі R₁. Скопіювати осцилограми u_C(t) та u_R1(t) у режимах заряду і розряду конденсатора. Осцилограма напруги на резисторі R₁ повторює у масштабі осцилограму струму i_C(t).

5. За допомогою цифрового мультиметра уточнити величини резисторів R₃, R₄, зазначених у заданому варіанті: R₃=__________ Ом; R₄=__________ Ом.

6. Зібрати схему по рис.11.11.

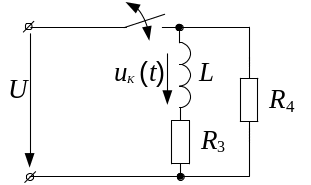

Рис. 11.11 Схема електричного кола

В якості котушку використати блок змінної індуктивності. При розрахунках необхідно врахувати активний опір котушки, який треба вимірити за допомогою цифрового мультиметра R_К=__________ Ом.

7. Дослідити перехідний процес, спостерігаючи осцилограми напруги u_К(t) на котушці та напруги u_R3(t) на резисторі R₃. Скопіювати осцилограми u_К(t) та u_R3(t) у режимах замикання і розмикання ключа. Осцилограма напруги на резисторі R₃ повторює у масштабі осцилограму струму і_К(t).
