Марки и химический состав титана и сплавов
Стандарт |
Марка |
Основа % |
ДР. % |
Средн. содержание примес. и посадок % не более |
ТИТАН ТЕХНИЧЕСКИ ЧИСТЫЙ ОСТ 1.90013-81 ТИТАН И ТИТАНОВЫЕ СПЛАВЫ ДЕФОРМИРУЕМЫЕ ГОСТ 19807-91 |
ВТ1-00 |
Ti осн. |
Аl-0,3. Fе-0,15. Si-0,08. С-0,05. N-0,03. Н-0,003. O-0.12 Прочих примесей - 0,10 (включая Ni+Сu-0,10. Ni-0,08.Cr+Mn-0,01) |
|
СВАРОЧНАЯ ПРОВОЛОКА ГОСТ 27265-87 |
ВТ1-00св |
Ti 99,6 |
Аl-0,2. Fe-0,15. Si-0,08. С-0,05. N-0,03. Н-0,003. О-0.12. Прочих примесей - 0,10 |
|
ТИТАН ТЕХНИЧЕСКИ ЧИСТЫЙ ОСТ 1.90013-81 ТИТАН И ТИТАНОВЫЕ СПЛАВЫ ДЕФОРМИРУЕМЫЕ ГОСТ 19807-91 |
ВТ1-0 |
Ti осн. |
Аl-0,7. Fе-0,25. Si-0,10. С-0,07. N-0,04. 0-0,20. Н-0,010. Прочих примесей-0,30 (включая Ni+Сu-0,10. Ni-0,08.Cr+Mn-0,01.) |
|
ТИТАН И ТИТАНОВЫЕ СПЛАВЫ ДЕФОРМИРУЕМЫЕ ГОСТ 19807-91 ОСТ1-90013-81 |
ВТ3-1 |
Ti осн. |
Аl 5,5-7,0(для лопаток А1 до 6,8). Мо 2,0-3,0.Сr 0,8-2,0. Si 0,15-0,4.Fе 0,2-0,7. |
Zr-0.50. С-0,10. N-0,05.Н-0,015. O-0,15. Прочих примесей - 0,30 |
ТИТАН И ТИТАНОВЫЕ СПЛАВЫ ДЕФОРМИРУЕМЫЕ ГОСТ 19807-91 ОСТ1-90013-81 |
ВТ5 |
Ti осн. |
Аl 4,5-6,2. Мо-0,8. Vменьше 1,2. Zr-0,30. Fe-0,30. Si-0,12 |
C-0,10. N-0,05. H-0,015. O-0,20. Прочих примесей - 0,30 (включая Ni+Cu-0,10. Ni-0,08.Cr+Mn-0,01) |
Содержание в соединениях тугоплавких металлов в %
Формула |
Название соединения |
Молекулярный вес |
% |
TiC |
Карбид титана |
59,91 |
79,95 |
TiCl4 |
Четыреххлористый титан |
189,73 |
25,25 |
Ti02 |
Двуокись титана (анатаз, рутил) |
79,90 |
59,95 |
Стандарты тугоплавких металлов
Ti |
ГОСТ 27265-87 |
СВАРОЧНАЯ ТИТАНОВАЯ ПРОВОЛОКА. ВТсв, ОТсв |
Ti |
ОСТ1 92020-72 |
ПРУТКИ ПРЕССОВАННЫЕ ТИТАНОВЫЕ ВТ1-00, ВТ1-0, ВТ5, ВТ5-1, ВТ6 |
Ti |
ОСТ1 92077-91 |
Сплавы титановые. Марки |
Ti |
ОСТ1. 90013-81 |
Сплавы титановые. Марки ВТ1-00, ВТ1-0 |
Ti |
ОСТ1. 90015-71 |
ПРОВОЛОКА ТИТАНОВАЯ ВТ1-00 |
Ti |
ОСТ1. 90050-72 |
ТРУБЫ ТИТАНОВЫЕ ВТ1-00, ВТ1-0 |
Ti |
ОСТ1. 90173-75 |
ПРУТКИ КАТАННЫЕ ТИТАНОВЫЕ ВТ1-00, ВТ1-0, ВТ5, ВТ5-1, ВТ6 |
Ti |
ОСТ1. 90218-76 |
ЛИСТЫ ТИТАНОВЫЕ ВТ1-00, ВТ1-0, ВТ1-5,ВТ6 |
Аэрокосмический титан Titan 6AL 4v лигирован алюминием и вольфрамом.
При одинаковом объеме:
Нержавеющая сталь 142.3гр
Титан 80.4гр
Сталь против титана Посмотрите на таблицу снова. Вы увидите, что идентичная стальная рама по сравнению с титановой была бы относительно равной по прочности, но при этом рама из титана была бы приблизительно половиной по весу и по жесткости. Такая рама была бы гибче из-за сниженной жесткости, особенно в загруженных туристических применениях. Для компенсации, производители титановых рам создают несколько большие диаметры труб, чтобы привести жесткость в соответствие. Эта тенденция немного увеличивает вес, при несколько больших по диаметру трубах, немного более тонких. Это может давать компенсацию до некоторой степени, и создавать раму, которая является все еще легче, чем нормальная стальная рама.

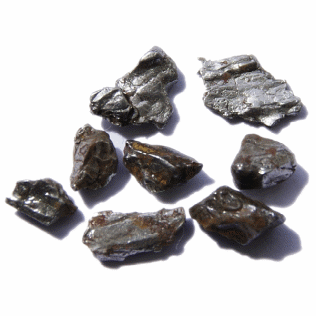

Железо
Самый распространенный металл.
Физические свойства: Чистое железо — серебристо-белый металл, быстро тускнеющий (ржавеющий) на влажном воздухе или в воде, содержащей кислород. Железо пластично, легко подвергается ковке и прокатке, температура плавления 1539°С. Обладает сильными магнитными свойствами (ферромагнетик) , хорошей тепло- и электропроводностью. Химические свойства: Железо — активный металл. 1. На воздухе образуется защитная оксидная пленка, препятствующая ржавению металла. 3Fe + 2O2 = Fe2O3 • FeO (Феррит железа) 2. Во влажном воздухе железо окисляется и покрывается ржавчиной, которая частично состоит из гидратированного оксида железа (III). 4Fe + 3О2 + 6Н2О = 4Fe(ОН) 3 3. Взаимодействует с хлором, углеродом и другими неметаллами при нагревании: 2Fe + 3Cl2 = 2FeCl3 4.Железо вытесняет из растворов солей металлы, находящиеся в электрохимическом ряду напряжений правее железа: Fe + CuSO4 = FeSO4 + Cu 5. Растворяется в разбавленных серной и соляной кислотах c выделением водорода: Fe + 2Cl = FeCl2 + H2
Физические и химические свойства: при температурах от комнатной и до 917°C, а также в интервале температур 1394-1535°C существует -Fe с кубической объемно центрированной решеткой, при комнатной температуре параметр решетки а = 0,286645 нм. При температурах 917-1394°C устойчиво -Fe с кубической гранецентрированной решеткой Т (а = 0,36468 нм) . При температурах от комнатной до 769°C (так называемая точка Кюри) железо обладает сильными магнитными свойствами (оно, как говорят, ферромагнитно) , при более высоких температурах железо ведет себя как парамагнетик. Иногда парамагнитное -Fe с кубической объемно центрированной решеткой, устойчивое при температурах от 769 до 917°C, рассматривают как модификацию железа, а -Fe, устойчивое при высоких температурах (1394-1535°C), называют по традиции -Fe (представления о существовании четырех модификаций железа возникли тогда, когда еще не существовал рентгеноструктурный анализ и не было объективной информации о внутреннем строении железа) . Температура плавления 1535°C, температура кипения 2750°C, плотность 7,87 г/см3. При хранении на воздухе при температуре до 200°C железо постепенно покрывается плотной пленкой оксида, препятствующего дальнейшему окислению металла. Во влажном воздухе железо покрывается рыхлым слоем ржавчины, который не препятствует доступу кислорода и влаги к металлу и его разрушению. Ржавчина не имеет постоянного химического состава.
Нержавеющая сталь (нержавейка)
