СОДЕРЖАНИЕ

1. Из каких механизмов состоит плуг и их назначение.

2. Назначение и регулировка дисковых борон и лущильников.

3. Общее устройство и рабочий процесс сеялки.

4. Подготовка сеялки к работе.

5. Как подготовить опрыскиватель к работе.

6. Виды заготавливаемых кормов. Технология заготовки.

7. Устройство, рабочий процесс и основные регулировки кормоуборочного комбайна.

8. Способы уборки зерновых. Устройство зерноуборочного комбайна.

9. Способы уборки льна. Устройство льноуборочного комбайна.

1 Из каких механизмов состоит плуг и их назначение

Общее устройство плугов. Плуг состоит из рабочих, вспомогательных органов и механизмов. Рабочими органами сельскохозяйственных машин называют те органы, которые взаимодействуют с обрабатываемым материалом и видоизменяют его, т. е. выполняют технологический процесс. К рабочим органам плуга относятся корпус, предплужник, нож и почвоуглубитель.

Корпус предназначен для отделения пласта почвы, оборота его и крошения. У безотвальных плугов корпус обеспечивает рыхление почвы без оборота пласта. Корпуса бывают лемешно-отвальные, вырезные, безотвальные, комбинированные, дисковые, чизельные. Лемешно-отвальные делят на полувинтовые (для вспашки целинных почв с оборотом пласта) и культурные (для неполного оборота пласта). Вырезные (почвоуглубительные) корпуса используют для вспашки почв с небольшим плодородным слоем, дисковые - для вспашки тяжелых переувлажненных или пересушенных почв, комбинированные - для вспашки тяжелых и обычных почв с одновременным интенсивным рыхлением пласта.

Предплужник (рис. 1, а) предназначен для срезания верхнего слоя и укладки на дно борозды. На плугах специального назначения вместо предплужника устанавливают углосним. К стойке предплужника крепят лемех и отвал.

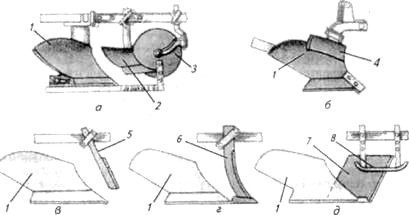

Рис. 1. Установка предплужника и дискового ножа (а), углоснима (б), черенковых (в, г) и плоского (д) ножей: :

1- корпус; 2-предплужник; 3 - дисковый нож; 4 - углосним; 5-черенковый нож; 6-черенковый нож с криволинейным лезвием; 7- плоский нож; 8- опорная лыжа

Нож 3 разрезает пласт в вертикальной плоскости, обеспечивая лучшее отделение его от стенки борозды, снижение сопротивления плуга и получение ровной стенки и чистого дна борозды. Нож устанавливают перед последним корпусом плуга. На плугах для вспашки задернелых почв ножи могут быть размещены перед каждым корпусом. На плугах общего назначения и некоторых специальных применяют дисковые ножи, а на плугах специально­го назначения - черенковые или плоские с опорной лыжей.

Нож 3 разрезает пласт в вертикальной плоскости, обеспечивая лучшее отделение его от стенки борозды, снижение сопротив­ления плуга и получение ровной стенки и чистого дна борозды. Нож устанавливают перед последним корпусом плуга. На плугах для вспашки задернелых почв ножи могут быть размещены перед каждым корпусом. На плугах общего назначения и некоторых специальных применяют дисковые ножи, а на плугах специально­го назначения - черенковые или плоские с опорной лыжей.

Почвоуглубитель , устанавливаемый сзади корпуса, служит для рыхления дна борозды без выноса почвы на поверхность поля. К вспомогательным органам плуга относятся рама, навеска или прицеп, опорное колесо. Механизмы плуга обеспечивают перевод его из рабочего положения в транспортное, изменение глубины обработки и ширины захвата. При движении плуга предплужник срезает верхний пласт почвы глубиной 100... 120 мм и шириной 2/3 ширины захвата корпуса, а затем сбрасывает его на дно борозды. Корпус плуга отделяет оставшийся пласт, оборачивает его и крошит. Нож, установленный перед последним корпусом, разрезает пласт в вертикальной плоскости, образуя ровную стенку борозды. При оборудовании плуга почвоуглубителями последние рыхлят дно борозды без выноса почвы на поверхность поля.

Плуг лемешный навесной ПЛН-5-35 предназначен для обработки старопахотных почв с удельным сопротивлением до 90 кПа (0,9 кг/см2). Плуг оборудован пятью культурными корпусами 2 (рис.3), предплужниками 1 и дисковым ножом 5. Для работы на скоростях 9... 12 км/ч он укомплектован скоростными корпусами. На плуг можно устанавливать полувинтовые, безотвальные или вырезные корпуса. При установке безотвальных или полувинтовых корпусов с углоснимами предплужник не используют.

Рис.2. Навесной плуг ПЛН-5-35:

1- предплужник; 2-корпус; 3 - прицепка для борон; 4- рама; 5 -дисковый нож; 6 -опорное колесо; 7- навеска

Плуг навесной ПНИ-8-40с регулируемой шириной захвата предназначен для тех же целей, что и плуг ПЛН-5-35. Плуг ПНИ-8-40 комплектуют культурными корпусами с углоснимами для работы на скоростях 7... 10 км/ч. На раме плуга можно устанавливать культурные, полувинтовые, безотвальные, вырезные корпуса. Конструкция рамы позволяет бесступенчато регулировать ширину захвата каждого корпуса от 350 до 450 мм, а плуга - от 2,8 до 3,6 м

Плуг полунавесной ПЛП-6-35 предназначен для вспашки почв, не засоренных камнями и другими твердыми включениями, под зерновые и технические культуры. Плуг состоит из сварной рамы б (рис. 4), навески 9, опорного колеса 4 с механизмом подъема 5, колеса механизма глубины 8, корпусов 2, предплужников 7 и дискового ножа 7.

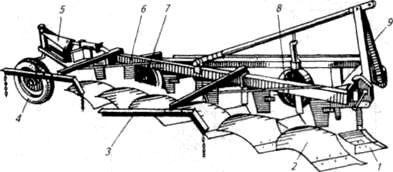

Рис.3. Полунавесной плуг ПЛП-6-35:

1-предплужник; 2 - корпус; 3 - прицепка для борон; 4 - опорное колесо; 5 -механизм подъема; 6- рама; 7-дисковый нож; 8-колесо механизма глубины; 9 - навеска

На плуге установлено шесть культурных корпусов. По заказам потребителей плуг может быть оборудован скоростными (7...9 и 9...12 км/ч), полувинтовыми, безотвальными, вырезными и другими корпусами.

Плуг кустарниково-болотный прицепной ПКБ-75 предназначен для вспашки болотистых почв, покрытых кустарником высотой до 2 м. На раме плуга 3 (рис. 1.5), опирающейся на три колеса, установлены корпус 1 и плоский нож 10 с опорной лыжей 9 и гидроцилиндр 4 для перевода плуга в рабочее и транспортное положения. На плуге может быть установлен дисковый или черенковый нож. Колеса имеют широкие ободья, что уменьшает давление на почву и позволяет работать на переувлажненных участках. При работе плуга передние колеса перемещаются по невспаханному полю, а задние - по дну борозды. Глубину обработки можно изменять штурвалом 5 винтового механизма.

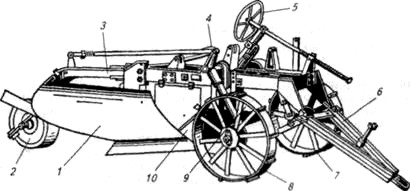

Рис.4. Прицепной кустарниково-болотный плуг ПКБ-75:

1. корпус; 2, 7, 8 - опорные колеса; 3 - рама; 4 - гидроцилиндр; 5 - штурвал; 6 - прицеп; 9 - опорная лыжа; 10 - плоский нож.
