Здания и сооружения и их устойчивость при пожаре

Задача 4

Дано:

d = 15 см = 150 мм

Z = 1,5 см = 15 мм

N = 115 кН = 115∙103 Н

0 = 5 мин

l = l0 = 2,4 м = 2400 мм

3-х стороннее обугливание

Сорт древесины 1

Найти:

П-?

Решение:

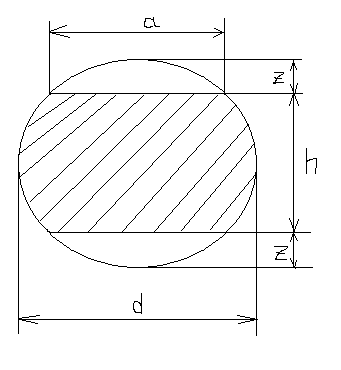

А = пd2/4-2[rl-a(r-z)] = пd2/4[rl-a(r-z)]

r = d/2

r = 150/2 = 75 мм

а = 2

а = 2

а/2 = r∙sin∙sin = a/2r

= 2arcsin a/2r

= 2arcsin 90/2∙75 = 73,70

L = 0,01745r

L = 0,01745∙73,7∙75 = 96,5 мм

А = 3,14∙1502/4- [75∙96,5-90(75-15)] = 15834 мм2

Rft = 23 МПа = 23 Н/мм2

Yбр = 0,049∙d4 = 0,049∙1504 = 24837890 мм

z/d = 15/150 = 0,1

из приложения 5 следует, что K2 = 0,67

Yнт = Yбр∙K1 = 24837890∙0,69 = 17138145 мм

λ = l0/√(Yнт/А) = 2,7∙103/√(1713814/15834) = 72,9

Т.к. λ>70, то φ = 3100/λ2 = 3100/5314 = 0,58

А = N/( Rf ∙φ∙А) = 145∙103/(23∙0,58∙19636,5) = 0,55

h = d-2z = 150-30 =120 мм

h/d = 120/150 = 0,8 ,

zср/h(0,75) = 0,192

zср/h(1) = 0,122

zср/h = 0,18

Zср = 0,18h = 0,18∙120 = 16,9 мм

= zср/ v, V = 0,8

= 16,9/0,8 = 21,6

П = + = 5+21,6 = 26,6 мин

Ответ: П = 26,6 мин

Задача на сжатие
