- •1 Определение идеальных пределов мощности генераторов г1 и коэффициентов запаса статической устойчивости
- •Арв отключено
- •Включено арв пд
- •Б) упрощенная методика:
- •1.3 Включен арв сд
- •1.4 Влияние активного сопротивления линии на предел мощности при включенном арв пд
- •1.5 Влияние зарядной мощности линии на предел мощности при включенном арв пд
- •3 Расчет динамической устойчивости электрической системы при трехфазном и двухфазном на землю коротких замыканий в начале одной из цепей лэп
- •4 Расчет режимов работы сети на эвм
Арв отключено
Условия r = 0; QЗ = 0; U0 = const.
а) точная методика:
Определим идеальный предел мощности:
МВт.

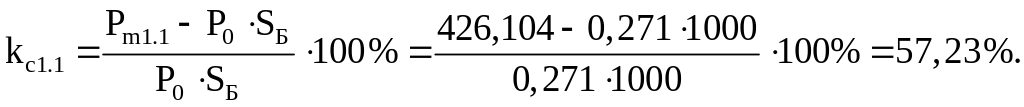

Определим коэффициент запаса статической устойчивости:
Рисунок 3 - Характеристика мощности генератора
б) упрощенная и точная методики совпадают, т.к. АРВ отключено.
Включено арв пд
Условия r = 0; QЗ = 0; U0 = const.
При включенном АРВ ПД переходная ЭДС генераторов Г1 постоянна.
а) точная методика:
Проекция
вектора
на ось
:
.
Характеристика
мощности генератора
:
Рисунок 4 - Характеристика мощности генератора
Определим
максимум полученной зависимости. Для
этого найдем первую частную производную
по углу
и приравняем ее нулю
Решая
данное уравнение на ЭВМ, получим:
МВт.
Коэффициент запаса статической устойчивости:
.
Б) упрощенная методика:
Предел мощности:
МВт.
Погрешность:
.
Так
как
10% то расчет можно проводить по упрощенной
методике.
1.3 Включен арв сд
Условия r = 0; QЗ = 0; U0 = const.
При включенном АРВ ПД напряжение генераторов Г1 постоянно.
а) По точной методике:
Проекция
вектора
на ось q:
.

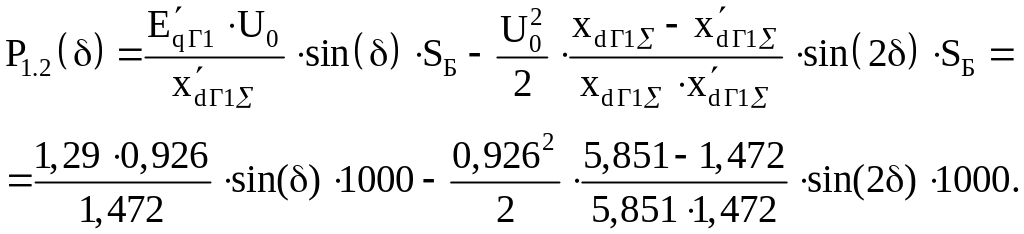

Характеристика мощности генератора :
Рисунок 5 - Характеристика мощности генератора
Определим
максимум полученной зависимости. Для
этого найдем первую частную производную
по углу
и приравняем ее нулю
.
Решая
данное уравнение на ЭВМ, получим:
МВт.
Коэффициент запаса статической устойчивости:
.
б) Упрощенная методика:
Предел мощности:
МВт.
Погрешность:
чная
методика
.
Так как 10% то расчет можно проводить по упрощенной методике.
Погрешности отрицательны, что говорит о том, что при расчете по упрощенной методике мы получаем результат несколько меньше, чем есть на самом деле. Т.е. в реальности мы имеем некоторый запас устойчивости. Кроме того, || < 10%. Все это позволяет сделать вывод, что использование упрощенной методики в расчете устойчивости вполне допустимо. По результатам расчета пунктов 1.1 … 1.3 построим характеристики активной мощности генераторов Г1 при различных типах АРВ.
Рисунок 6 - Характеристики мощности генератора
P1 – АРВ отключен; Р2 – АРВ ПД; Р3 – АРВ СД; Р0 – мощность генератора.
1.4 Влияние активного сопротивления линии на предел мощности при включенном арв пд
;
;
.
Где
-

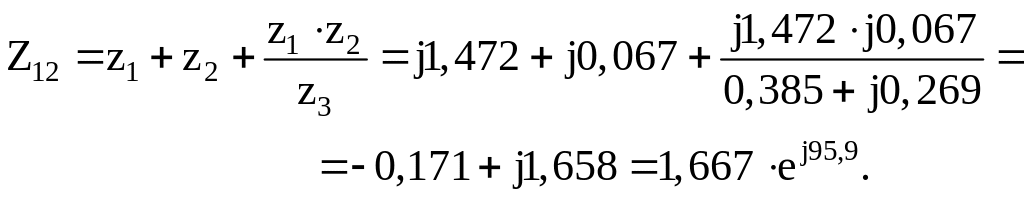

собственные и взаимные сопротивления.
Характеристика мощности генератора :
.
Предел мощности найдем из условия:
МВт.
Погрешность от неучета активного сопротивления линии по сравнению с учетом активного сопротивления:
.

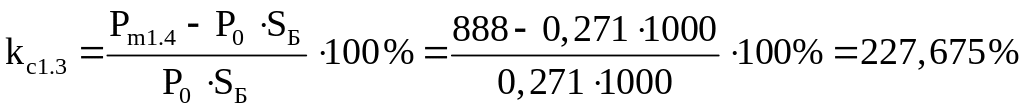

Коэффициент запаса статической устойчивости:
.
1.5 Влияние зарядной мощности линии на предел мощности при включенном арв пд
Условия
,
,
включен АРВ ПД.
Преобразуем схему замещения ЛЭП:
Рисунок 7 – Преобразование схемы замещения ЛЭП
Рисунок 8 – Схема замещения
Обозначим:
.
Так
как не учитывается активное сопротивление
линии, то
.
Предел мощности:
МВт.
Погрешность:
.
Получившееся значение меньше, чем при расчете без учета зарядной мощности линии. Поскольку мощность, поступаемая от Г1 к нагрузке строго постоянна (по заданию) и часть реактивной мощности генерируется в линии, то генератору необходимо выдавать меньшее кол-во реактивной мощности, следовательно надо уменьшить ток возбуждения, а значит и изменится порождаемое им поле и ротор генератора изменит свое положение относительно поля токов статора (токов от генераторов системы). Это изменение положения в данном случае приводит к уменьшению идеального предела мощности генератора.
2
Определение действительного предела
мощности генератора
Полагая сопротивление нагрузки неизменным, определим действительный предел мощности генераторов Г1 при включенном АРВ ПД без учета активных сопротивлений элементов системы и зарядной мощности ЛЭП и сравним его с идеальным пределом мощности.
Рисунок 9 – Схема замещения
Где
;
Предел мощности:
МВт.

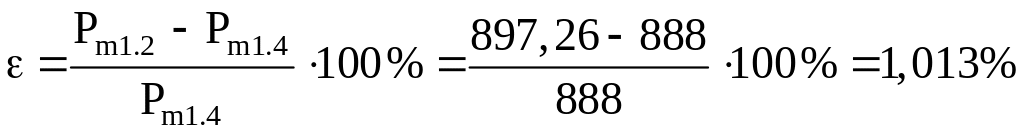

Погрешность по сравнению с идеальным пределом мощности:
.
Так как ток поступающий от Г2 к генератору Г1 меньше ( из-за шунтирующего влияния нагрузки), то соответственно и предел мощности будет меньше, что и видно из выше приведенного расчета.
Коэффициент запаса статической устойчивости:
.
