Лекция 1
Объекты транспорта и хранения углеводородов

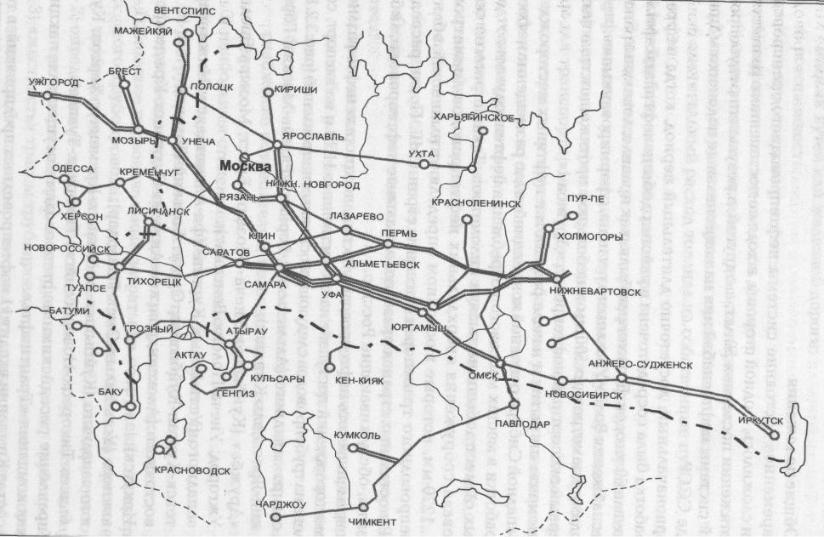

Рис.1.1 Схема основных трубопроводов АК «ТрансНефть»

Таблица 1.2
Крупнейшие нефтепроводы в системе АК «Транснефть»
Нефтепроводы |
Диаметр |
Длина, |
|
км |
|||
|
|
||
Туймазы — Омск — Новосибирск — Красноярск — Иркутск |
720 |
3662 |
|
«Дружба» (первая нитка) |
529-1020 |
5500 |
|
«Дружба» (вторая нитка) |
529-720 |
4500 |
|
Усть-Балык — Омск |
1020 |
964 |
|
Узень — Гурьев — Куйбышев |
1020 |
1500 |
|
Уса — Ухта — Ярославль — Москва |
720 |
1853 |
|
Усть-Балык — Курган — Уфа — Альметьевск |
1220 |
2119 |
|
Красноярск — Иркутск |
1220 |
1766 |
|
Куйбышев — Тихорецк — Новороссийск |
1220 |
1522 |
|
Нижневартовск — Курган — Куйбышев |
1220 |
2150 |
|
Сургут — Горький — Полоцк |
1020 |
3250 |
Год ввода в
эксплуата
цию 1959-64 1962-64 1966 1967 1971 1975
1973
1973
1979
1976
1979-81

Таблица 1.3
Крупнейшие нефтепроводы за рубежом
Нефтепровод
Трансаляскинский Сальяко — Байе — Бланка
Рио-де-Жанейро — Белу — Оризонти Сикуко — Ковеньяс
Южно европейский (порт Лаверт — Страсбург, Карлсруе)
Центрально-Европейский (Генуя — Феррады — Эгли, Уильям)
Южноиранский
Трансиракский
Трансаравийский (первая нитка)
Трансаравийский (вторая нитка) Восточно-Аравийский Эджеле-Ла Скирра
Страна |
Диаметр, |
Длина км |
|
мм |
|||
|
|
||
США |
1220 |
1280 |
|
Аргентина |
356 |
630 |
|
Бразилия |
457 |
370 |
|
Колумбия |
307 |
534 |
|
Западная Европа |
864 |
772 |
|
Западная Европа |
660 |
1000 |
|
Иран |
305-762 |
600 |
|
Ирак |
920 |
550 |
|
Саудовская Аравия |
787 |
1200 |
|
-»- |
1200 |
1210 |
|
-»- |
254-914 |
1620 |
|
Алжир |
610 |
790 |

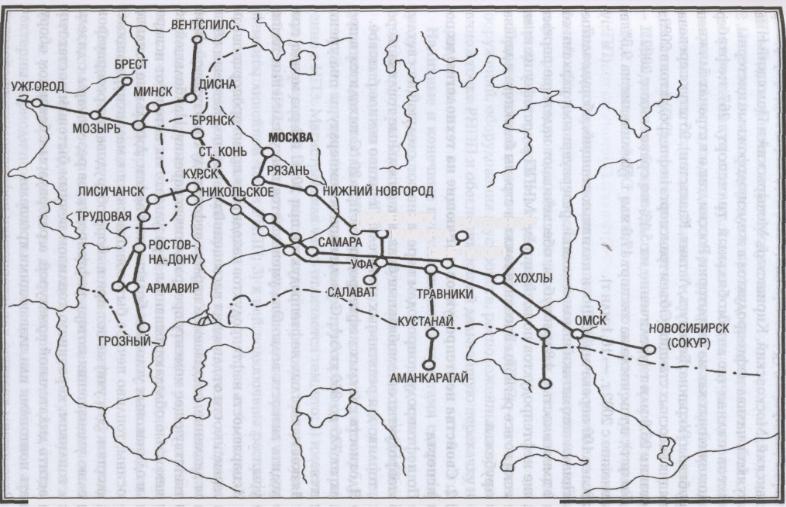

Рис. 1.6 Схема нефтепродуктопроводов ОАО АК «Транснефтепродукт»

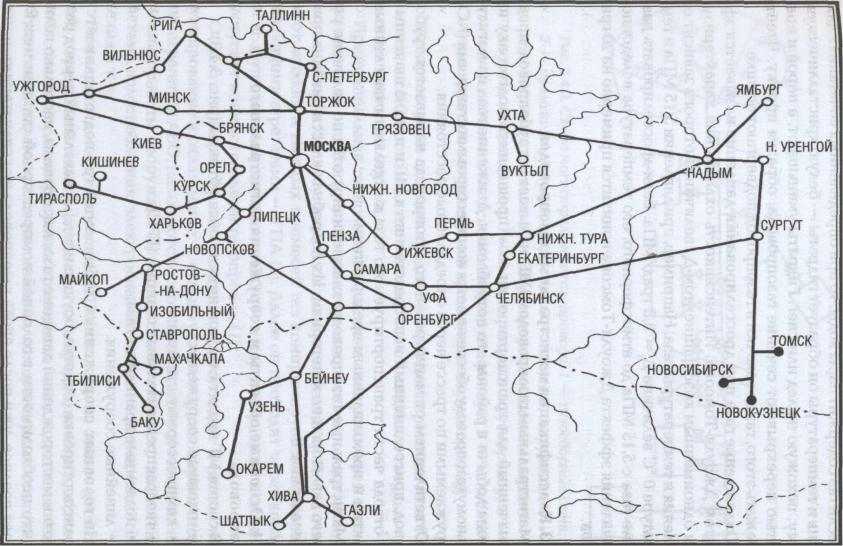

Рис. 1.7 Схема важнейших газопроводов России

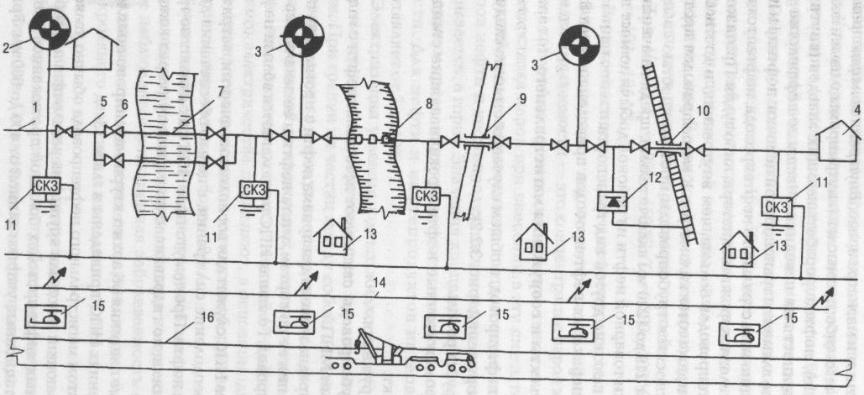

Рис. 1.2 Состав сооружений магистрального нефтепровода: 1 – подводящий трубопровод; 2 – головная нефтеперекачивающая станция; 3 – промежуточная нефтеперекачивающая станция; 4 – конечный пункт; 5 – линейная часть; 6 – линейная задвижка; 7 – дюкер; 8 – надземный переход; 9 – переход под автодорогой; 10 – переход под железной дорогой; 11 – станция катодной защиты; 12 – дренажная установка; 13 – дом обходчика; 14 – линия связи; 15 – вертолётная площадка; 16 – вдольтрассовая дорога.

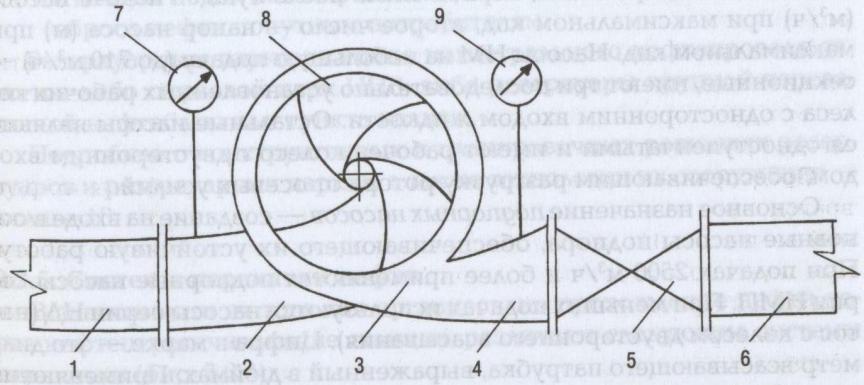

Рис. 1.3 Принципиальная схема насосной установки на базе центробежного насоса: 1 — всасывающий трубопровод; 2 — всасывающий патрубок насоса; 3 — спиральная камера; 4 — нагнетательный патрубок; 5
— напорная задвижка; б — напорный трубопровод; 7 — мановакуумметр; 8 — рабочее колесо; 9 — манометр

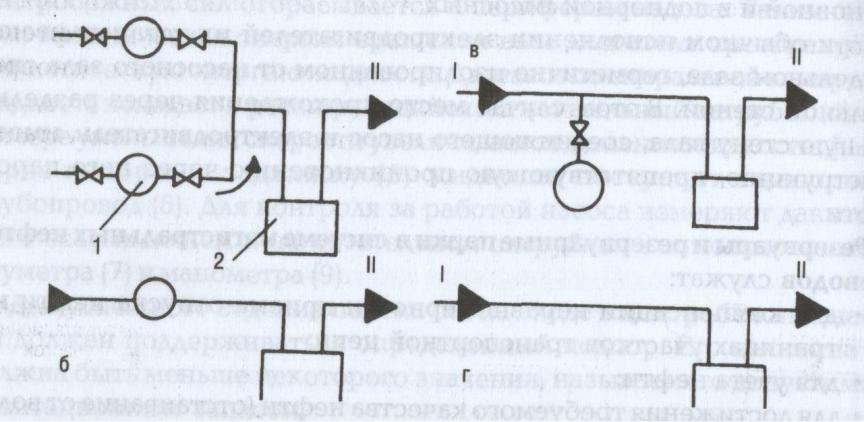

Рис. 1.4. Системы перекачки: а) постанционная; б) через резервуары; в) с подключенными резервуарами; г) из насоса в насос; I — предыдущая НПС; II — последующая НПС; 1 — резервуар; 2 — насосная станция

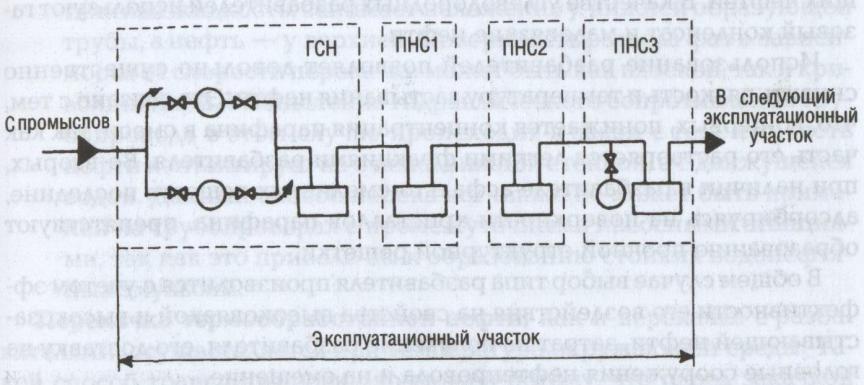

Рис. 1.5. Схема прохождения нефти по эксплуатационному участку современного нефтепровода: ГНС — головная нефтеперекачивающая станция; ПНС — промежуточная нефтеперекачивающая станция
