1.Компановка перекрытий и сравнение вариантов.

2.Подбор панели перекрытия по действующим сериям.

2.1. Предварительное назначение основных размеров.

2. Нагрузки на плиту перекрытия.

3 Расчет ригеля.

3.1 Предварительное назначение размеров поперечного сечения.

3.2 Нагрузки и расчетная схема.

3.3 Подбор продольной арматуры и расчет несущей способности ригеля

3.4 Подбор поперечной арматуры

3.5 Обрыв продольных стержней

3.6 Расчет по деформациям и ширине раскрытия трещин

4 Вариант перекрытия в монолитном железобетоне

4.1 Схема балочной клетки

4.2 Расчет плиты

4.3 Расчет второстепенной балки

5.Расчет колонны.

5.1. Подбор сечений.

6.Проектиорвание фундамента.

1 Компоновка перекрытия.

Компоновка перекрытия заключается в выборе типа, направления и пролетов ригеля, назначении шага колонн, типа и ширины плит, выборе типа стыков.

В здании размеры могут отличаться от унифицированных, но они должны быть приняты кратными модулю 100 мм. Сечение ригеля назначается прямоугольным .

Тип плиты назначается в зависимости от полезной нагрузки и ви­да потолка. При временных нагрузках до 10,0>7,0 кПа , то назначаются ребристые плиты с ребрами вниз.

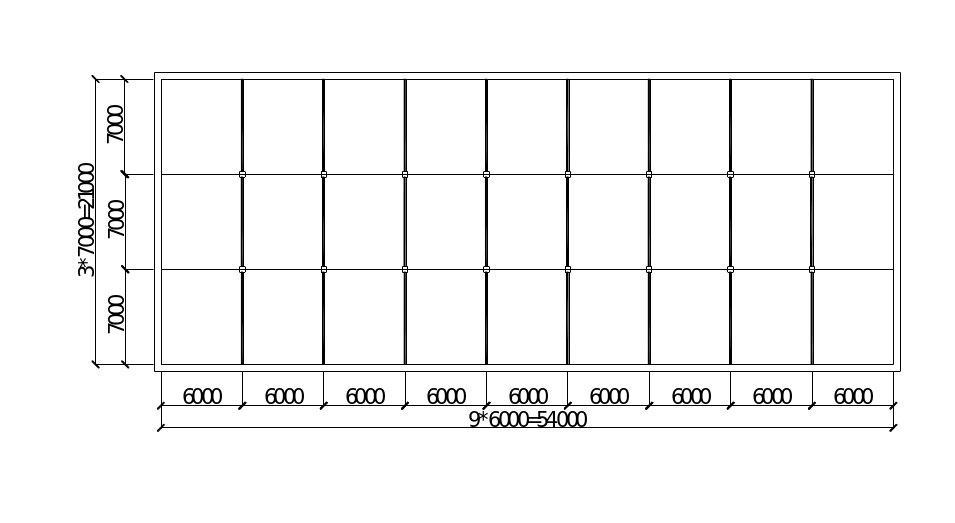

По заданным размерам здания следует разработать не менее двух схем компоновки перекрытия с целью выбора наилучшего решения. Решение этих вопросов при реальном проектировании зависит от архитектурно-конструктивных соображений, технологических про­цессов, эксплуатационных и эстетических требований, а также тех­нико-экономических показателей. В курсо­вом проекте руководствоваться в основном требованиями обеспечения прочности и жесткости с приближенной оценкой технико-экономических показателей выбранных конструкций. Выбираем поперечную схему компоновки перекрытий. С точки зрения прочности и жесткости поперечная схема наиболее рациональна , тогда пролет между балками будет 7 м. при шаге колонн 6 м.

2.1. Предварительное назначение основных размеров.

Ширина принимаемых в проекте плит должна обеспечивать ми­нимум их типоразмеров и увязываться с грузоподъемностью транс­портных средств и монтажных кранов. Номинальная ширина ребристой плиты 1500 мм. и длиной 6000 мм.

В торцах плит, служащих одновременно распорками между ко­лоннами, устраиваются вырезы в полке для пропуска колонн. Воз­можна укладка специальных распорок, т. е. плит шириной, равной поперечному размеру колонны, Если между крайней плитой и стеной образуются зазоры, то их заполняют доборными элементами или замоноличивают.

2.2. Нагрузки на плиту перекрытия.

Плиты опираются свободно одним концом на ригель, другим - на ригель или стену. Расчетный пролет принимают равным расстоянию между центрами опорных площадок. Нагрузки складываются из по­стоянных и временных, в том числе кратковременно и длительно дей­ствующих (таблица 1), - коэффициент безопасности, применяемый по СНиП [1].

Таблица 1- Нагрузки на плиту перекрытия

Нагрузки	Нагрузки, кПа
	нормативные	g f	расчетные
Постоянные 1 Пол 2 Плита перекрытия	0,5 3,0	1,2 1,1	0,6 3,3
Итого: Временные 3 Стационарное оборудование 4 Вес людей и материалов	3,5 2 10	1,2 1,2	3,9 2,4 12
Итого: Суммарные 5 Полные 6 В т. ч. длительные (п. 1-3)	12 15,5 5,5		14,4 18,3 6,3

Подбор плиты по каталогу осуществляется согласно полученным значениям нагрузок. Согласно каталогу будем использовать ребристые панели следующих характеристик: длина l = 6000 мм, ширина a = 1500 мм, марка плиты ПБ.
