Обозначения на чертежах разрезов, выносных элементов

Для автоматического создания обозначений разрезов используем панель инструментов Обозначения .

Назначение кнопок панели Обозначения.

–Кнопка Ввод текста. При вводе этой команды появляется изображение Панели свойств

Панель свойствдля указания размещения надписи на чертеже

Указав графическим курсором на рабочем поле положение начальной точки текста, фиксируем его нажатием левой клавиши мыши.

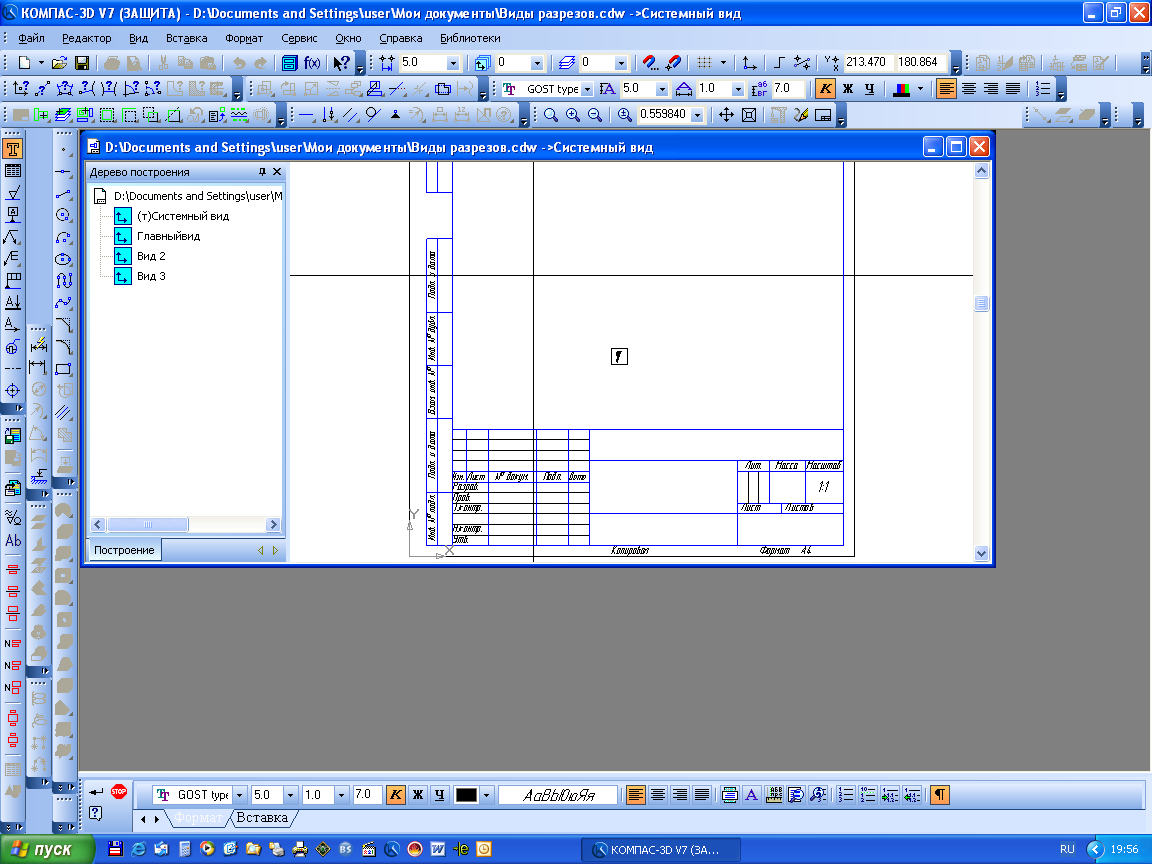

Вид Панели свойствдля выбора шрифта текста

После указания точки вставки текста Панель свойств изменяет свое содержание и позволяет выполнить следующие операции: выбор типа шрифта и его размера, вид начертания, цвет и т.д. .

Появившийся в указанной точке значок позволяет выполнять необходимые надписи на чертеже.

Ввод таблицы.

Ввод обозначения Шероховатость поверхности.

База.

Линия выноски. При включении кнопки Линия выноски появляется изображение Панели свойств, показанной на рис. При указании графическим курсором в окне Текст, появляется выпадающее меню (рис. ) и Панель свойств для выбора варианта расположения текста.

Панель свойствпри включении кнопкиЛинии выноски

Выполнение обозначения с использованием кнопки Линии выноски

П

Выпадающее меню для ввода текста на линии выноске

осле указания графическим курсором начальной точкир1 линии – выноски появляется фантом (прямоугольник) предполагаемой надписи. После выбора подходящего варианта расположения текста следует ввести нужную запись, нажать ОК, а затем нажать кнопку Создать. На рис. показан пример выполнения обозначения с использованием кнопки Линии выноски.

Другие кнопки панели Обозначения выполняют следующие функции:

Обозначение позиций деталей на сборочном чертеже.

задают параметры Допуска формы.

Линия разреза – открывает панель свойств (рис.), позволяющей указать графическим курсором места положений секущих плоскостей и соответствующие обозначения разреза (сечения) на чертеже.

Панель свойств при включении кнопки Линия разреза

Стрелка взгляда – позволяет обозначать при необходимости дополнительные и местные виды.

Кнопка Выносной элемент – позволяет указать необходимый для пояснения элемент изделия и выполнить соответствующие надписи.

Осевая линия по двум точкам.

Обозначение центра. Панель свойств при включении кнопки Обозначение центра (рис. 3.21) позволяет указать: координаты центра, угол наклона осей, тип (две оси или одна), условное обозначение центра в виде крестика.

Панель свойствпосле нажатия кнопкиОбозначение центра

Разрезы простые

Вариант 1

Задание выполняется на формате А3 (формат располагается горизонтально).

Масштаб-1:1, имея в виду, что исходные данныевыполнены в масштабе 1:2.

Задание:Выполнить простой разрез предмета, расположив его на месте главного вида. Исходные данные приведены ниже.

Последовательность выполнения и оформления чертежа разреза простого:

1. Проработать учебную литературу по темам “Разрезы” (ГОСТ 2.305-68 раздел 3).

2. Подготовить формат А3. Вычертить рамку чертежа и основной надписи. Произвести компоновку изображений на формате так, чтобы изображения были расположены равномерно на поле чертежа. Расстояние между изображениями, а так же между изображениями и рамкой чертежа, рекомендуется выбрать 40-50 мм,что достаточно для нанесения размеров. Вычертить габаритные прямоугольники, для построения трёх видов.

3. По указанным исходным данным (см. изображения выше) начертить главный вид и вид сверху. Вычерчивание изображений лучше начинать с вида сверху. Построить вид слева. Изображения располагаются в проекционной связи.

4. Выполнить на месте главного вида фронтальный разрез. При необходимости совместить половину вида с половиной разреза. Нанести штриховку, обвести изображения. Выполнять разрез рекомендуется в такой последовательности:

а) в определённом месте предмета мысленно провести секущую плоскость;

б) часть предмета, находящуюся между наблюдателем и секущей плоскостью мысленно отбросить;

в) оставшуюся часть предмета спроецировать на фронтальную плоскость проекций и изобразить на месте главного вида.

5. Нанести размерные линии, проставить размеры.

6. Заполнить основную надпись.
