Угловой размер

Панель расширенных команд ввода угловых размеров включает в себя Угловой размер, Угловой размер от общей базы, Угловой цепной размер, Угловой размер с общей размерной линиейУгловой размер с обрывом. Панель свойств при воде угловых размеров содержит поля ввода и переключатели позволяющие задавать положение характерных точек размера, управлять его ориентацией и содержанием размерной надписи (рис. 2.8). По умолчанию система строит угловой размер для острых углов. Переключатель типа размерастроит размер на максимальный (тупой) угол, а переключательсоздает размер больше 180°.

Для нанесения углового размера необходимо:

  1. Щелкнуть на кнопке угловой размер;

2 Указать графическим курсором точку на изображении первой прямой (точка р1) (см. рис.);

3 Указать графическим курсором точку, на изображении второй прямой (точка р2);

4 Указать графическим курсором точку, определяющую положение размерной линии (точка р3);

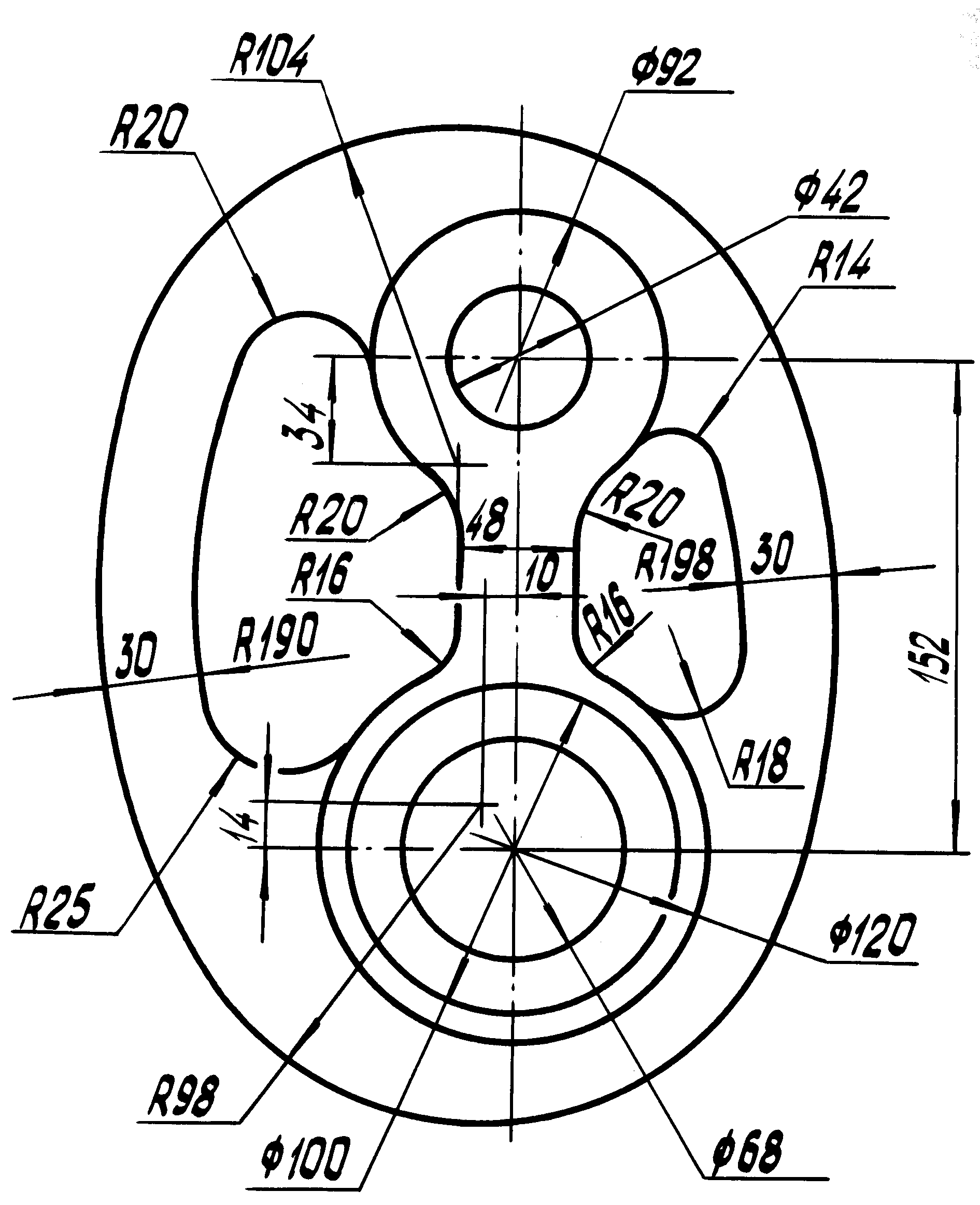

Очертания технических форм.

Вариант 1

Задание выполняется на формате А3 (формат располагается вертикально).

Масштаб-1:1.

Цель работы: Изучение типов линий и приобретение навыков их выполнения (ГОСТ 2.303-68). Изучение построений сопряжений в очертаниях технических форм. Ознакомление с основными правилами нанесения размеров (ГОСТ 2.307-68). Изучение приемов написания букв и цифр чер-тежным шрифтом (ГОСТ 2.304-81).

Задание:Построить изображение плоского контура детали с выполнением сопряжений. Исход-ные данные приведены ниже.

Методика оформления и последовательность выполнения задания «Очертание технических форм»:

1 Подготовить формат А3. Нанести внутреннюю рамку и прямоугольник основной надписи (185 × 55).

2 По размерам, нанесенным на исходные данные, установить габариты изображения и спланировать габаритный прямоугольник на чертеже так, чтобы очерк детали расположился примерно в середине поля формата.

3 Выбрать базовые линии очерка детали и нанести их на чертеже. Вычертить в тонких линиях контур детали, проведя все вспомогательные построения для центров и точек сопряжения линий.

4 Нанести выносные и размерные линии (ГОСТ 2.307-68. Разд.2). Особое внимание следует обратить на расположение размерных чисел над размерными линиями.

5 Заполнить основную надпись, для чего сначала разобраться с конструкцией букв по рабочей тетради.
