План – конспект проведення заняття з особовим складом, допущеним до експлуатації засобів зв’язку та асу підрозділів гу мнс України в Вінницькій області
ТЕМА: Тактико – технічні дані, призначення, порядок настройки та експлуатації радіостанцій підрозділів ГУ МНС України в Вінницькій області (оперативно-рятувальної служби) типу KENWOOD (стаціонарна, серія ТК – 7760)
ЧАС: 1 година
МЕТОД: лекція
ЦІЛЬ ЗАНЯТТЯ: Вивчити тактико – технічні дані, призначення, порядок настройки та експлуатації радіостанцій типу KENWOOD ( стаціонарна,серія ТК – 7760)
ЛІТЕРАТУРА : Інструкція користувача радіостанцій типу KENWOOD, Витяг з Наказу МНС України від 31.10.08 №794 «Тимчасовий порядок організації внутрішньої, гарнізонної та караульної служби МНС України»
Керівництво по радіозв’язку Збройних сил України (частина 2)
1.Загальні положення.
З метою виконання вимог розділу 2 Розпорядження Кабінету Міністрів від 4 березня 2004 року №109- Р “Про затвердження Комплексної програми розвитку системи зв’язку, оповіщення та інформатизації МНС на 2004 – 2010роки ” та вдосконалення надійності зв’язку в радіомережах ОДС ГУ МНС В Вінницькій області в підрозділах ОРС Вінницького гарнізону фахівцями ЦТС та ІТ встановлюються радіостанції 400 Мгц діапазону згідно затвердженого плану.
2.Призначення та тактико – технічні дані радіостанції.
Радіостанція KENWOOD стаціонарна (автомобільна), потужністю 25Вт, призначена для забезпечення симплексного, безпошукового радіозв’язку в телефонному режимі , як на стоянці так і в русі з однотипними радіостанціями.
Вона працює (запрограмована) на 3 каналах:
1 канал – основна частота ГУ МНС України в Вінницькій області;
2 канал – резервна частота ГУ МНС України в Вінницькій області;
3 канал – сквозна частота МНС (для роботи в складі зведених загонів на території інших областей)
Час автоматичної настройки на підготовлений канал 3 сек.
Радіостанція розміщується стаціонарно на ПЗЧ або на автомобілі.
Стаціонарна радіостанція працює від блока живлення напругою 13,8 В, автомобільна від стартерних акумуляторів напругою 12В. Обов’язково перевіряється полярність акумуляторів та напругу живлення автомобіля перед під’єднанням радіостанції.

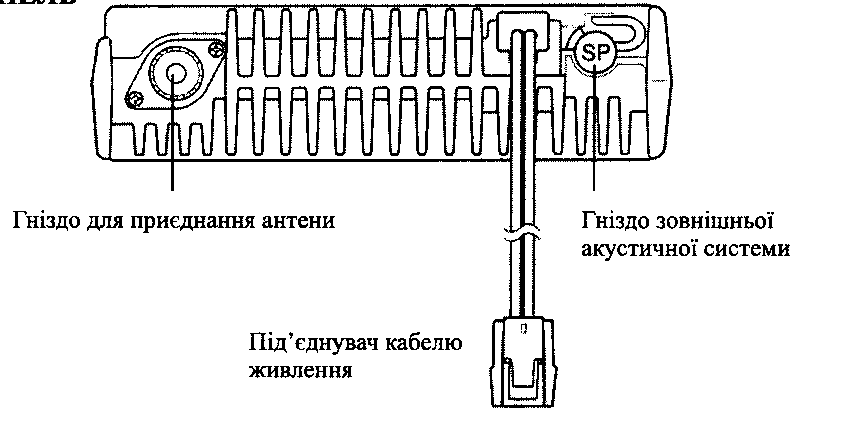

3. Порядок настройки та експлуатації радіостанцій. Задня панель
Передня панель
1. Клавіша вмикання живлення
2. Клавіша регулювання гучності (зліва)
3. Дисплей.
4. Клавіша пошуку каналів (справа)
5. Клавіші запрограмованих функцій MON / SCN / • / О
6. Мікрофонний роз'їм (Сюди вставляється мікрофонний штекер.)
7. Акустична система. Внутрішній гучномовець.
8. Перемикач РТТ
Налаштування та експлуатація радіостанції:
а
)
вмикання/вимикання
радіостанції
- натисни клавішу POWER на блоці живлення(для стаціонарних);
- натисни клавішу на передній панелі радіостанції;
- пролунає біп-сигнал і на дисплеї негайно з’явиться напис «KENWOOD» і «номер каналу який запрограмовано»;
Д ля вимикання радіостанції знову натиснути і утримувати протягом 1 сек. клавішу .
б) регулювання гучності
-
для збільшення гучності натиснути
клавішу VOL
;
-
для зменшення гучності натиснути клавішу
VOL
.
в) обирання каналу
- для збільшення номеру каналу натиснути клавішу CH ;
- для зменшення номеру каналу натиснути клавішу CH .
г) передача
- оберіть потрібний канал 1 (переходити на інші тільки за командою головної станції);
- натисніть мікрофонний перемикач радіотелефонної гарнітури (далі РТГ) та говоріть у мікрофон чітким голосом (тримайте мікрофон на відстані 3-4 см від роту);
- коли ви закінчили говорити, відпустіть перемикач РТГ;
- при передачі на блоці живлення стрілка амперметра повинна відхилятися .
д) прийом
- оберіть потрібний канал 1 (переходити на інші тільки за командою головної станції);
- після того як ви почули кореспондента, налаштуйте гучність (якщо необхідно);
- натисніть мікрофонний перемикач радіотелефонної гарнітури (далі РТГ) та говоріть у мікрофон нормальним голосом (тримайте мікрофон на відстані 3-4 см від роту);
- коли ви закінчили говорити, відпустіть перемикач РТГ.
