1. Классификация основных процессов и аппаратов по способу создания движущей силы
процессы (и аппараты) – массообменные, гидромеханические, механические, тепловые, химические.
Массообменные процессы
- переход вещества из одной фазы в другую за счет диффузии
тв→ж растворение твердых веществ; ж →тв кристаллизация; ж →ж экстракция; ж →г испарение жидкости, десорбция; г → ж конденсация паров, абсорбция; ж↔ п ректификация; тв→г возгонка, десорбция; г →тв адсорбция.
Движущая сила: разность концентраций вещества между соответствующими фазами системы
Скорость определяется законами массопередачи.
Гидромеханические процессы связаны с переработкой суспензий
Суспензия – неоднородная система, состоящая из жидкости или газов и взвешенных в них твердых или жидких частиц
1) перемещение жидкости или газа;2) перемешивание в жидкой среде;
3) разделение жидких неоднородных систем (осаждение, фильтрование, центрифугирование); 4) очистка газов от пыли.
Движущая сила: разность давлений, обусловленная разностью плотностей.
Скорость определяется законами гидромеханики
Механические процессы
связаны с обработкой твердых тел и их перемещением
1) измельчение; 2) рассев; 3) транспортирование; 4) дозирование; 5) смешение.
Движущая сила: разность сил, давлений, градиент напряжений (сдвиг, растяжение)
Скорость определяется законами механики твердых тел
Тепловые процессы связаны с теплообменом
1) нагревание; 2) охлаждение; 3) испарение; 4) конденсация; 5) плавление; 6) затвердевание; 7) выпаривание; 8) кристаллизация.
Движущая сила: разность температур
Скорость определяется законами теплопередачи
Химические процессы
связаны с химическими превращениями участвующих в процессе веществ и получением новых соединений
1) каталитический крекинг; 2) гидроочистка; 3) риформинг; 4) пиролиз и т.д.
Движущая сила: разность концентраций реагирующих веществ
Скорость определяется законами химической кинетик
КЛАССИФИКАЦИЯ АППАРАТОВ
В
химические
тепловые
основу классификации положен основной
процесс,
определяющий назначение аппарата
п о способу осуществления во времени
Периодические процессы
Характеризуются неустановившимся состоянием во времени
Работа делится на определенные циклы, в течение которых осуществляются все стадии процесса
Непрерывные процессы
Характеризуются установившимся режимом, не зависящим от времени
Обеспечивается непрерывный подвод сырья и вывод продуктов, установившееся состояние – среднестатическое
2. Основные признаки массообменных процессов
1) применяют для разделения смесей,
2) участвуют две фазы,
3) вещество переходит из одной фазы в другую за счет диффузии,

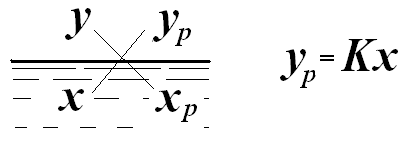

4) движущей силой является разность концентраций, y - yp
5) все массообменные процессы обратимы, направление процесса определяется законами фазового равновесия, фактическими концентрациями компонента в фазах и внешними условиями (t, p),
6) переход вещества из одной фазы в другую заканчивается при достижении динамического равновесия.
