17. Построение перспективы изделия
П
ерспективное
изображение изделия, группы мебели или
интерьера помогает наиболее полно
представить себе общее объёмно-пространственное
решение объекта разработки. Именно
поэтому, студенты, заинтересованные
в наиболее полном представлении
разрабатываемого ими изделия, могут
построить перспективу изделия.
Построение перспективы не является обязательным элементом курсового проекта.
Перспектива изделия выполняется на чертеже вместе с общими видами изделия.
При построении перспективы необходимо установить её вид (рис. 17.1), правильно выбрать точку зрения (рис. 17.2), определить расстояние от наблюдателя до картинной плоскости (рис. 17.3) и высоту горизонта (рис. 17.4).
Правильный выбор точки зрения (рис. 17.2) влияет на характер восприятия перспективы. При близком расположении точки зрения к переднему плану искажается глубина помещения, слишком далеком – предметы нагромождаются друг на друга, становятся плоскими. Средним расстоянием, при котором можно считать перспективу удачной, будет двойная ширина плоскости стены помещения.
Наилучшим углом зрения, характеризующим расстояние от наблюдателя до картинной плоскости (КП), следует считать угол 28°.
При построении перспективы одиночных изделий мебели и интерьеров помещений линию горизонта (ЛГ) следует проводить на уровне глаз сидящего человека – 1050 мм. В интерьерах общественных помещений с высокорасположенными перекрытиями горизонт следует устанавливать на уровне глаз человека в положении стоя или выше.
Н
аиболее
близка по характеристике интерьеру –
фронтальная перспектива.. Угловая
перспектива больше подходит к изображению
фрагментов интерьеров и особенно
при построении отдельных предметов
мебели.

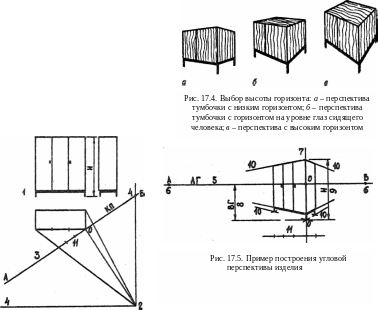

Построение угловой перспективы разбивается на ряд последовательных этапов (рис. 17.5):
Вычертить фасад, план и боковой вид изделия;
Выбрать точку зрения;
Провести картинную плоскость (перпендикулярно отрезку 02);
Найти точки схода А и В.
После этого необходимо перейти к построению изображения для чего:
Провести линию горизонта (ЛГ);
Отметить на ней главную точку картины 0 и точки схода А и Б;
Провести главную линию картины (перпендикулярно линии горизонта через точку 0);
Отложить от точки 0 вниз высоту горизонта (ВГ);
Отложить на главной линии картины высоту изделия (Н);
Соединить верхнюю и нижнюю точки высоты изделия с точками схода А и Б;
Последовательно откладывая на картинной плоскости отрезки, перенести их на изображение.
