Расчеты к табл. 1

П.12. Установка подоконных досок

S_под= (1,5+0,1) ×0,4×10+(1,2+0,1) ×0,4×1 = 6,9 м².

П.14. S_оп = 1,5×1,5×10+1,2×1,5×1 = 24,3 м².

П.15. S_дп = 2,1×1,0×1+2,1×0,9×5+2,1×1,2×2+2,1×0,7×3 = 21 м².

П.19. Полы из линолеума

Помещение 1. 1,4×1,2=1,68 м².

Помещение 2. 1,6×2,75=2,8 м².

Помещение 4. 1,66×4,48=7,44 м².

Помещение 5. 3,62×4,41=15,96 м².

Помещение 6. 3,21×5,19=16,66 м².

Помещение 7. 3,21×4,89=15,70 м².

Помещение 8. 2,5×2,75=6,86 м².

Помещение 9. 1,6×1,2=1,92 м².

Помещение 10. 1,6×2,75=4,4 м².

Помещение 12. 1,66×4,48=7,44 м².

Помещение 13. 3,62×4,41=15,96 м².

Помещение 14. 3,21×5,19=16,66 м².

Помещение 15. 3,21×4,89=15,70 м².

Помещение 16. 2,5×2,75=6,86 м².

S_лин=1,68+2,8+7,44+15,96+16,66+15,7+6,86+1,92+4,4+7,44+15,96+16,66+

+15,7+6,86=136,04 м².

П.20. Полы из керамической плитки

Помещение 3. 1,6×3,09=4,94 м².

Помещение 11. 1,6×3,09=4,94 м².

S_пл=4,94+4,94=9,88 м².

П.21. Штукатурка стен и перегородок

Помещение 1. (1,4+1,2) ×2×2,98-1,0×2,1-0,9×2,1=11,51 м².

Помещение 2. (1,6+2,75) ×2×2,98-0,7×2,1-0,9×2,1-1,6×2,98=17,8 м².

Помещение 3. (1,6+3,09) ×2×2,98-0,7×2,1=26,48 м².

Помещение 4. (1,66+4,48) ×2×2,98-0,9×2,1×2-1,6×2,98-1,2×2,1-2,5×2,98= =18,08 м².

Помещение 5. (3,62+4,41) ×2×2,98-1,5×1,5×2-1,2×2,1=40,84 м².

Помещение 6. (3,21+5,19) ×2×2,98-0,9×2,1-1,5×1,5×2=43,67 м².

Помещение 7. (3,21+4,89) ×2×2,98-1,5×1,5-0,9×2,1=44,12 м².

Помещение 8. (2,5+2,75) ×2×2,98-1,2×1,5-2,5×2,98=22,04 м².

Помещение 9. (1,6+1,2) ×2×2,98-0,7×2,1=15,22 м².

Помещение 10. (1,6+2,75) ×2×2,98-0,7×2,1×2-1,6×2,98=18,22 м².

Помещение 11 (1,6+3,09) ×2×2,98-0,7×2,1=26,48 м².

Помещение 12. (1,66+4,48) ×2×2,98-0,9×2,1×2-1,2×2,1-1,6×2,98-2,5×2,98= =18,08 м².

Помещение 13. (3,62+4,41) ×2×2,98-1,5×1,5×2-1,2×2,1=40,84 м².

Помещение 14. (3,21+5,19) ×2×2,98-0,9×2,1-1,5×1,5×2=43,67 м²_.

Помещение 15. (3,21+4,89) ×2×2,98-1,5×1,5-0,9×2,1=44,12 м².

Помещение 16. (2,5+2,75) ×2×2,98-2,5×2,98=23,84 м²

S_стен=11,51+17,8+26,48+18,08+40,84+43,67+44,12+22,04+15,22+18,22+

+26,4+8+18,08+40,84+43,67+44,12+23,84=455,01 м².

П.22. Штукатурка потолков

S_пот=S_лин+S_пл=136,04+9,88=145,92 м².

П.23. Клеевая покраска потолков

S_пот=S_лин+S_пл=136,04+9,88=145,92 м².

П.24. Оклейка обоями стен и перегородок

S_обои=S_стен-S_туалет=455,01-52,96=402,05 м².

П.25. Масляная окраска оконных заполнений

S_ок×2,8=(1,5×1,5×10+1,2×1,5×1) ×2,8=68,04 м².

П.26. Масляная окраска дверных заполнений

S_дв×2,4=(2,1×0,9×1+2,1×1,0×5+1,2×2,1×2+0,7×2,1×3) ×2,4=52,42 м².

П.27. Остекление окон

S_ок×2=(1,5×1,5×10+1,2×1,5×1) ×2=48,6 м².

П.28. Отделка стен керамической плиткой

Помещение 3. (1,6+3,09) ×2×2,98-0,7×2,1=26,48 м².

Помещение 11. (1,6+3,09) ×2×2,98-0,7×2,1=26,48 м².

S_туалет =26,48+26,48=52,96 м².

1.3. Разработка котлована экскаватором

Примечание: грунт – песок.

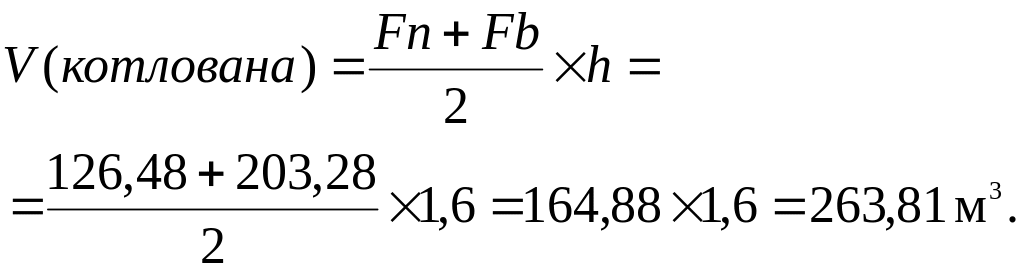

Подсчет объема котлована

Площадь нижнего основания:

= 10,2 × 12,4 = 126,48 м².

Площадь верхнего основания:

= 13,2 × 15,4 = 203,28 м².

1.4. Раскладка фундаментных плит

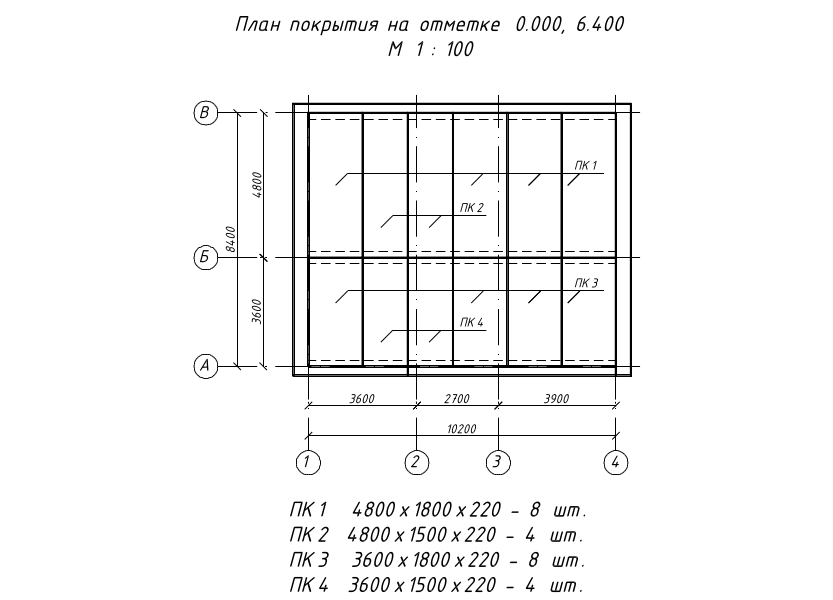

1.5. Раскладка плит перекрытий и покрытий

1.6. Спецификация сборных элементов

Спецификация сборных элементов необходима при выборе основных монтажных механизмов при возведении подземной и наземной частей здания, а также их отдельных частей или узлов. Выполняется в виде табл. 2. В курсовом проекте в табл. 2 включают 10–15 наименований массивных, крупногабаритных, а также наиболее характерных и часто встречающихся сборных железобетонных конструкций.

Порядок заполнения табл. 2

1. Из табл. 1 выбирают 10–15 конструкций и записывают в графы 1, 2, 6.

2. В графе 3 чертятся конструкции в аксонометрии с указанием размеров:

l – длина;

b – ширина;

h – высота.

3. Графа 4 получается перемножением размеров конструкции:

V= l × b × h.

4. Графа 5 получается перемножением графы 4 на объемную массу ж/б конструкции (для фундаментных плит, блоков и перемычек – 2,4 т/м³, для пустотных плит – Прил. 12, 13).

5. Графа 7 получается:

• в числителе – перемножением гр. 4 на гр. 6;

• в знаменателе – перемножением гр. 5 на гр. 6.

Таблица 2
