Федеральное агентство по образованию

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«Тюменский государственный нефтегазовый университет»

Кафедра «Проектирование и эксплуатация

нефтегазопроводов и хранилищ»

Курсовая работа

По дисциплине: Проектирования и эксплуатация нефтебаз

НА ТЕМУ:

«Проект перевалочной нефтебазы в районе г.Грозный»

Выполнил: студент группы

НТХ з-09-3 Жамалов А.И.

Проверил: Закирзаков А.Г.

Оценка_________________

Подпись________________

Тюмень 2015

С одержание:

Введение

1. Определение исходных расчетных данных.

2. Выбор оптимальных типоразмеров резервуаров.

3. Компоновка резервуарного парка.

4. Расчет железнодорожной эстакады.

5. Гидравлический расчет трубопроводов.

6. Подбор насосно-силового оборудования

7. Механический расчет трубопроводов

8. Расчет дыхательных клапанов.

Список использованной литературы.

Приложение.

В ведение

Современные нефтебазы представляют собой сложный инженерно–технический комплекс, включающий здания и сооружения, трубопроводы, резервуары, насосные станции и специальное оборудование, предназначенное для приема, хранения и реализации нефтепродуктов.

Нефтебазы в зависимости от преобладающих операций делят на перевалочные и распределительные.

Перевалочные базы предназначены для перегрузки (перевалки) нефти или нефтепродуктов с одного вида транспорта на другой. Кроме того, нефтепродукты и нефть могут поступать также и по маги­стральному нефтепродуктопроводу. Перевалочные базы имеют значительный грузооборот и общий объем, развитые приемо-раздаточные устройства и мощное насосное хозяйство. Располагают базы вблизи железных дорог, на берегах морей и судоходных рек.

Распределительные нефтебазы предназначены для непродолжительного хранения нефтепродуктов и снабжения ими потребителей. Они имеют небольшой объем и небольшой район обслуживания. Распределительные базы делят на вод­ные, водно-железнодорожные, железнодорожные, автодорожные и базы, снаб­жение которых производится от магистральных нефтепродуктопроводов.

Основными операциями нефтебаз являются:

1. прием нефти и нефтепродуктов, прибывающих по железной дороге и водным транспортом, а также по трубопроводу;

2. хранение нефти и нефтепродуктов;

3. выдача нефтепродуктов потребителям.

1. Определение исходных расчетных данных.

1.1. Расчетная температура нефтепродуктов

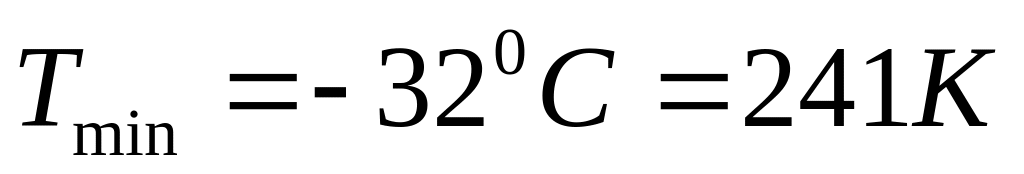

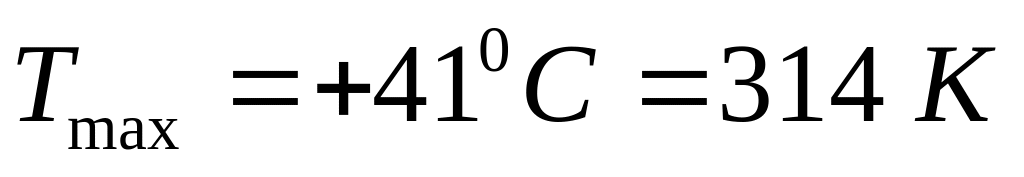

Для определения расчетных данных необходимо задаться температурой нефтепродуктов. Температура жидкости будет приблизительно равна температуре окружающей его среды, т.е. температуре воздуха. Согласно заданию на проектирование для г.Грозный принимаем по СНиП 23-01-99 «Строительная климатология» температуру самой холодной пятидневки (для гидравлического расчёта) и абсолютно максимальную (для определения давления насыщенных паров) соответственно:

;

1.2. Определение расчетной вязкости

Расчет вязкости проводится при минимальной и максимальной температуре окружающей среды района проектирования.

,

(1.1)

где – кинематическая вязкость при расчетной температуре Т, м²/с;

– кинематическая вязкость при известной температуре Т_*, м²/с;

– коэффициент крутизны вискограммы, определяемый по зависимости:

,

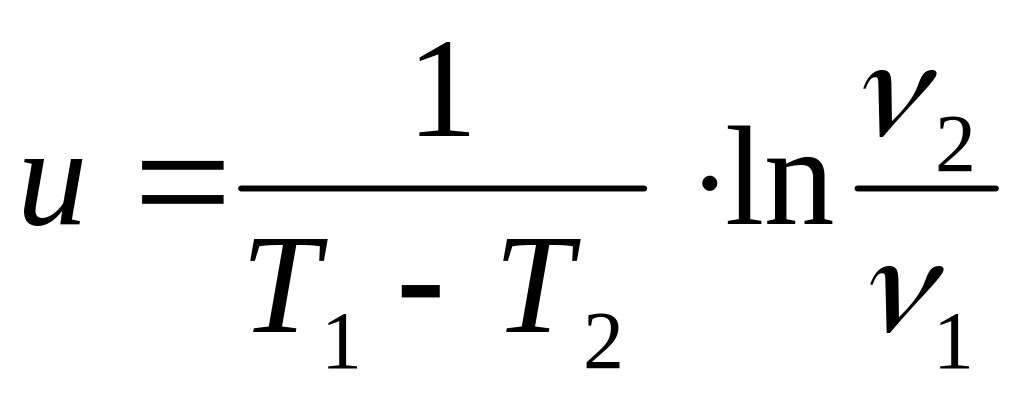

(1.2)

где – известное значение вязкости нефти при температуре Т₁, м²/с;

– известное значение вязкости нефти при температуре Т₂, м²/с.

Для дизельного топлива Д_з.

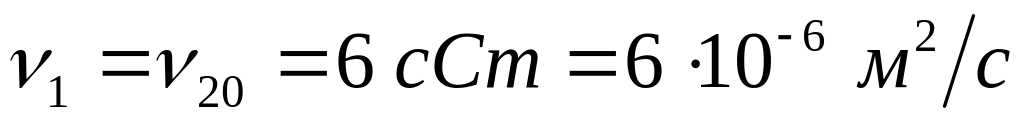

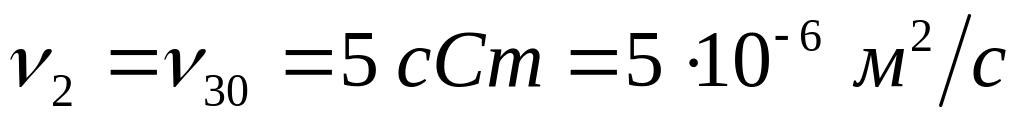

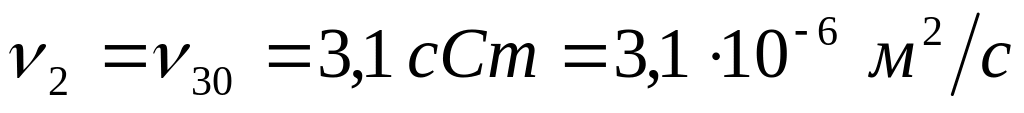

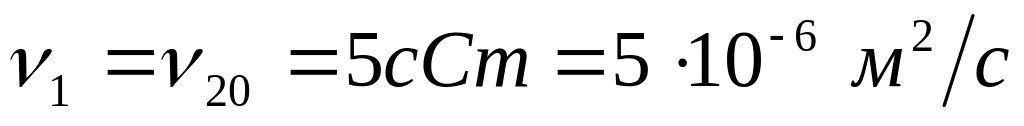

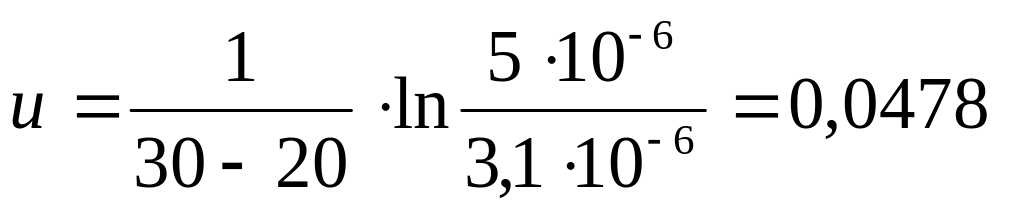

Принимая и находим:

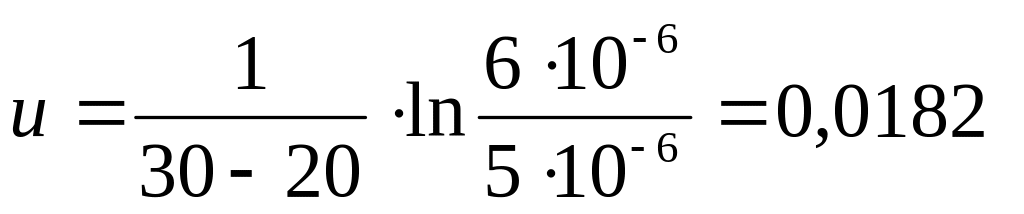

1/°С

Расчетное значение кинематической вязкости:

;

.

Расчет вязкости дизельного топлива Дл.

Принимая и находим:

1/°С

Расчетное значение кинематической вязкости:

;

.
