Лекция №14
Измерения в sdh
таблица 1

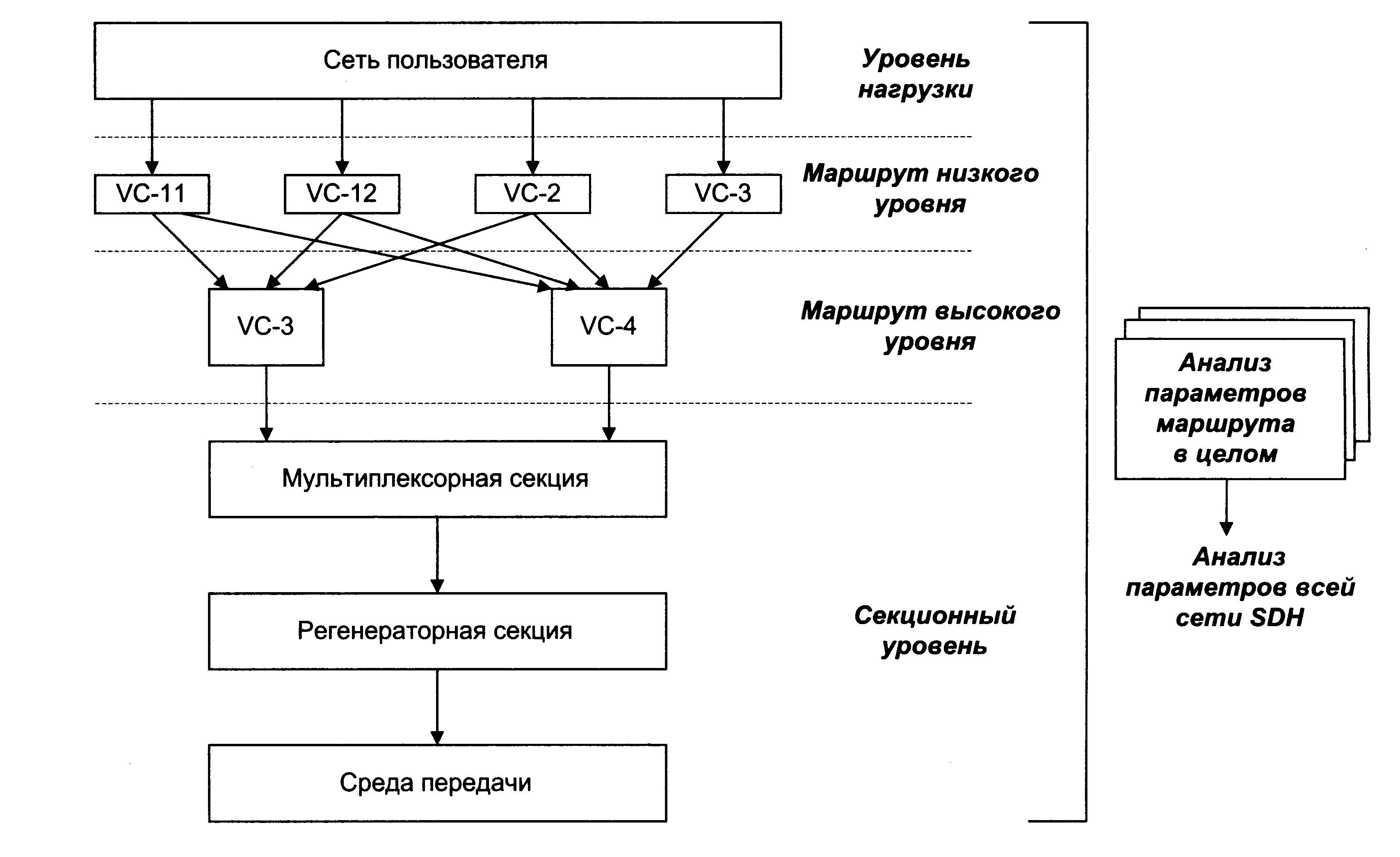

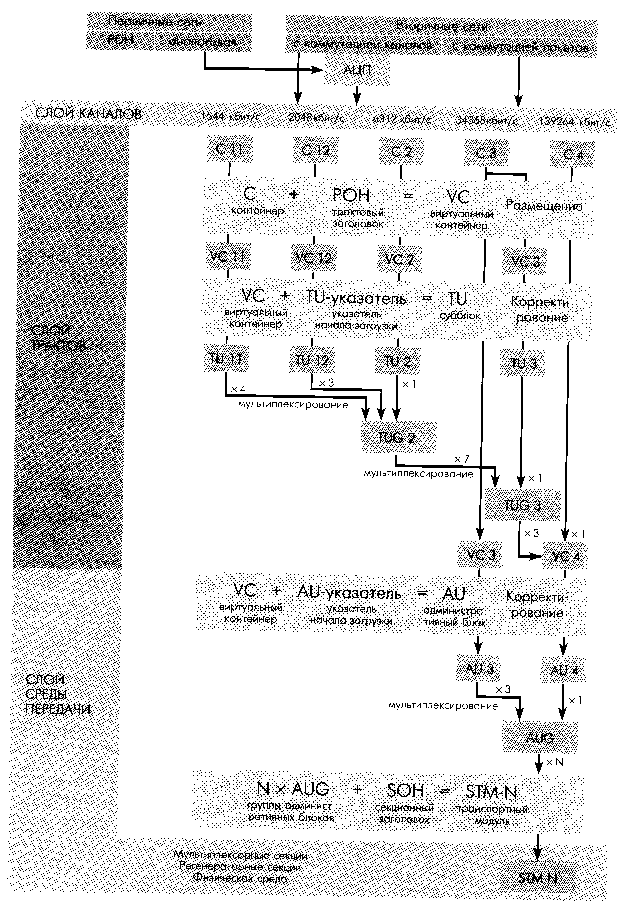

Уровни архитектуры |
Параметры |
Уровень нагрузки |
Параметры электрических интерфейсов, параметры потоков PDH, джиттер нагрузки, процесс загрузки/выгрузки. |
Маршрут низкого уровня |
Параметры ошибок, анализ сообщений о неисправностях. Анализ заголовков. |
Маршрут высокого уровня |
Параметры ошибок, анализ сообщений о неисправностях. Анализ заголовков. |
Секционный уровень |
Параметры электрических/оптических интерфейсов. Параметры ошибок, анализ сообщений о неисправностях. Контроль автоматического переключения. Анализ джиттера и вандера линейного сигнала. |
Маршрут в целом |
Анализ виртуального контейнера. Анализ логического взаимодействия устройств в составе маршрута. Проверка процессов генерации, ,передачи и анализа сообщений о неисправностях. |
Сеть SDH |
Анализ системы синхронизации и работы указателей, Анализ параметров качества системы передачи (производительность, надежность и т.д.). Работа системы управления. |
Классификация измерений в sdh

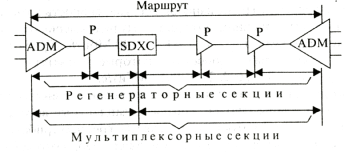

По типу компонента сети (мвв, Коммутаторы, Регенераторы)
В соответствии со структурой тракта
По методу проведения измерений (Функциональное, Стрессовое, Логическое тестирование)
Функциональное тестирование Функциональное тестирование выполняется путем пассивного мониторинга и предусматривает выполнение измерений, связанных с проверкой функционирования отдельных элементов тракта и сети в целом.
Стрессовое тестирование позволяет имитировать различного вида ситуации в сети и проверять реакцию на них элементов сети. Такого вида тестирование проводится с отключением трактов.
Логическое тестирование предусматривает анализ обмена управляющей информацией в сети SDH как между элементами сети, так и между системой передачи и системой управления.

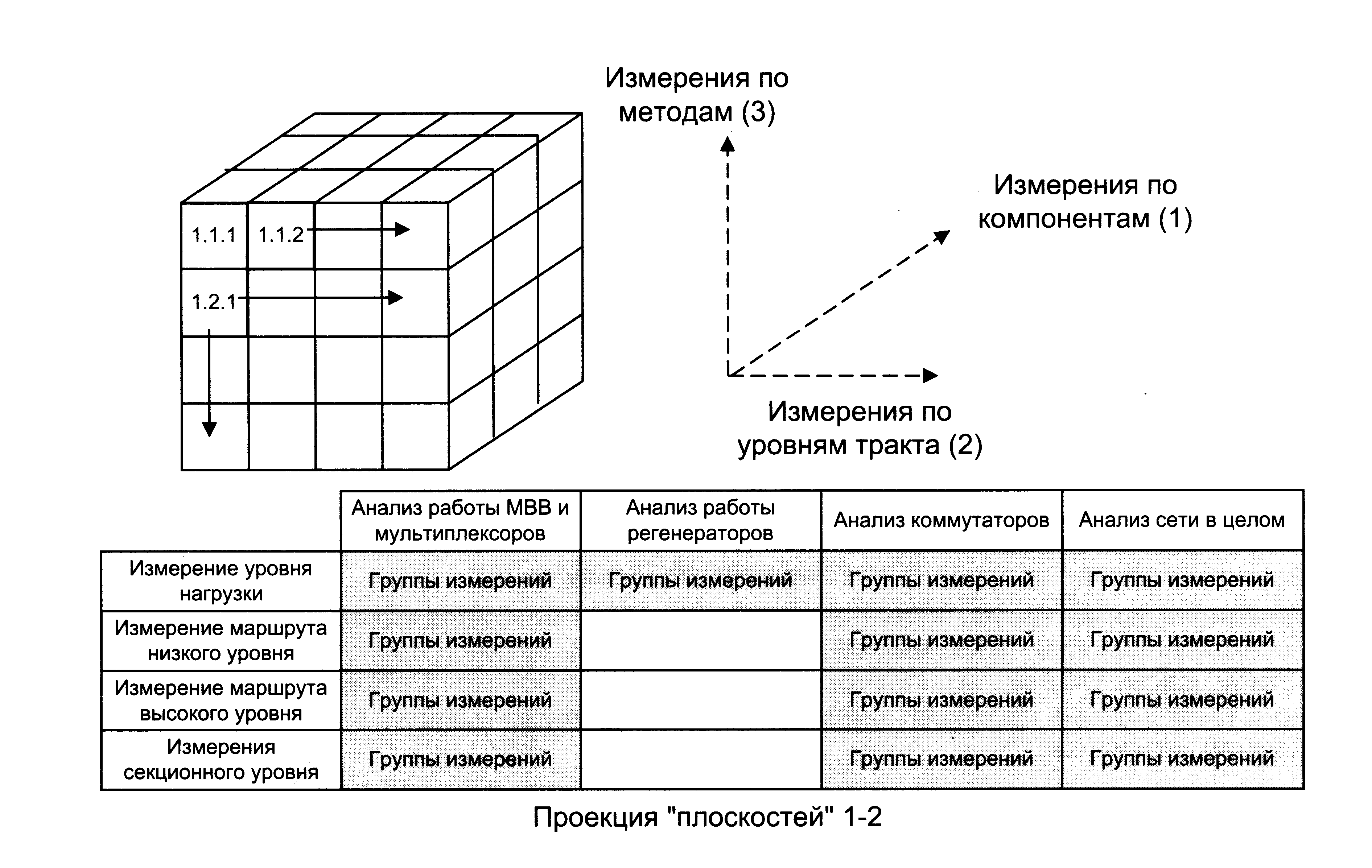

Используя рассмотренные «оси координат», можно построить классификацию измерений в системе SDH. Используя трехмерную модель, группы измерений можно указать, используя три координаты: X, Y, Z,
где Х - номер в классификации по компонентам сети,
Y – номер в классификации по уровням измерений,
Z – номер по типу метода измерений.
Классификация по компонентам |
(1) Секционный уровень |
(2) Маршрут низкого ранга |
(3) Маршрут высокого ранга |
(4) уровень нагрузки |
(5) уровень маршрута |
(6) уровень сети |
(1) МВВ |
1.1. Z |
1.2. Z |
1.3. Z |
1.4. Z |
1..5. Z |
- |
(2) МХ |
2.1. Z |
- |
- |
- |
- |
- |
(3) Регенераторы |
3.1. Z |
- |
- |
- |
- |
- |
(4) SDXC |
4.1. Z |
4.2. Z |
4.3. Z |
- |
4.5. Z |
- |
(5) Сеть в целом |
5.1. Z |
5.2. Z |
5.3. Z |
5.4. Z |
5.5. Z |
5.6. Z |
Классификация по методам |
(1) Секционный уровень |
(2) Маршрут низкого ранга |
(3) Маршрут высокого ранга |
(4) уровень нагрузки |
(5) уровень маршрута |
(6) уровень сети |
(1)Функциональные тесты |
X.1.1 |
X.2.1 |
X.3.1 |
X.4.1 |
X.5.1 |
X.6.1 |
(2)Стрессовое тестирование |
X.1.2 |
X.2.2 |
X.3.2 |
X.4.2 |
X.5.2 |
X.6.2 |
(3)Логическое тестирование |
X.1.3 |
X.2.3 |
X.3.3 |
X.4.3 |
X.5.3 |
X.6.3 |
Классификация по методам |
(1) МВВ |
(2) МХ |
(3) Регенераторы |
(4) SDXC |
(5) Сеть в целом |
(1)Функциональные тесты |
1.Y.1 |
2.Y.1 |
3.Y.1 |
4.Y.1 |
5.Y.1 |
(2)Стрессовое тестирование |
1.Y.2 |
2.Y.2 |
3.Y.2 |
4.Y.2 |
5.Y.2 |
(3)Логическое тестирование |
- |
- |
- |
- |
5.Y.3 |
