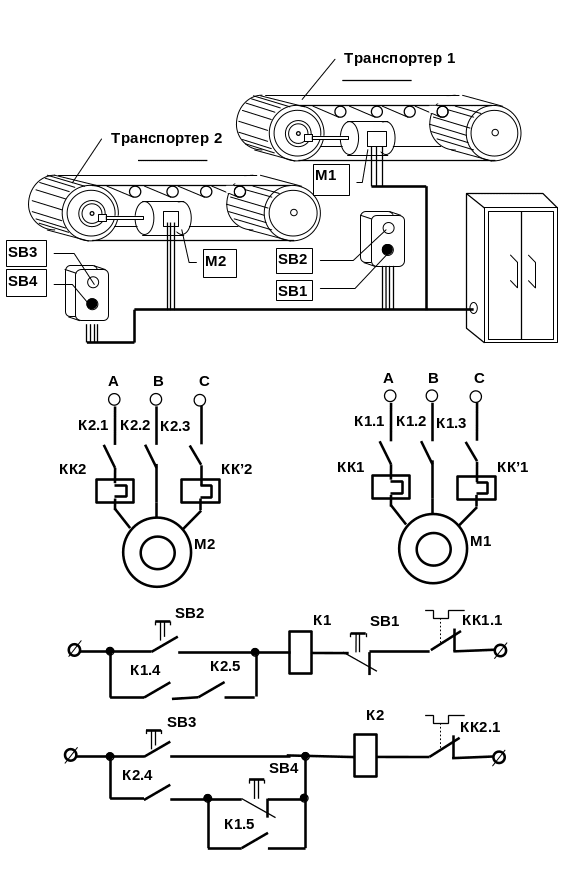

Вопросы к схеме s_24

1. Что за элемент K2.5 и влияет ли он на состояние SB2 ?

2. Что произойдет при нажатии кнопки SB1 и последующем ее отпускании ?

3. Что произойдет при нажатии SB4 и ее последующем отпускании ?

4. Каким образом включить транспортер 1 ?

5. Что произойдет после нажатия и последующего отпускания кнопки SB3 ?

6. Могут ли транспортеры работать без удержания кнопок в нажатом состоянии ?

7. Что произойдет при нажатии SB2 и последующем ее отпускании ?

8. Возможно ли и каким образом включить транспортер 2 без включения транспортера 1 ?

9. Возможно ли и каким образом включить транспортер 1 без включения транспортера 2 ?

10. В каких случаях происходит срабатывание теплового реле KK1 и как это повлияет на работу транспортеров ?

11. В каких случаях происходит срабатывание теплового реле KK2 и повлияет ли это на работу транспортеров ?

12. Может ли транспортер 1 работать без включения транспортера 2 ?

13. Что будет наблюдаться при одновременном нажатии и дальнейшем удержании кнопок SB3 и SB4 ?

14. Возможно ли и каким образом включить транспортер 1 при сработавшем тепловом реле KK2 ?

15. Возможно ли и каким образом включить транспортер 2 при сработавшем тепловом реле KK1 ?

16. Возможно ли и каким образом (какой комбинацией нажатия кнопок) осуществлять управление направлением вращения двигателя М1 ?

17. Что будет наблюдаться при одновременном нажатии и удержании кнопок SB3 и SB4 ?

18. Что будет наблюдаться при одновременном нажатии и удержании кнопок SB1 и SB2 ?

19. Как изменится работа схемы управления транспортерами, если элементы К1.4 и К2.5 поменять в схеме местами ?

20. Как изменится работа схемы управления транспортерами, если элементы К1 и SB2 поменять в схеме местами ?

21. Как изменится работа схемы управления транспортерами, если элементы К1.1 и К1.2 поменять в схеме местами ?

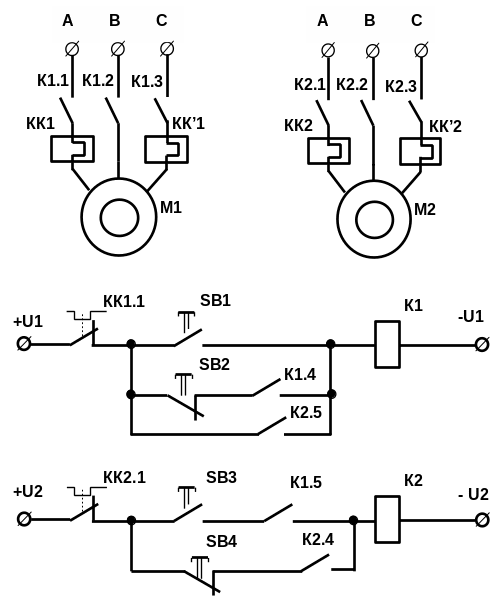

Схема S_25

red 30.08.2007

Вопросы к схеме s_25

1. Что за элемент K2.5 и влияет ли он на состояние SB2 ?

2. Что произойдет при нажатии кнопки SB2 и последующем ее отпускании ?

3. Каким образом включить транспортер 1 ?

4. Каким образом включить транспортер 2 ?

5. Что произойдет после нажатия и последующего отпускания кнопки SB3 ?

6. Могут ли транспортеры работать без удержания кнопок в нажатом состоянии ?

7. Что произойдет при нажатии SB4 и последующем ее отпускании ?

8. Что произойдет при нажатии SB1 и последующем ее отпускании ?

9. Может ли транспортер 1 работать без включения транспортера 2 и почему ?

10. В каких случаях происходит срабатывание теплового реле KK2 и повлияет ли это на работу транспортера 1 ?

11. В каких случаях происходит срабатывание теплового реле KK1 и как это повлияет на работу транспортеров ?

12. Может ли транспортер 2 работать без включения транспортера 1 ?

13. Что будет наблюдаться при одновременном нажатии и дальнейшем удержании кнопок SB3 и SB4 ?

14. Что будет наблюдаться при одновременном нажатии и дальнейшем удержании всех кнопок (SB1… SB4) ?

15. Возможно ли и каким образом включить транспортер 1 при сработавшем тепловом реле KK2 ?

16. Возможно ли и каким образом включить транспортер 2 при сработавшем тепловом реле KK1 ?

17. Возможно ли и каким образом (какой комбинацией нажатия кнопок) осуществлять управление направлением вращения двигателя M1 ?

18. Что будет наблюдаться при одновременном нажатии и удержании кнопок SB1 и SB2 ?

19. Как изменится работа схемы управления транспортерами, если элементы К1.1 и К1.3 поменять в схеме местами ?

20. Как изменится работа схемы управления транспортерами, если элементы К1 и SB1 поменять в схеме местами ?

21. Как изменится работа схемы управления транспортерами, если элементы К1.5 и SB4 поменять в схеме местами ?

Схема S_26

ed 29.08.2010
