Вопросы к схеме s_22

1. Что за элемент K2.5 и влияет ли он на состояние SB2 ?

2. Что произойдет при нажатии кнопки SB1 и последующем ее отпускании ?

3. Каким образом включить транспортер 1 ?

4. Каким образом включить транспортер 2 ?

5. Что произойдет после нажатия и последующего отпускания кнопки SB3 ?

6. Что произойдет при нажатии и отпускании кнопки SB2 ?

7. Могут ли транспортеры работать при отпущенных кнопках ?

8. Что произойдет при нажатии и отпускании кнопки SB4 ?

9. В каких случаях происходит срабатывание теплового реле KK2 и повлияет ли это на работу транспортера 1 ?

10. В каких случаях происходит срабатывание теплового реле KK1 и как это повлияет на работу транспортеров ?

11. Может ли транспортер 1 работать без включения транспортера 2 и почему?

12. Может ли транспортер 2 работать без включения транспортера 1 и почему?

13. Возможно ли и каким образом включить транспортер 1 при сработавшем тепловом реле KK1 ?

14. Возможно ли и каким образом включить транспортер 1 при сработавшем тепловом реле KK2 ?

15. Возможно ли и каким образом включить транспортер 2 при сработавшем тепловом реле KK1 ?

16. Возможно ли и каким образом (какой комбинацией нажатия кнопок) осуществлять управление направлением вращения двигателя M1 ?

17. Что будет наблюдаться при одновременном нажатии и удержании кнопок SB3 и SB4 ?

18. Что будет наблюдаться при одновременном нажатии и дальнейшем удержании всех кнопок (SB1… SB4) ?

19. Как изменится работа схемы управления транспортерами, если элементы К1.4 и К1.5 поменять в схеме местами ?

20. Как изменится работа схемы управления транспортерами, если элементы К1 и K2.5 поменять в схеме местами ?

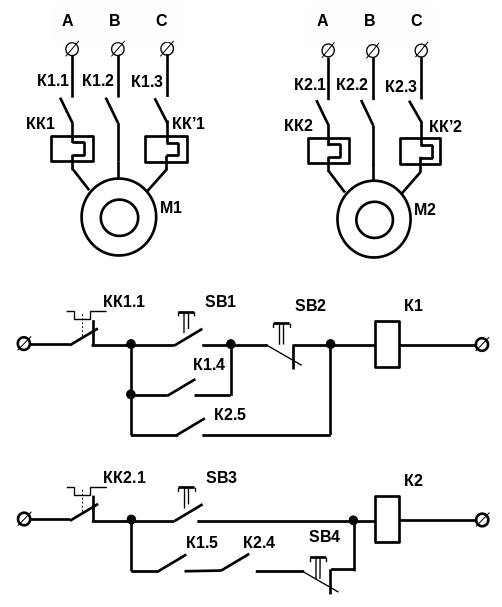

Схема S_23

red 30.08.2010

Вопросы к схеме s_23

1. Существует ли взаимное влияние элементов K2.4 и SB4 ?

2. Что произойдет при нажатии и последующем отпускании кнопки SB1 ?

3. Что произойдет при нажатии и последующем отпускании кнопки SB2 ?

4. Что произойдет при нажатии и последующем отпускании кнопки SB3 ?

5. Что произойдет при нажатии и последующем отпускании кнопки SB4 ?

6. Могут ли транспортеры 1 и 2 работать одновременно и, если могут, то каким образом их выключить ?

7. Зависит ли ток в цепях катушек реле 1 и 2 от мощности двигателей транспортеров ?

8. Что за элемент показан на схеме под обозначением K2 ?

9. В каких случаях происходит срабатывание теплового реле KK2 и повлияет ли это на работу транспортера 1 ?

10. Возможно ли и каким образом включить транспортер 2 без включения транспортера 1 ?

11. Возможно ли и каким образом включить транспортер 1 без включения транспортера 2 ?

12. Что будет наблюдаться при одновременном нажатии и удержании кнопок SB1 и SB2 ?

13. Что будет наблюдаться при одновременном нажатии и удержании кнопок SB3 и SB4 ?

14. Повлияет ли срабатывание теплового реле KK1 на работу транспортера 2 ?

15. Возможно ли и каким образом включить транспортер 1 при сработавшем тепловом реле KK2 ?

16. Что будет наблюдаться при одновременном нажатии и удержании кнопок SB3 и SB4 ?

17. Что будет наблюдаться при одновременном нажатии и удержании кнопок SB1 и SB2 ?

18. Как изменится работа схемы управления транспортерами, если элементы К1.4 и К2.5 поменять в схеме местами ?

19. Как изменится работа схемы управления транспортерами, если элементы К1.5 и SB4 поменять в схеме местами ?

20. Как изменится работа схемы управления транспортерами, если элементы КК1.1 и К1 поменять в схеме местами ?

Схема S_24

red 30.08.2010
