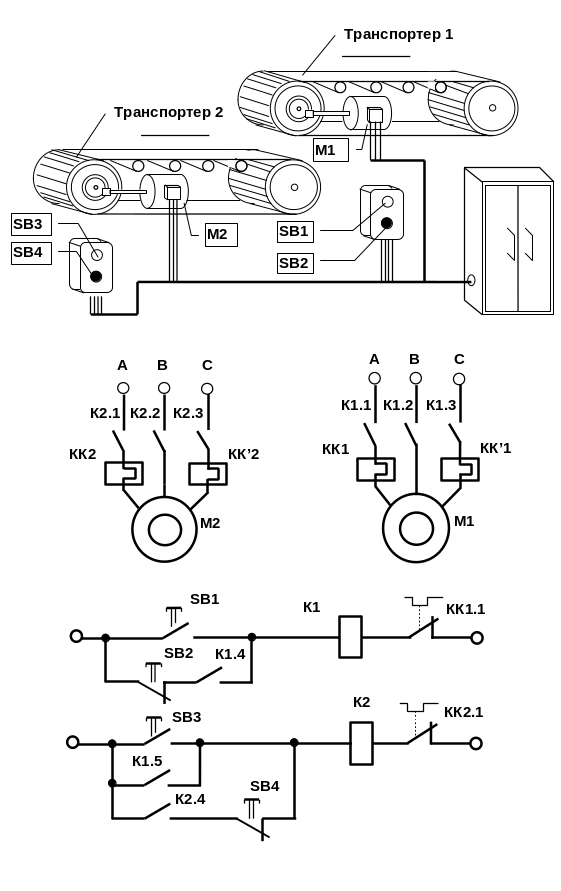

Вопросы к схеме s_28
Что за элемент K2.4 и может ли он влиять на состояние SB1 ?
Что произойдет при нажатии кнопки SB1 и последующем ее отпускании ?
Что произойдет после нажатия и последующего отпускания кнопки SB3 ?
Что произойдет при нажатии и отпускании кнопки SB2 ?
Что произойдет при нажатии и отпускании кнопки SB4 ?
Каким образом включить транспортер 1 ?
Каким образом включить транспортер 2 ?
Могут ли транспортеры работать при отпущенных кнопках ?
В каких случаях происходит срабатывание теплового реле KK2 и повлияет ли это на работу транспортера 1 ?
В каких случаях происходит срабатывание теплового реле KK1 и как это повлияет на работу транспортеров ?
Может ли транспортер 1 работать без включения транспортера 2 и почему ?
Может ли транспортер 2 работать без включения транспортера 1 и почему ?
Возможно ли и каким образом включить транспортер 1 при сработавшем тепловом реле KK1 ?
Возможно ли и каким образом включить транспортер 1 при сработавшем тепловом реле KK2 ?
Повлияет ли срабатывание теплового реле кк1 на работу транспортера 2
Возможно ли и каким образом включить транспортер 2 при сработавшем тепловом реле KK2 ?
Возможно ли и каким образом (какой комбинацией нажатия кнопок) осуществлять управление направлением вращения двигателя M1 ?
Что будет наблюдаться при одновременном нажатии и удержании кнопок SB3 и SB4 ?
Как изменится работа схемы управления транспортерами, если элементы К1.4 и К1.5 поменять в схеме местами ?
Как отразится на работе системы изменение полярности подключения источника напряжения U2?
Как изменится работа схемы управления транспортерами, если элементы SB1 и K2.5 поменять в схеме местами ?
Какая команда (Пуск/Стоп) имеет преимущество при управлении транспортером 1, если одновременно нажать и удерживать кнопки «ПУСК» и «СТОП» транспортера 1 ?
Схема S_29
ed 29.08.2010
Вопросы к схеме s_29
Что за элемент K2.4 и может ли он влиять на состояние SB4 ?
Что произойдет при нажатии кнопки SB1 и последующем ее отпускании ?
Что произойдет после нажатия и последующего отпускания кнопки SB3 ?
Что произойдет при нажатии и отпускании кнопки SB2 ?
Что произойдет при нажатии и отпускании кнопки SB4 ?
Каким образом включить транспортер 1 ?
Каким образом включить транспортер 2 ?
Могут ли транспортеры работать при отпущенных кнопках ?
В каких случаях происходит срабатывание теплового реле KK2 и повлияет ли это на работу транспортера 1 ?
В каких случаях происходит срабатывание теплового реле KK1 и как это повлияет на работу транспортеров ?
Может ли транспортер 1 работать без включения транспортера 2 и почему ?
Может ли транспортер 2 работать без включения транспортера 1 и почему ?
Возможно ли и каким образом включить транспортер 1 при сработавшем тепловом реле KK1 ?
Возможно ли и каким образом включить транспортер 1 при сработавшем тепловом реле KK2 ?
Повлияет ли срабатывание теплового реле кк1 на работу транспортера 2
Возможно ли и каким образом включить транспортер 2 при сработавшем тепловом реле KK2 ?
Возможно ли и каким образом (какой комбинацией нажатия кнопок) осуществлять управление направлением вращения двигателя M1 ?
Что будет наблюдаться при одновременном нажатии и удержании кнопок SB3 и SB4 ?
Как изменится работа схемы управления транспортерами, если элементы К1.5 и К2.4 поменять в схеме местами ?
Как изменится работа схемы управления транспортерами, если элементы SB4 и K2.4 поменять в схеме местами ?
Какая команда (Пуск/Стоп) имеет преимущество при управлении транспортером 2, если одновременно нажать и удерживать кнопки «ПУСК» и «СТОП» транспортера 2 ?
Схема S_30
ed 29.08.2010
