БЛАНК ЗАВДАННЯ

Завдання № b-1

1. Умови завдання.

Умови завдання. Розрахувати бокове одностороннє природне освітлення та загальне освітлення люмінесцентними лампами для виробничого приміщення, яке має вікон (рис. 1). Будівля, в якій розташовано виробниче приміщення, знаходиться в Миколаївській області, що належить до IV поясу світлового клімату і південніше 50^° північної ширини. Вікна приміщення знаходяться в зовнішніх стінах будівлі і зорієнтовані за азимутом . Розташування робочої поверхні у виробничому приміщенні приведено на рис. 2. Навпроти вікон приміщення знаходиться затіняючи будівля висотою , м і на відстані , м (рис. 3). У виробничій діяльності виконуються роботи заданої точності . Усі необхідні дані для розрахунку приведені в таблиці вихідних даних. Крім того, виконується розрахунок загального рівномірного освітлення люмінесцентними лампами.

Рис. 1. Геометрія розрахункового приміщення

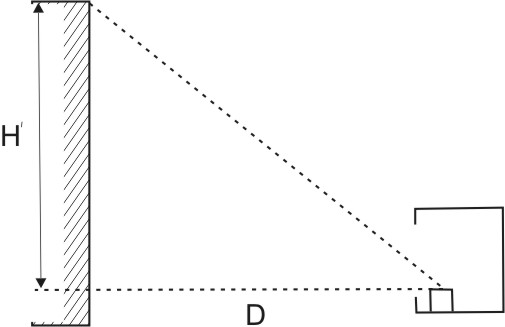

Рис. 2. Розташування робочої поверхні Рис. 3. Розташування протилежної будівлі

у виробничому приміщенні

2. Вихідні дані

№	Параметри	Позначення	Розмірність	Значення
1	Довжина приміщення	a	м	7,5
2	Ширина приміщення	b	м	6,5
3	Висота приміщення	H	м	3,2
4	Ширина вікна	c	м	1,6
5	Висота вікна	d	м	2,1
6	Кількість вікон		шт.	3
7	Висота верхнього краю вікна відносно умовної робочої поверхні	h	м	2,2
8	Відстань розрахункової точки (робочої поверхні) до зовнішньої стіни	l	м	6
9	Висота карнізу протилежної будівлі відносоно підвіконня		м	6
10	Відстань до затіняючої будівлі	D	м	16,0
11	Азимут		град	226…315
12	Точність зорових робіт	T	-	Малої точності (V розряд зорової роботи)
13	Вид світлопропускаючого матеріалу	-	-	Подвійне листове віконне скло
14	Вид віконної рами	-	-	Спарена дерев’яна рама
15	Сонцезахисні пристрої	-	-	Внутрішні вертикальні жалюзі
16	Стан стелі	-	-	Гладка поверхня; колір-білий напівматовий
17	Стан стін	-	-	Гладка поверхня; колір кремово-білий
18	Стан поверхні підлоги	-	-	Лінолеум оливково-зеленого кольору

Керівник роботи _____________ О.В. Макарова

Отримав __________________ 2014 р.

Студент __________________

Група __________________
