4.6 Расчёт поясных сварных швов.
Определим сдвигающую силу приходящую на 1 погонный см длины балки.
Вычислим высоту сварного шва:
В соответствии со
СНиП ІІ-23-81* таблице 38* принимаем
4.7 Расчёт опорных ребер.
Толщина ребра tr ≥ tw tr=12мм=1.2см
Требуемая ширина определяется из условия работы его на смятие:
определяем в
соответствии со СНиП ІІ-23-81* таблице
52*
=3460кг/см
br=20см

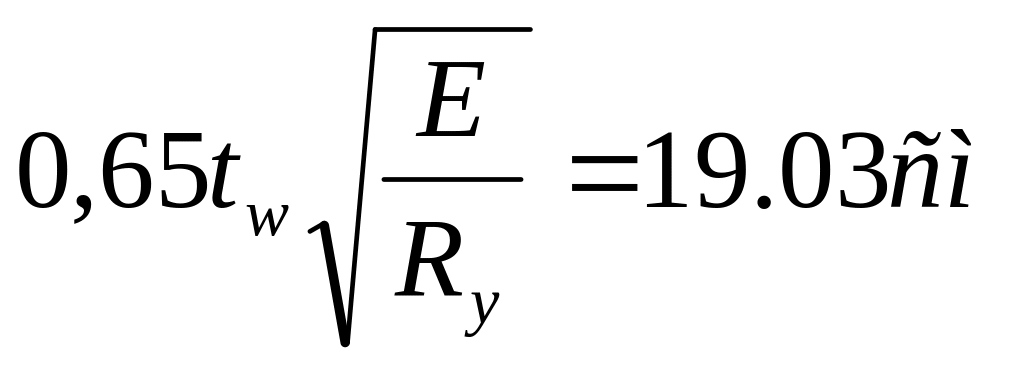

Проверим местную устойчивость ребра:
Проверим напряжение смятия :
2546,8<3460
Проверим опорный участок балки на устойчивость:
Определяем коэффициент продольного изгиба по СНиП ІІ-23-81* таблице 72
Проверим устойчивость стержня :
Вычислим толщину сварных швов , прикрепляющих опорное ребро к стенке балки:
В соответствии со
СНиП ІІ-23-81* таблице 38* принимаем
4.8 Расчет узлов сопряжения балок
При поэтажном сопряжении соединение балок выполняется монтажными сварными швами минимальной толщины.
4.9 Монтажный стык балок выбираем следующего типа:
5.Расчет колонны.
Расчетная длинна колонны:
Нагрузка на колонну:
N=2*Q=122248кг
5.1 Расчет стержня сквозной колонны с планками:
Предварительно зададим гибкость стержня:
Определяем коэффициент продольного изгиба по СНиП ІІ-23-81* таблице 72
Требуемая площадь сечения:
В соотретствии с сортаментом на металлопрокат по ГОСТ 8240-72 принимаем следующий номер швеллера №=27
h=270мм
Ав=35,2см
Определим действительную гибкость стержня колонны:
Проверим принятое сечение на устойчивость:
22848
< 2450
Зададим гибкость одной ветви относительно оси 1-1:
Находим гибкость относительно оси у-у:

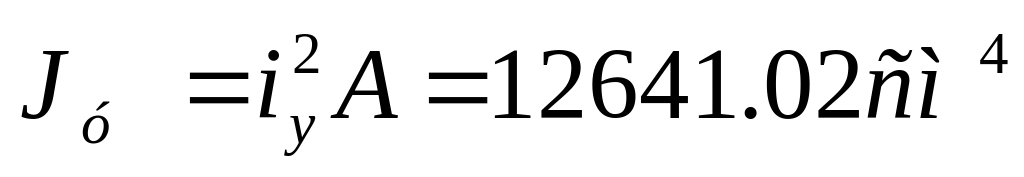

Требуемый радиус инерции и момент инерции относительно оси у-у:
Определим расстояния между осями ветвей:
Размеры планок:
b=31см -Ширина сечения колонны
Ширина :
t1=10мм
Расстояние между планками:
Принимаем расстояние
между планками:

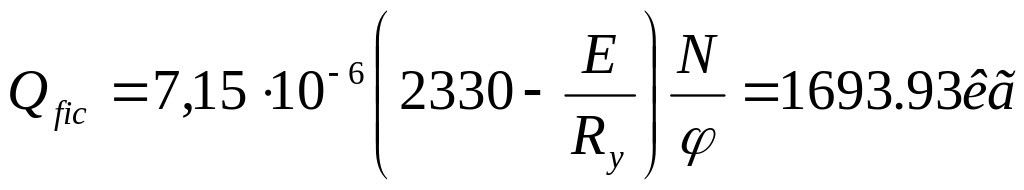

Условная поперечная сила , приходящая на систему планок:
Изгибающий момент в планке:
Перерезывающая сила:

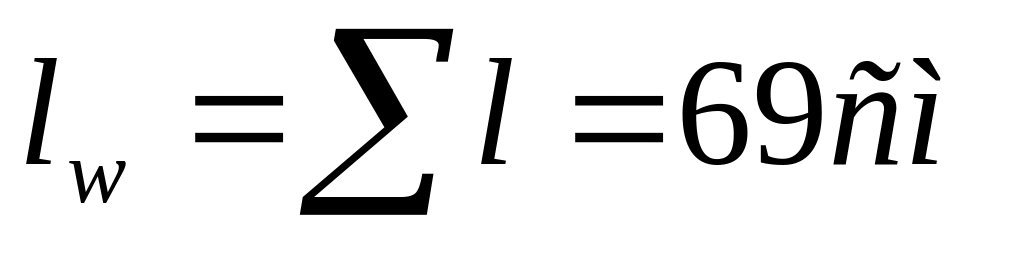

Рассчитаем сварные швы прикрепляющую планку к ветвям колонны:
В соответствии со
СНиП ІІ-23-81* таблице 38* принимаем
Проверим прочность сварного шва:
По металлу шва:
1358.09<
1850
По металлу границы сплавления:
950.65
< 1710
5.2 Расчет базы колонны
при классе бетона
В 7.5
Сопротивление
материала фундамента осевому сжатию:
Ширина опорной плиты :
tт=10мм
Свес плиты :
С<
Принимаем С=10,5см,
B=50см
Длинна опорной плиты:
L=50cм
Определяем реактивное давление фундамента:
50 <
55.08 кг/см

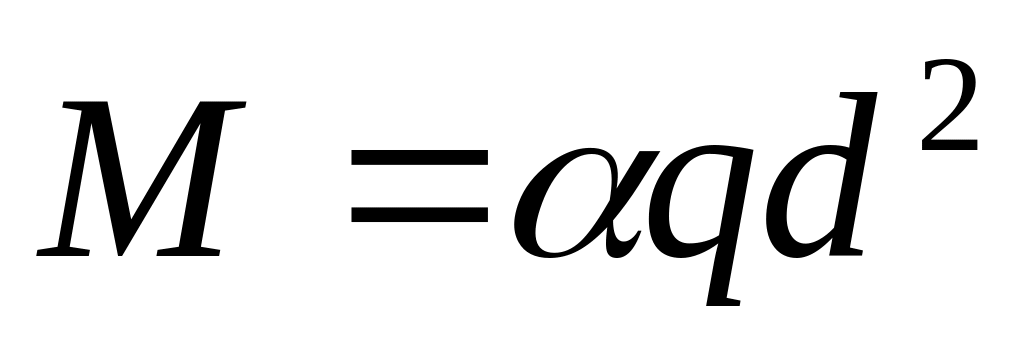

Максимальный изгибающий момент:
Участок №1:
d=c=10,5см;
=0,5
M1 =2756,25кг/см
Участок №2

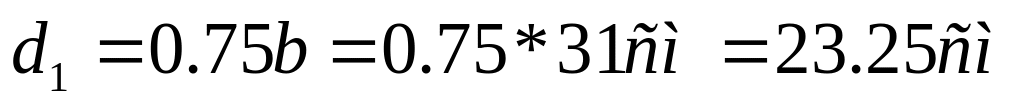

d=27см b=30,94 =0.05884
M2=2144,7кг/см
Участок №3
d=a1=27см b1=9.5см =0,5
M3= 2256,25кг/см
Плита рассчитывается как консольная с вылетом равным b1.

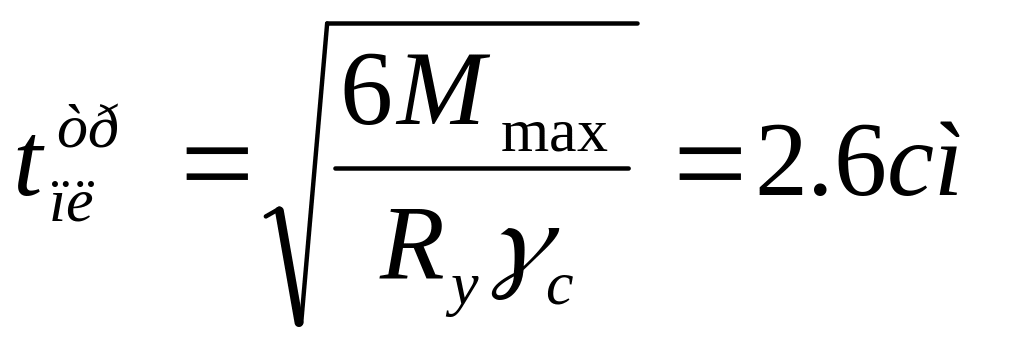

Толщина порной
плиты:
определяем в
соответсвии сортамента на листовой
прокат по ГОСТ 82-70*:
Расчет траверсы:
Распределенная нагрузка на траверсу:

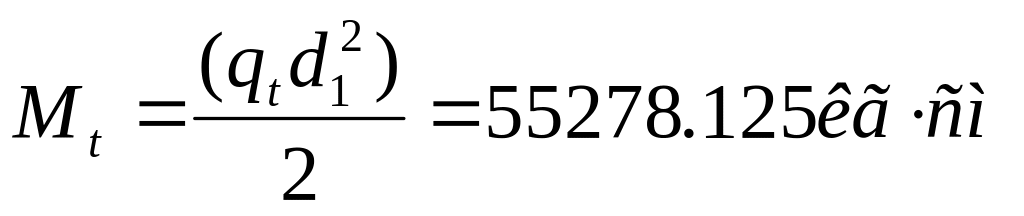

Изгибающий момент в траверсе:
Назначим толщину
сварного шва
Определим высоту траверсы:
Принимаем
Проверим прочность траверсы:
286,9 <
2450
Толщина сварных швов, прикрепляющих траверсу к плите:
В соответствии со СНиП ІІ-23-81* принимаем
