Министерство образования РФ
Казанский государственный архитектурно-строительный университет
Кафедра металлических конструкций
Курсовой проект
"Балочная клетка"
Выполнил: ст.гр. 03-302
Егоров Д.Ю.
Проверил: Агафонкин В.С.
Казань-2009
Оглавление:
Данные по курсовому проекту
1. Компоновка балочной клетки
2. Расчет несущего настила
3. Расчет БН для простого типа балочной клетки
3.а Расчет БН и ВБ для усложненного типа балочной клетки
4. Расчет главной балки
4.1 Определение нагрузок и расчетных усилий
4.2 Подбор сечения составной балки
4.3 Изменение сечения главной балки
4.4 Проверка прочности прогибов и общей устойчивости балок
4.5 Проверка местной устойчивости элементов балки
4.6 Расчёт поясных сварных швов
4.7 Расчёт опорных ребер
4.8 Расчет узлов сопряжения балок
4.9 Расчет монтажного стыка балок
5.Расчет колонны
5.1 Расчет стержня сквозной колонны с планками
5.2 Расчет базы колонны
5.3 Расчет оголовков колонн
Данные по курсовому проекту:
Шифр: 11313 (0306053)
Продольный шаг колонн --- 14м (L)
Поперечный шаг колонн --- 5м (l)
Нормативная
полезная нагрузка --- 1400 кг/м
Марка стали --- С 245
Высота колонны --- 7.5м
1. Компоновка балочной клетки:

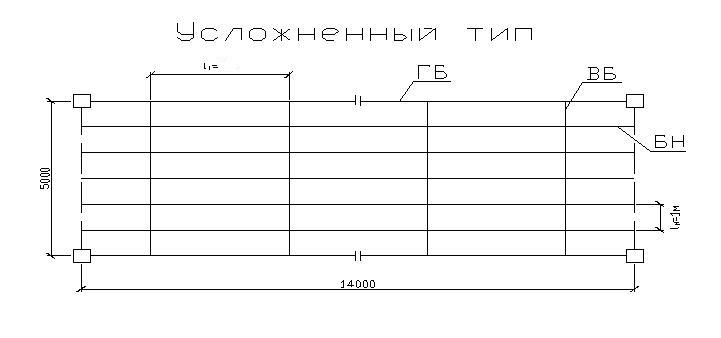

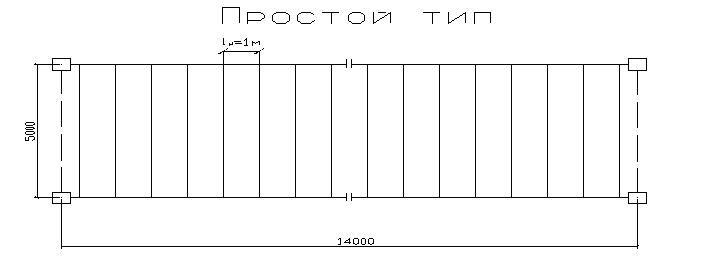

Мы рассмотрим два вида компоновки балочной клетки: простого и усложнённого типа. После расчёта настила, балки настила и вспомогательной балки обоих вариантов, выбирается более экономичный вариант.
2. Расчет несущего настила:
По сортаменту на листовой прокат по ГОСТ 19903-74* примем t=5мм
Определим растягивающее усилие:
(
;
)
Н=232 кг/см
Рассчитаем толщину углового сварного шва БН с настилом:
Следующие значения принимаются в соответствии со СНиП ІІ-23-81*:
=0,7
;
=1;
=1850кг/см
;
(
по табл. 3 и 56)
( по п.4* и п.11.2*)
В соответствии со СНиП ІІ-23-81* п.12.8 катет углового шва принимаем: Kf=5мм Вид соединения тавровое с двусторонними угловыми швами, нахлесточное. Вид сварки ручная.
3. Расчёт балок настила для балочной клетки простого типа
Определим погонную нормативную нагрузку на БН:
Расчетная погонная
нагрузка на БН: (
Определяем изгибающий момент:
Определим требуемый момент сопротивления: По СНиП ІІ-23-81*:
=2450кг/см
(
по табл. 51*)
=1
( по табл. 6*)
По сортаменту металлопроката по ГОСТ 8239-72 подбираем двутавр №22
=232см
Проверим прочность подобранного двутавра:
( С1 – определяеться по СНиП ІІ-23-81* табл.66) С1 =1,096
2115 <
2450
Проверим жесткость балки:
0.0218 < 0.0267
3А. Расчет бн и вб для усложненного типа балочной клетки.
А) Определим погонную нормативную нагрузку на БН:
Расчетная погонная нагрузка на БН: (
Определяем изгибающий момент:
;
По сортаменту металлопроката по ГОСТ 8239-72 подбираем двутавр №16
=109см
Проверим прочность подобранного двутавра:
2216 <
2450
Проверим жесткость балки:
1,53<
2,16
Б) Погонная нормативная нагрузка на ВБ: (gп(№16)=15.9кг/м)
Определяем изгибающий момент:
По сортаменту металлопроката по ГОСТ 8239-72 подбираем двутавр №36
=743см
Проверим прочность подобранного двутавра:
;
2427,25
< 2450
Проверим жесткость балки:
1,475<
2,67
Подсчитаем расход
стали для 1-го случая: (g(№22)=24кг/м
Подсчитаем расход стали для 2-го случая:
№вар-та |
Расход стали на 1м перекрытия, кг |
Кол-во типоразмеров балок на ячейку |
Кол-во монтаж. ед. на ячейку |
1 |
63,25
|
1 |
14 |
2 |
101,14
|
2 |
8 |
Анализируя эту таблицу, выбираем простой тип балочной клетки, как наиболее экономичный.
