Проектирование продольного профиля самотечного трубопровода

Проектную (красную) линию наносят в соответствии с исходными данными задания. В графе 8 показывают смотровые колодцы по оси трассы на расстоянии 50 м друг от друга, нумеруя их по порядку начиная с номера 1. Заполняют графу 5 уклонов, прочерчивая в ней в местах переломов (изменений уклона) проектной линии вертикальные перегородки. Внутри каждого узкого прямоугольника, на которые будет разбита графа уклонов, проводят диагональ: из верхнего левого угла в нижний правый, если уклон отрицательный (линия идёт на понижение), или из нижнего левого в верхний правый, если уклон положительный. Над диагональю указывается проектный уклон в тысячных, а под ней - длина заложения в метрах, на которой этот уклон распространяется.

Графы 3 и 4 заполняются в соответствии с пунктами 6 и 7 исходных данных задания.

На участке ПК 0-ПК 4, начиная от смотрового колодца 1, проектируют ось трубопровода с проектным уклоном i=-0,005. Согласно журналу нивелирования и исходных данных проектная отметка лотка трубопровода на ПК 0 будет равна:

Н_кол1=Н_пк0-1,5м=99,85-1,5=98,35м

Проектные отметки лотка трубопровода вычисляют по формуле:

Н_n=Н_n-1+id (11)

где Н_n- отметка последующей точки, м;

Н_n-1- отметка предыдущей точки, м;

i- уклон проектной линии;

d- горизонтальное проложение между точками, м.

Так проектная отметка лотка колодца 5:

Н_кол5=Н_кол1+(-0,005)200=98,35-1=97,35 м

Аналогично подсчитываются проектные отметки лотка колодцев 2, 3, 4, и отметки всех промежуточных точек на участке пк 0- пк4.

На пикете 4 проектируют перепадный колодец № 5 (смотровой колодец с разностью отметок входящего и выходящего лотков 0,5 м):

отметка выходящего лотка Н_вых = 97,35 м - 0,5 м = 96,85 м

От новой исходной отметки 96,85 м по формуле (11) вычисляют проектные отметки лотка трубопровода на участке ПК 4-ПК 7 с проектным уклоном i = - 0,007 и записывают их в графу 1. Аналогичные расчёты выполняют для последнего участка трассы: ПК 7-ПК 10 с проектным уклоном i = - 0,010.

По полученным проектным отметкам лотка на продольный профиль наносится проектная линия оси трубопровода с отображением местоположения колодцев. Разности между проектными отметками (графа 1) и отметками земли (графа 2) одноимённых точек называют рабочими отметками. Их записывают у ординат над линией профиля местности.

Согласно пункту 5 исходных данных задания показываются пересечения с существующими коммуникациями.

Построение поперечных профилей и проектирование по ним.

По данным журнала нивелирования строят поперечные профили в масштабе 1:50 и проектируют на них сечение траншеи шириной по дну 0,8 м с коэффициентом заложения откоса К=1,0.

Построение выполняют в следующей последовательности:

1. Заготавливают на миллиметровой бумаге сетку (разграфку) профиля со следующими сверху вниз горизонтальными графами (рис.3):

1) Отметки лотка трубопровода, м ширина графы 15 мм

2) Отметки земли, м -!!- 15 мм

3) Расстояния, м -!!- 10 мм

2. По данным журнала нивелирования заполняют графу расстояний, откладывая горизонтальные расстояния в масштабе 1:50. Плановое положение точек фиксируют в этой графе вертикальными перегородками. Следует помнить, что все горизонтальные расстояния в поперечнике указываются от оси трассируемого сооружения. На поперечном профиле их откладывают влево и вправо от вертикального отрезка, обозначающего в графе расстояний положение точки трассы, на которой разбивается поперечник. В этой графе кроме трёх точек поперечника показывается траншея шириной по дну 0,8 м. Между вертикальными перегородками в этой графе записывают горизонтальные расстояния между каждыми двумя соседними точками поперечного профиля. Заполняют графу “Отметки земли”, выписывая отметки точек поперечника из журнала нивелирования, округляя их до 0,01 м. По фактическим отметкам строится линия поперечного профиля. Отметка линии условного горизонта может быть взята та же, что и на продольном профиле. В графу “Отметка лотка трубопровода” записывается проектная отметка соответствующей точки, на которой разбит поперечник, взятая из графы 1 продольного профиля данного задания. Эта отметка записывается три раза: на оси сооружения и по краям траншеи. По этой отметке наносится горизонтальная

1	Отметки лотка трубопровода, м	95,95 95,95 95,95
2	Отметки земли, м	97,84 97,67 97,84
3	Расстояния, м	4,6	0,4	0,4	4,6

ПК 7

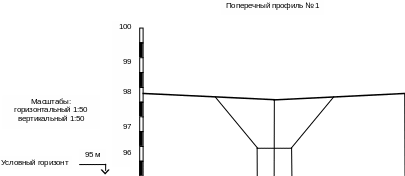

Рис.3 Поперечный профиль траншеи самотечного трубопровода

линия, показывающая дно траншеи шириной 0,8 м. С помощью транспортира или треугольника из концов этой линии проводят вверх два отрезка под углом 45^о к горизонту: левый отрезок из крайней левой точки влево, а правый - из крайней правой точки вправо до пересечения с линией поперечного профиля. Полученная таким образом фигура (четырехугольник или пятиугольник)- запроектированное сечение траншеи.
