1. Введение

Что такое ориентирование

• по карте – умение, находясь на местности найти на карте точку своего стояния;

• карты – отыскать такое ее положение, при котором северная сторона рамки была обращена к северу на местности;

• по компасу – отыскание сторон горизонта или умение выдержать на местности нужное направление;

• по светилам – умение найти по светилам стороны горизонта;

• по местным предметам – умение найти стороны горизонта муравейникам, замшелым пням, кронам деревьев и т.п.

Это способность с помощью компаса и карты передвигаться на незнакомой местности и выходить в назначенный пункт.

Для этого: во-первых надо уметь читать карту, во-вторых надо уметь правильно пользоваться компасом, в-третьих нужно уметь, зная свой азимут выдержать правильное направление во время движения.

Погрешность ориентирования.

• погрешность измерений расстояния на карте – 0.5-1 мм

• погрешность измерения расстояния на местности

• погрешность измерения азимута – 3 градуса

Общая погрешность выхода в нужную точку составит примерно 10 процентов от пройденного пути.

При работе с туристическими картами не учитывается магнитное склонение, величина которого для Московской области составляет +7, +8 градусов.

2. Дирекционные углы и азимуты

Дирекционный угол а (альфа) - это угол между проходящим через данную точку направлением и линией, параллельной оси абсцисс, отсчитываемый от северного направления оси абсцисс по ходу часовой стрелки.

Рис.1 На рисунке а (альфа) - дирекционный угол.

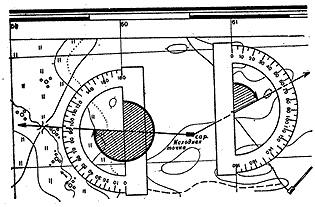

Транспортиром дирекционные углы измеряют в таком порядке (рис.2). Исходную точку и местный предмет (цель) соединяют прямой линией, длина которой от точки ее пересечения с вертикальной линией координатной сетки должна быть больше радиуса транспортира. Затем совмещают транспортир с вертикальной линией координатной сетки, сообразуясь с величиной угла. Отсчет по шкале транспортира против прочерченной линии будет соответствовать величине измеряемого дирекционного угла. Средняя ошибка измерения угла транспортиром офицерской линейки составляет 0,5° (0-08).

Рис.2 Измерение дирекционного угла транспортиром.

Чтобы провести на карте направление, заданное дирекционным углом в градусной мере, надо через главную точку условного знака исходного пункта провести линию, параллельную вертикальной линии координатной сетки. К линии приложить транспортир и против соответствующего деления шкалы транспортира (отсчета), равного дирекционному углу, поставить точку. После этого через две точки провести прямую линию, которая и будет направлением данного дирекционного угла.

Рис.3 Магнитный азимут Ам

Магнитным азимутом Am направления называется горизонтальный угол, измеряемый по ходу часовой стрелки (от 0 до 360 градусов) от северного направления магнитного меридиана до определяемого направления. Магнитные азимуты определяются на местности с помощью угломерных приборов, у которых имеется магнитная стрелка (компасов и буссолей). Использование этого простого способа ориентирования направлений невозможно в районах магнитных аномалий и магнитных полюсов. На карте магнитный азимут можно измерить теми же способами, что и дирекционный угол (смотри раздел "дирекционный угол").

Магнитное склонение. Переход от магнитного азимута к геодезическому азимуту. Свойство магнитной стрелки занимать определенное положение в данной точке пространства обусловлено взаимодействием ее магнитного поля с магнитным полем Земли. Направление установившейся магнитной стрелки в горизонтальной плоскости соответствует направлению магнитного меридиана в данной точке. Магнитный меридиан в общем случае не совпадает с геодезическим меридианом.

Угол между геодезическим меридианом данной точки и ее магнитным меридианом, направленным на север, называется склонением магнитной стрелки или магнитным склонением. Магнитное склонение считается положительным, если северный конец магнитной стрелки отклонен к востоку от геодезического меридиана (восточное склонение), и отрицательным, если он отклонен к западу (западное склонение). Зависимость между геодезическим азимутом, магнитным азимутом и магнитным склонением (рис.3) может быть выражена формулой:

Магнитное склонение изменяется с течением времени и переменой места. Изменения бывают постоянные и случайные. Эту особенность магнитного склонения необходимо учитывать при точном определении магнитных азимутов направлений, например, при наводке орудий и пусковых установок, ориентировании с помощью буссоли технических средств разведки, подготовке данных для работы с навигационной аппаратурой, движении по азимутам. Изменения магнитного склонения обусловлены свойствами . магнитного поля Земли.
