Министерство образования и науки Российской Федерации

Сибирский федеральный университет

Экономика и управление промышленными предприятиями

Оценка коммерческой эффективности строительства котельной

Учебно-методическое пособие

Электронное издание

Красноярск

СФУ

2013

УДК 621.31:338.4(07)

ББК 65.305.142я73

Зубова М.В., Астраханцева И.А., Голованова Л.В.

Оценка коммерческой эффективности строительства котельной : учебно-методическое пособие [Электронный ресурс]: / Сост. М.В.Зубова , И. А. Астраханцева, Л.В.Голованова. – Красноярск: Сиб. федер. ун-т, 2013. – 72 с.

Учебно-методическое пособие позволяет освоить методику оценки коммерческой эффективности строительства и реконструкции котельных. Предназначено для студентов, обучающихся по направлению 140100.62 «Теплоэнергетика и теплотехника» всех форм обучения.

УДК 621.31:338.4(07)

ББК 65.305.142я73

© Сибирский

федеральный

университет, 2013

Учебное издание

Подписано в свет (дата) 2011 г. Заказ ????. (Дает РИО)

Уч.-изд. л. ??., ?? Мб.

Тиражируется на машиночитаемых носителях.

Редакционно-издательский отдел

Библиотечно-издательского комплекса

Сибирского федерального университета

660041, Г. Красноярск, пр. Свободный, 79

Тел/факс (391) 244-82-31. E-mail rio@sfu-kras.ru

http://rio.sfu-kras.ru

Общие указания

Методические указания предназначены для выполнения технико-экономических расчетов по дипломному проектированию новых, расширению, реконструкции или техническому перевооружению котельных и включают расчет:

1. технико-экономических показателей,

2. себестоимости тепловой энергии проектируемой котельной,

3. оценку коммерческой эффективности проекта.

1. Расчет технико-экономических показателей

Все технико-экономические показатели разделим на группы,

Группа 1. Исходные показатели, входящие в состав технического задания или рассчитываемые в технологической части проекта.

Группа 2. Показатели, характеризующие мощность котельной, структуру и объем отпуска тепловой энергии.

Группа 3. Показатели расхода природных, материальных, трудовых и финансовых ресурсов.

1.1. Подготовка исходных данных

Перечень исходных показателей с данными к примеру приведен в прил. 1

Основными решениями, требующими обоснования, являются:

1.Форма создания новых мощностей: строительство новой котельной, расширение или реконструкция существующей.

2. Состав основного оборудования.

3. Состав вспомогательного оборудования.

4. Вид топлива.

5. Система золошлакоудаления.

6. Источник (и) водоснабжения.

Обоснование формы создания новых мощностей теплоснабжения является первоочередной задачей проекта. Решаем эту задачу одним из двух путей.

1. Делаем ссылку на схему теплоснабжения города (населенного пункта), если имеется соответствующая информация или другой официальный документ. В схемах, разрабатываемых на перспективу специализированными организациями в целях упорядочения теплоснабжения городов и населенных пунктов, обосновывается экономическая и хозяйственная целесообразность проектирования. и строительства новых, а также расширения и реконструкции существующих котельных.

Далее в проекте показываем, почему выбрано приводимое в схеме

основное оборудование. Это обоснование является обязательным.

2. Выполняем обоснование формы создания новых мощностей. Для этого составляем конкурирующие варианты, выбираем по ним основное оборудование, выполняем расчеты для сравнительной оценки экономической эффективности, руководствуясь методическими рекомендациями [1, 2, 3] и методическими указаниями по оценке экономической эффективности инженерных решений, принимаемых в дипломных проектах по специальности «Теплоэнергетика и теплотехника» [4].

Конкурирующими вариантами являются:

1) при отсутствии в районе централизованного теплоснабжения

а) строительство новой котельной;

б) расширение существующей котельной;

в) реконструкция котельной;

г)теплоснабжение от других источников, например, утилизационных установок, использующих вторичные энергоресурсы, образующиеся на предприятии, тепловых насосов.

2) при наличии централизованного теплоснабжения:

а)теплоснабжение от ТЭЦ или районной котельной специализированной энергоснабжающей организации или теплоисточника другого предприятия;

б) теплоснабжение от индивидуальной котельной по вариантам п.1. Примерная схема формирования вариантов теплоснабжения приведена на рис.1. На рис. 1 этапы формирования вариантов обозначены цифрами от 1 до 6, их содержанием является:

1 - выбор возможных (конкурентоспособных) источников теплоснаб­жения; 2 - выбор топлива; 3 - выбор основного оборудования; 4 - выбор источника водоснабжения; 5 - выбор схемы шлакоудаления; 6 - расчет технико-экономических показателей, показателей эффективности, выбор лучшего варианта.

Выбор основного оборудования котельной осуществляется в соответ­ствии со СНиП-35-76 и рекомендациями специализированных проектных энергетических организаций. При решении вопроса о выборе основного оборудования учитываем следующие положения.

Потребителей теплоты по надежности теплоснабжения делят на две категории. К первой относятся потребители, нарушение теплоснабжения которых связано с опасностью для жизни людей или со значительным производственным ущербом (повреждения технологического оборудования, массовый брак продукции). Ко второй категории относятся все остальные потребители. Котельные по надежности отпуска теплоты потребителям разделяются на две категории. К первой категории относятся котельные, являющиеся единственным источником теплоты системы теплоснабжения и обеспечивающие

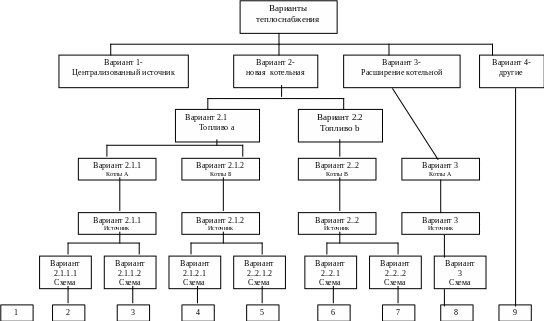

П римерная схема формирования вариантов теплоснабжения района

Этапы

формирования

вариантов

Рисунок 1 – Варианты для сравнения

потребителей первой категории, не имеющих индивидуальных источников теплоты.

Ко второй категории относятся все остальные котельные.

Тип котлов выбираем по видам нагрузок и их максимуму в соответствии с табл. 1.

Количество и единичную мощность котлов выбираем по расчетной производительности (мощности) для максимального-зимнего режима, проверяя режим работы для летнего периода года.

Расчетную производительность котельной определяем по формуле,

ГДж/ч (Гкал/ч),

Q_рас=[Q_ов +Q_гвс+ Q_т+4.19*D_т(i_п –k_k*t_k/100)*10^-3+Q_сн](1+k_в/100), (1)

где Q_ов - максимальный расход тепла на отопление и вентиляцию жилых, общественных и промышленных зданий, ГДж/ч; Q_гвс - расчетный расход тепла на горячее водоснабжение, ГДж/ч; Q_т - расчетный расход тепла на технологические нужды с учетом возможности несовпадения максимумов расхода тепла отдельными потребителями, ГДж/ч; D_т -расчетный расход пара заданного параметра на технологические нужды, т/ч; i_n - теплосодержание пара, ккал/кг; K_k - количество возвращаемого конденсата, %; t_k - температура конденсата, ^oС; Q_сн - расход тепла на собственные нужды котельной, ГДж/ч; к_п - потери тепла в котельной, %.

Таблица 1

Рекомендации по выбору типа котлов

Фактор	Характеристика фактора	Тип котла
Вид нагрузки	Отопительная, горячее водоснабжение, венти­ляционная	Водогрейные на топливе или электрокотлы.
	Паровая, отопительная, горячее водоснабжение, вентиляционная	Паровые
Расчетная производи-тельность	более (100 Гкал/ч) 419 ГДж/ч	Комбинированные (пароводяные) паровые котлы с гибкой регулировкой паровых и водогрейных на­грузок
	более (50 Гкал/ч) 210 ГДж/ч	Паровые и водогрейные
	до (50 Гкал/ч) 210 ГДж/ч	Паровые котлы и пароводяные подогреватели

Выбор количества котлов должен быть произведен так, чтобы при выходе из строя котла наибольшей мощности в котельных первой категории оставшиеся в работе котлы обеспечивали отпуск теплоты потребителям первой категории на следующие нужды: на технологическое теплоснабжение и системы вентиляции в объеме, определяемом минимальными допустимыми нагрузками (независимо от температуры наружного воздуха), на отопление и горячее водоснабжение в объеме, определяемом режимом наиболее холодного месяца.

Объем тепловой энергии, отпускаемой потребителям второй категории при выходе да строя одного котла, независимо от категории котельной, не нормируете».

Минимальное количество котлов, устанавливаемых в котельной первой категории, равно двум, в производственных котельных второй категории допускается устанавливать один котел.

По рекомендациям, сделанным на основе практики проектирования и строительства, в новых котельных не следует устанавливать более четырех; котлов. Оптимальным числом котлов в новых котельных является 3.

Единичную производительность однотипных котлов определяем, не считая резервного парового котла так, чтобы

∑D/D_д= n ≈3 при D_д*n≥ ∑D (2)

В проектах по реконструкции или расширению котельных число уста­навливаемых котлов может быть большим'.

К установке следует Принимать серийно выпускаемые промышлен­ностью котельные агрегаты, желательно однотипные с одинаковой тепло- производительностью.

В большинстве случаев решение по количеству и единичной произво­дительности устанавливаемых котлов может быть принято однозначно по приведенным выше рекомендациям. Иначе расчеты технико-экономических показателей, себестоимости выполняем по всем возможным вариантам и окончательное решение принимаем по показателям экономической эффективности.

Выбор вспомогательного оборудования выполняем по техническим критериям и только при наличии нескольких вариантов оцениваем их по стоимости.

Вид топлива обычно предусмотрен заданием на проектирование. Если же поставщика топлива выбираем, то руководствуемся совокупными затратами на приобретение и доставку топлива до котельной. В этом случае вместе с источниками топливоснабжения рассматриваем варианты его транспортировки. Далее выполняем в полном объеме расчет техника--экономических показателей, себестоимости и окончательный выбор делаем по критериям экономической эффективности.

Расход сырой воды, а следовательно, затраты на водоподготовку, зависят от выбранной системы теплоснабжения, которая должна быть обоснована в технологической части дипломного проекта.

Открытая система присоединения систем горячего водоснабжения к тепловым соям является наиболее простой: горячая вода из тепловой сети разбирается непосредственно в местной системе горячего водоснабжения.

Закрытое присоединение систем горячего водоснабжения выполняется через поверхностный теплообменник водо-водяной подогреватель, подключенный к подающей линии тепловой сети.

Важнейшим ресурсом, кроме топлива в котельных, является вода, источник получения которой должен быть обоснован в технологической части дипломного проекта (река, пруд, озеро, артезианская скважина, городской или поселковый водопровод). При выборе более одного источника водоснабжения следует разделить их на сторонние (от других организаций) и собственные, оценить соответствующие объемы получаемой воды.

Выбор способа золошлакоудаления также обосновываем в техноло­гической части проекта, руководствуясь в том числе наименьшими эксплуатационными расходами по обслуживанию этой системы.

Массу выбросов загрязняющих веществ в атмосферу рассчитываем в специальном разделе дипломного проекта, результат заносим в табл.3.
