1. Классификация электрических машин

Все электрические машины можно классифицировать по ряду признаков.

1. По назначению:

- Электрические генераторы, преобразующие механическую энергию в электрическую,

- Электрические двигатели, преобразующие электрическую энергию в механическую,

- Электромашинные преобразователи, преобразующие переменный ток в постоянный и наоборот, изменяющие величину напряжения, частоту и число фаз,

- Электромашинные компенсаторы, осуществляющие генерирование реактивной мощности в электрических установках для улучшения энергетических показателей источников и приёмников электроэнергии,

- Электромеханические преобразователи сигналов, генерирующие, преобразующие и усиливающие различные сигналы.

2. По роду тока:

- Электрические машины постоянного тока,

- Электрические машины переменного тока: синхронные, асинхронные,

3. По мощности:

- Микромашины – до 500 Вт,

- Машины малой мощности – от 0,5 кВт до 10 кВт,

- Машины средней мощности – от 10 кВт до 100 кВт,

- Машины большой мощности – свыше 100 кВт.

4. По частоте вращения:

- Тихоходные – до 300 об/мин,

- Средней быстроходности – от 300 об/мин до 1500 об/мин,

- Быстроходные – от 1500 об/мин до 6000 об/мин,

- Сверхбыстроходные – свыше 6000 об/мин.

5. По степени защиты:

- Открытое исполнение (соответствует степени защиты IP00),

- Защищенное ( IP21, IP22),

- Брызгозащищенное и каплезащищенное (IP23, IP24),

- Водозащищенное (IP55, IP56),

- Пылезащищенное (IP65, IP66),

- Закрытое (IP44, IP54),

- Герметичное (IP67, IP68).

6. По группе эксплуатации

Каждая электрическая машина относится к какой-либо группе эксплуатации, обозначаемая М1 - М31. Указанная группа характеризует приспособленность машины к вибрации с определенной частотой, к ускорениям и ударам. В основном, машины общего назначения относятся к группе М1, предусматривающей размещение на стенах или фундаментах при отсутствии ударных нагрузок.

7. По продолжительности и особенности работы машины. Продолжительность и особенности работы машины характеризуется режимом работы, который указывается в паспорте и обозначается буквой S и цифрой от 1 до 8. Описание режимов работы приводится в нормативных документах. Например, S1 – продолжительный режим, при котором машина успевает нагреться до установленной температуры. Режим работы имеет значение при выборе электродвигателей для привода различных механизмов.

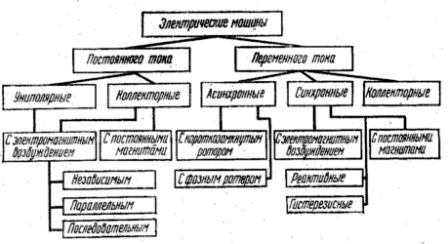

На рисунке ниже представлена основная классифкация электрических машин по роду тока, принципу действия и типу возбуждения.

Классификация электрических машин

8. По способу монтажа.

Исполнение электрической машины по способу монтажа обозначается буквами IМ и четырьмя цифрами, например, IМ1001, IМ3001 и др. Первая цифра характеризует конструктивное исполнение машины (на лапах – для установки на горизонтальной поверхности, электрические машины с фланцем – для крепления к вертикальной поверхности и т.д.).

Далее двумя цифрами обозначается способ монтажа и направление конца вала машины, а последняя цифра указывает на исполнение конца вала (цилиндрический, конический и пр.)

Основные показатели и характеристики электрической машины, на которые она рассчитана, называются номинальными и указываются на паспортной табличке, прикрепленной к корпусу машины.
