91.Понятие совершенного и несовершенного дренажа как сооружения подземного водоотвода. Привести схемы

При строительстве дорог в местности с высокими уровнями грунтовых вод (УГВ) можно так высоко поднять бровку насыпи и проезжую часть, что понижения УГВ не потребуется. Однако иногда положение бровки насыпи бывает заданным, и изменить его невозможно. В этом случае единственный способ предохранить основание дорожной одежды от переувлажнения – понизить УГВ под земляным полотном.

Для этого боковые дрены должны быть заложены на глубину, обеспечивающую заданное понижение уровня грунтовых вод.

Если при этом дрены лягут на водоупор (рис.10.16а), то можно ограничиться устройством одной верховой дрены (со стороны притока воды), расчет которой полностью совпадает с изложенным выше. За дреной пространство будет постепенно осушено. Такие дрены называются совершенными. При глубоком залегании водоупора устраивают две дрены, располагая их симметрично по обе стороны дороги, и оставляют их висячими, несовершенными (рис. 10.16б).

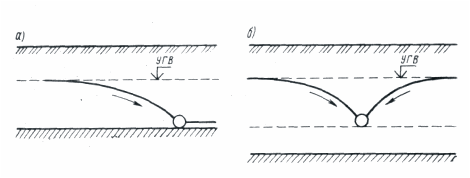

Рис. 10.16. Закрытые дрены: а – совершенные; б – несовершенные
