ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования ОРЛОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ университет Факультет технологиИ И КОНСТРУКТОРСКО- ТЕХНОЛОГИЧЕСКОЙ ИНФОРМАТИКИ |
Кафедра: «Автоматизированные станочные и инструментальные системы»
А.В. Тюхта
ОСНОВЫ СИСТЕМ АВТОМАТИЗИРОВАННОГО
ПРОЕКТИРОВАНИЯ В СРЕДЕ КОМПАС-3D V11
Методические указания
по лабораторным работам
Дисциплина – «Проектирование инструментов»
Специальности: 151001 «Технология машиностроения»,
151002 «Металлообрабатывающие
станки и комплексы»,
151003 «Инструментальные системы ма-
шиностроительных производств»
Орел 2010
Авторы:
ассистент кафедры «Автоматизированные станочные и инструментальные системы» А.В. Тюхта;
ассистент кафедры «Автоматизированные станочные и инструментальные системы» К.С. Тюхта.
Рецензент:
кандидат технических наук, доцент, заведующий кафедрой «Автоматизированные станочные и инструментальные системы» В.И. Сотников.
Методические указания к лабораторным работам помогают студенту закрепить теоретический курс лекций и практически освоить основы автоматизированного проектирования с использованием САПР КОМПАС-3D V11. Приобретённые знания и навыки будут нужны на всём пути обучения в высшем учебном заведении и при дальнейшей профессиональной деятельности.
Методические указания предназначены для студентов очной и очно-заочной форм обучения специальностей 151001 «Технология машиностроения», 151002 «Металлообрабатывающие станки и комплексы», 151003 «Инструментальные системы машиностроительных производств»
Содержание
Введение……………………………………….................................................... |
4 |
........................................................................................................ |
5 |
............................................... |
5 |
...................................................................................... |
10 |
........................................................... |
13 |
................................................................................. |
18 |
.............................................................................................................. |
23 |
.................................................................................... |
24 |
Литература............................................................................................................ |
26 |
Введение
В нынешнем веке трудно себе представить любое промышленное предприятие, институт и даже малое предприятие без компьютеров и специальных программ, предназначенных для ускорения разработки и выпуска конструкторской и технической документации различных изделий и приборов. Кроме того, для повышения эффективности труда конструкторов и технологов и качества разрабатываемой продукции необходим срочный переход от «бумажной» работы к использованию систем автоматизированного проектирования.
Для выполнения лабораторных работ требуется первоначальное знание основных правил оформления конструкторской документации, основ черчения и инженерной графики. Только знание этих и др. дисциплин позволит создать технически грамотный чертёж. Поэтому данная дисциплина вводится на 3 – 4 курсах обучения, после ознакомления с основными предметами требуемыми для правильной работы будущего конструктора или технолога. В этом курсе лабораторных работ будет освещена работа с системой КОМПАС-3D V11.
После выполнения всего курса лабораторных работ приведённого в этом издании, студент свободно сможет создавать практически любую конструкторскую документацию, при этом гарантируется высокая скорость, качество и простота в работе с системой.
Лабораторная работа №1 Принципы работы с компас-3d v11
Цель работы:
Знакомство с интерфейсом программы КОМПАС-3D V11. Изучение основных команд ввода линий и точек через заданные координаты.
Теоретические сведения:
Главное окно приложения КОМПАС-3D V11состоит из нескольких элементов:
• Главное меню – находится, как правило, в верхней части главного окна и предоставляет доступ к различным командам активного документа. Меню содержит пункты, общие для всех типов документов КОМПАС-3D V11, а также специальные команды, которые изменяются в зависимости от типа активного документа (деталь, чертеж и т. п.).
• Компактная панель инструментов – наиболее важный и часто используемый элемент интерфейса. Это вертикальная панель, по умолчанию расположенная в левой части окна программы. Она объединяет панели инструментов, предназначенные для создания и редактирования моделей, чертежей или элементов спецификаций. Между панелями инструментов можно переключаться с помощью специальных кнопок. Состав компактной панели зависит от типа документа, с которым работает пользователь.
• Строка сообщений – строка, размещенная в нижней части главного окна программы и содержащая контекстную подсказку по текущей операции. Иногда в строке сообщения выводится индикатор выполнения какого-либо процесса (открытия большой сборки, сохранения файла в растровый формат и т. п.). Чтобы показать или спрятать строку сообщений, нужно воспользоваться командой меню Вид → Строка сообщений.
Чертежи или эскизы в КОМПАС-3D V11 выполняются последовательным заданием положения (координат) линий, центра и радиуса окружностей или дуг. Требуемые параметры координат вершин отрезков длины, радиуса или угла наклона можно задавать на Панели свойств, обычно расположенной внизу экрана.
Каждая линия может быть задана определённым Стилем линии, который выбирается на панели свойств. За исходный тип принята сплошная толстая основная линия. Толщина её должна выбираться в пределах от 0,6 до 1,5 мм. Она выбирается в зависимости от сложности изображения и качества печатающего устройства.
Задание:
1. Выполните чертеж, указанный на рисунке 1.1 с соблюдением пропорции длины и ширины цифры и заданных Стилей линий (таблица 1.1).
Таблица 1.1 Стили линий.
Вар. Цифра |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
0 |
Основная |
Осевая |
Штриховая |
Тонкая |
Основная |
Пунктир 2 |
Штриховая |
1 |
Осевая |
Основная |
Осевая |
Штриховая |
Тонкая |
Основная |
Пунктир 2 |
2 |
Тонкая |
Осевая |
Основная |
Осевая |
Штриховая |
Тонкая |
Основная |
3 |
Утолщённая |
Тонкая |
Осевая |
Основная |
Осевая |
Штриховая |
Тонкая |
4 |
Штриховая |
Утолщённая |
Тонкая |
Осевая |
Основная |
Осевая |
Штриховая |
5 |
Пунктир 2 |
Штриховая |
Утолщённая |
Тонкая |
Осевая |
Основная |
Осевая |
6 |
Основная |
Пунктир 2 |
Штриховая |
Утолщённая |
Тонкая |
Осевая |
Основная |
7 |
Тонкая |
Основная |
Пунктир 2 |
Штриховая |
Утолщённая |
Тонкая |
Осевая |
8 |
Штриховая |
Тонкая |
Основная |
Пунктир 2 |
Штриховая |
Утолщённая |
Тонкая |
9 |
Осевая |
Штриховая |
Тонкая |
Основная |
Пунктир 2 |
Штриховая |
Утолщённая |
2. Постройте кривую линию по координатам точек (таблица 1.2). Стиль линии задайте Основной.

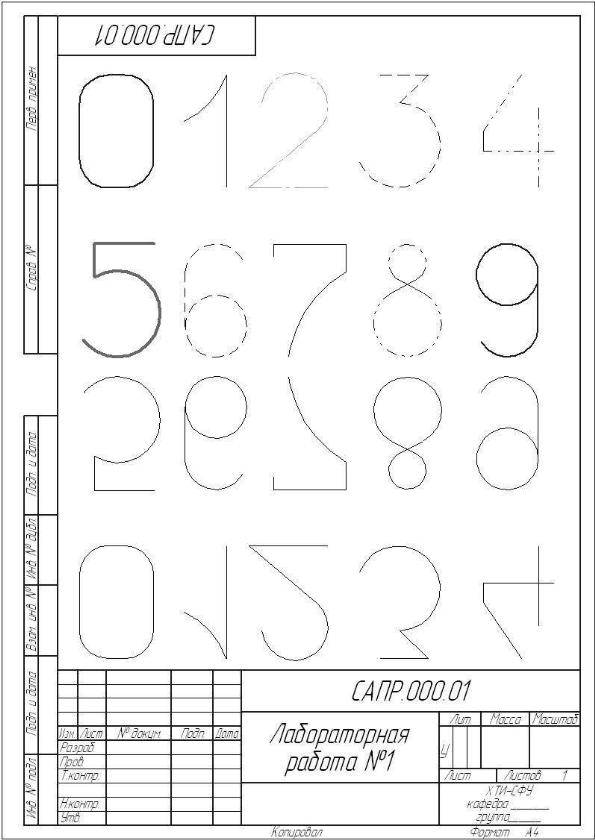

Рисунок 1.1. Задание к первой части работы
Таблица 1.2. Координаты точек
Вар |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|||||||
|
X |
Y |
X |
Y |
X |
Y |
X |
Y |
X |
Y |
X |
Y |
X |
Y |
а1 |
0 |
0 |
6 |
15 |
2 |
4 |
11 |
25 |
3 |
45 |
1 |
0 |
31 |
56 |
a2 |
5 |
10 |
12 |
55 |
15 |
31 |
13 |
35 |
16 |
46 |
6 |
3 |
41 |
66 |
a3 |
10 |
15 |
16 |
66 |
23 |
51 |
15 |
44 |
27 |
47 |
10 |
9 |
51 |
68 |
a4 |
20 |
25 |
22 |
77 |
32 |
61 |
17 |
66 |
45 |
48 |
21 |
15 |
52 |
74 |
a5 |
40 |
30 |
29 |
88 |
44 |
71 |
19 |
74 |
55 |
49 |
33 |
26 |
63 |
80 |
a6 |
60 |
50 |
39 |
92 |
58 |
81 |
22 |
80 |
72 |
50 |
62 |
41 |
73 |
85 |
a7 |
90 |
60 |
50 |
99 |
70 |
92 |
66 |
93 |
86 |
51 |
84 |
63 |
97 |
91 |
3. Постройте ломаную линию p1 – p2 – p3 – p4 – p5 – p6 – p7 – p8, если отрезки p1 – p2 – p3, заданы координатами точек: p1(0; 0); p2(10; 20); p3(30; –10), а отрезки p3 – p4, p5 – p6, p7 – p8 заданы длиной и углом наклона (таблица 1.3).
Таблица 1.3. Параметры отрезков
Вар |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|||||||
|
Длина |
Угол |
Длина |
Угол |
Длина |
Угол |
Длина |
Угол |
Длина |
Угол |
Длина |
Угол |
Длина |
Угол |
р3 – р4 |
0 |
0 |
6 |
15 |
2 |
4 |
11 |
25 |
3 |
45 |
1 |
0 |
31 |
56 |
р4 – р5 |
5 |
10 |
12 |
55 |
15 |
31 |
13 |
35 |
16 |
46 |
6 |
3 |
41 |
66 |
р5 – р6 |
10 |
15 |
16 |
66 |
23 |
51 |
15 |
44 |
27 |
47 |
10 |
9 |
51 |
68 |
р6 – р7 |
20 |
25 |
22 |
77 |
32 |
61 |
17 |
66 |
45 |
48 |
21 |
15 |
52 |
74 |
р7 – р8 |
40 |
30 |
29 |
88 |
44 |
71 |
19 |
74 |
55 |
49 |
33 |
26 |
63 |
80 |
Порядок выполнения работы:
1. Откройте программу КОМПАС-3D V11. Выберите наиболее подходящее для вас оформление рабочей области экрана.
2. Создайте новый чертёж и ознакомьтесь с рабочей областью программы КОМПАС-3D V11.
3. Используя основные команды панели Геометрия, постройте первых две строки цифр от 0 до 9 показанных на рисунке 1.1. При этом должны быть соблюдены стили линий, заданные в таблице 1.1.
4. Используя команду Симметрия (она располагается в меню Редактирование) отразите симметрично первые два ряда цифр. Измените их стиль на Тонкий.
5. Заполните основную надпись и сохраните готовый чертёж в свою папку на сервере.
6. Создайте новый фрагмент. Выберите в меню Геометрия линию Кривая Безье. Последовательным вводом координат X и Y постройте кривую линию. Координаты точек заданы в таблице 1.2. Стиль линии – Основная.
7. Сохраните полученный фрагмент в своей папке.
8. В новом фрагменте постройте ломаную линию. Для построения используйте инструмент Непрерывный ввод объектов. Последовательным заданием координат точек, длин и угла наклона отрезков постройте заданную линию. Исходные данные приведены в таблице 1.3.
9. Сохраните полученный фрагмент в своей папке.
Контрольные вопросы:
1. Назовите основные инструменты панели геометрия.
2. Что содержится на панели свойств.
3. Назовите вспомогательные прямые и точки. Перечислите их назначение.
4. Расскажите порядок ввода окружности, дуги и эллипса.
