Добавил:
Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:
ТМ - СВ 2014 Посібник для заочників.doc
Скачиваний:
0
Добавлен:
01.07.2025
Размер:
1.57 Mб
Скачать

2 Лабораторно-практичні роботи

Лабораторно-практичні роботи виконуються у спеціалізованій лабораторії технології матеріалів під керівництвом викладача.

Заздалегідь студенти проходять інструктаж з техніки безпеки, після чого вони допускаються до виконання лабораторних робіт. Лабораторні роботи передбачають активну участь студентів у проведенні експериментів. Перед проведенням експериментальної частини роботи студент повинен отримати допуск до виконання роботи, зміст якого визначається його попередньою підготовкою. Протягом лабораторного заняття студент повинен виконати експериментальні дослідження, обробити результати дослідів відповідно завданню до лабораторної роботи (підготувати звіт лабораторної роботи) і захистити виконану роботу.

У звіті до лабораторної роботи креслення виконуються відповідно вимогам ЕСКД, побудова графіків і діаграм виконується у відповідних системах координат з дотриманням масштабу, робляться обґрунтовані висновки згідно меті і завданню до роботи.

Попередження з техніки безпеки

1 При включенні живлення до приладів на їх затисках виникає напруга 220 В, небезпечна для життя людини. При відсутності сигналізації людина може опинитися під дією електричного струму в наслідок випадкового дотику до оголених частин устаткування.

2 Приєднання устаткування до електричної мережі слід здійснювати тільки переконавшись у відсутності напруги живлення, після чого виконувати включення! Невиконання цієї вимоги може призвести до можливого враження електричним струмом.

3 Не можна залишати робоче місце під напругою! Порушення цієї вимоги створює умови виникнення можливості враження електричним струмом сторонньої людини при випадковому дотику її до оголених частин установки.

4 Після закінчення експерименту регулятори необхідно вставити у початкові положення і відключити напругу живлення!

5 Про будь-які відхилення режиму роботи устаткування необхідно повідомити викладачеві!

6 У разі враження електричним струмом потерпілому необхідно надати першу допомогу: негайно звільнити його від дії електричного струму шляхом відключення напруги живлення, здійснити непрямий масаж серця і виконати штучне дихання. Разом з тим, негайно викликати швидку медичну допомогу.

7 В процесі приготування шліфів і їх протравлення необхідно працювати, користуючись індивідуальними засобами захисту.

Лабораторна робота №1

Визначення основних механічних властивостей матеріалів: часового опору розриву (межі міцності), пластичності та твердості металів

Мета роботи

1 Сформувати у студентів компетентне володіння основними механічними властивостями металів і методикою визначення часового опору розриву (межі міцності), пластичності та твердості ме­талів.

  1. Навчити експериментально визначити часовий опір розриву σв, відносне видовження δ та відносне звуження ψ металів твердість НВ.

Теоретичні відомості

Механічні властивості конструкційних матеріалів є їх основною характеристикою і відбивають реакцію матеріалу опиратись впливу на нього зовнішніх механічних навантажень, різних за величиною і характером.

Випробування, у тому числі і механічні, проводяться, для того, щоб встановити властивості матеріалів. Залежно від властивостей вирішується питання використання їх в суднобудуванні, судноремонті або іншій галузі.

Механічні випробування залежно від характеру навантаження (навантаження зростає повільно і плавно; навантаження носить ударний характер; навантаження – знакозмінне та ін.), що додається, можуть бути статичними, динамічними, втомними та ін.

При статичних випробуваннях – розтягування, стискування, згинання та ін. визначають поведінку матеріалів при плавно зростаючому навантаженні.

Наприклад, при випробуваннях на розтягування встановлюють міцнісні і пластичні властивості матеріалів.

При динамічних випробуваннях (наприклад, випробування на ударний вигин) виявляють схильність металу до крихкого руйнування, яке оцінюється ударною в'язкістю. Швидкість деформації металу при динамічних випробуваннях значно вища, ніж при статичних.

Тривала дія змінних (циклічних) навантажень може викликати утворення тріщин і руйнування металевих деталей при напрузі нижче межі плинності (текучості).

Поступове накопичення дефектів в металі під впливом циклічних навантажень, що призводять до утворення тріщин і руйнування, називають втомою, а властивості металів чинити опір втомі – витривалістю.

До основних механічних властивостей відносять – міцність, пластичність, пруж­ність, твердість, в’язкість, зносо-стійкість та витривалість.

Міцністю називається здатність металу опиратись руйнуванню та появі залишкових деформацій внаслідок впливу зовнішніх сил.

Пружністю називається здатність металу поновлювати свою фор­му після завершення впливу сил, що викликали зміну форми (деформа­цію).

Пластичністю називається здатність металу не руйнуватися під впливом зовнішніх сил і зберігати утворену залишкову деформацію. Пластич­ність є властивістю, зворотною пружності.

Твердістю називається здатність металу перешкоджати в наслідок дії зовнішнього навантаження, проникненню в нього іншого, більш твердого тіла.

В’язкістю називається здатність металу не руйнуватися під впливом ударних навантажень. В’язкість є властивістю, зворотною крихкості.

Зносостійкість – здатність металу не зношуватись у процесі переміщення поверхонь деталей, що притискаються одна до одної.

Витривалістю називається здатність металу не руйнуватись під впливом прикладених знакозмінних навантажень.

Для різних металів існують відповідні характеристики механічних властивостей. Так, міцність характеризується межею міцності, відповідно пластичністьвідносним видовженням та відносним звуженням, витривалістькількістю прикладених знакозмінних навантажень, зносостійкістьзміною маси або товщини зразка тощо. За цими характеристиками можна судити про рівень опору матеріалу до різних за величиною і характером навантажень, порівнювати матеріали за їх властивостями, вибирати відповідні матеріали згідно умов їх експлуатації.

В процесі впливу на тіло сили, в ньому виникають напруження σ, які залежать від прикладеної сили Ρ та площі поперечного перерізу F зразка, тобто:

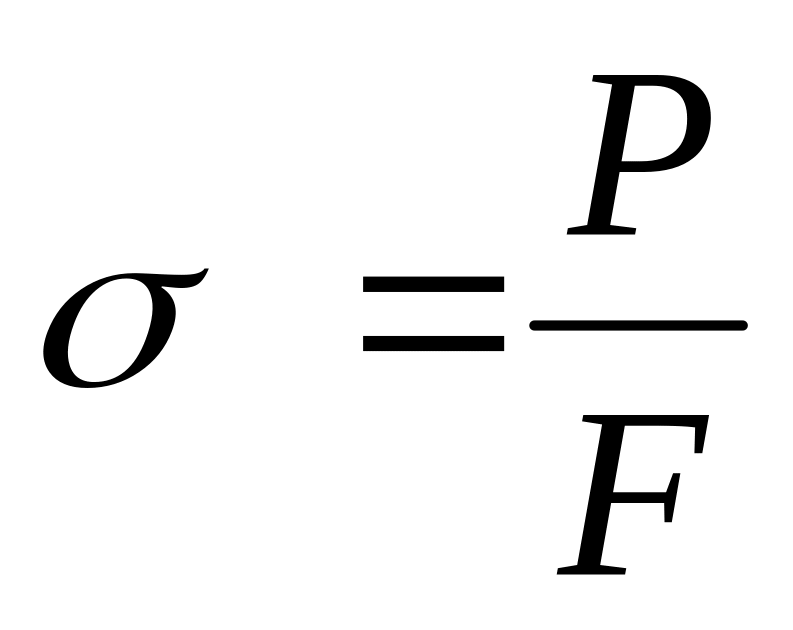

. (1.1)

Міцність металу характеризується межею міцності σв, яка є максимальною напругою, що витримує зразок без руйнування:

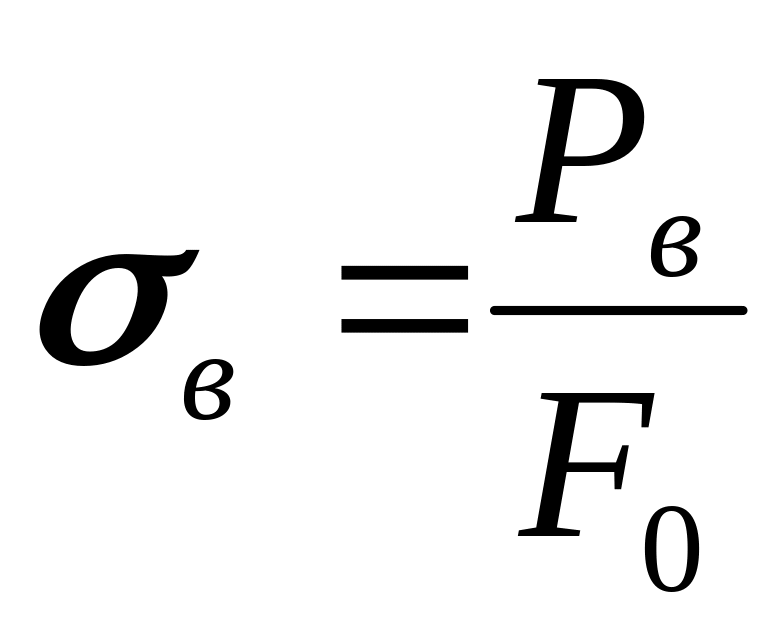

, (1.2)

де Ρвмаксимальна сила при розтягуванні, яку витримує зразок до руйнування, H (кГ);

F0 площа поперечного перерізу зразка до руйнування, м2 (мм2).

Пластичність матеріалу характеризується відповідно відносними видовженням δ та звуженням ψ.

Відносне видовження зра­зка показує (рисунок 1.1) на скільки відсотків збільшується одиниця його довжини в процесі випробовування:

Рисунок 1.1  Ескізи зразків до та після випробувань на розтяг

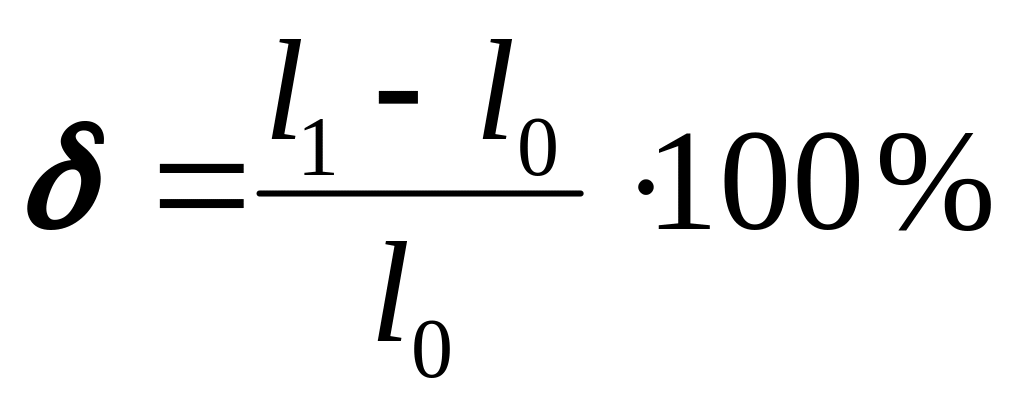

, (1.3)

де l0 , l1 довжина зразка відповідно до та після розриву, м (мм).

Відносне звуження показує, на скільки відсотків зменшилась площа поперечного перерізу зразка в процесі його випробовування:

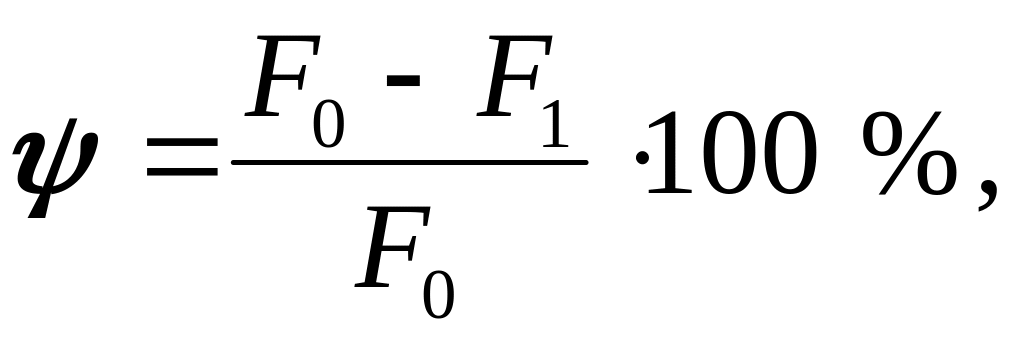

(1.4)

де F0 початкова площа поперечного перерізу зразка, м2 (мм2);

F1 площа зразка у місці розриву після випробування, м2 (мм2).

У крихких металів відносне видовження δ та відносне звужен­ня ψ близькі до нуля, а у пластичних металів вони досягають десят­ків відсотків.

Під твердістю розуміють здатність металу перешкоджати впрова­дженню в нього під дією зовнішньої сили іншого, більш твердого тіла.

Для визначення твердості використовуються спеціальні прилади. Найширше застосовуються такі способи вимірювання твердості: удав­люванням стальної кульки (метод Бринелля); удавлюванням алмазного конуса (метод Роквелла).

Твердість методом Бринелля визначають удавлюванням стальної кульки в плоску поверхню, що випробовується, під впливом заданого навантаження протягом певного часу. Діаметр кульки, навантаження та тривалість витримки під навантаженням вибирають з таблиці 1.1.

Таблиця 1.1 – Вихідні дані та режими випробувань

Метали

Інтервал твердості в числах Бринелля,

МПа

Мінімальна товщина дослідного зразка,

мм

Діаметр кульки D, мм

Наванта­ження Р, кГ

Тривалість витримки під

наванта­женням,

с

Чорні

1400...4500

6-3

4-2

менше 2

10

5

2,5

3000

750

187

10

< 1400

більше 6

6-3

менше 3

10

5

2,5

1000

250

62,5

10

Кольорові

> 1300

6-3

4-2

менше 2

10

5

2,5

3000

750

187

30

350-1300

9-5

6-3

менше 3

10

5

2,5

1000

250

62,5

30

80-350

більше 6

6-3

менше 3

10

5

2,5

250

62,5

15

60

Число твердості за Бринеллем визначається як відношення прикладеного до зразка навантаження Р до площі сферичної поверхні відбит­ка F і позначається НВ:

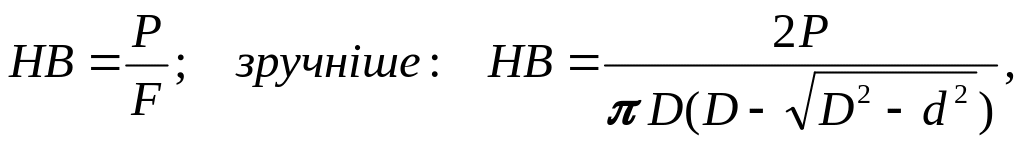

(1.5)

де Р навантаження на кульку індентора, Н; F площа поверхні сферичного сегменту відбитку від впровадження кульки; D діаметр кульки, що вдавлюється в матеріал, мм; d діаметр отриманого відбитка, мм.

Щоб не вдаватись до тривалих обчислень твердості за формулою (1.5), на практиці число твердості НВ визначають, знаючи умови випробовування та користуючись спеціальною таблицею.

Визначення твердості за методом Бринелля виконують за допомогою приладу ТШ-2 (рисунок 1.2).

Зразок, що випробовується, розташовують на столику 2 і поворотом маховика 1 піднімають до дотику із кулькою індентора 3. Потім включають електродвигун 5 і поступово вдавлюють кульку під дією вантажу 4. Після дії навантаження протягом певного часу (таблиця 1.1) вал двигуна починає обертатися у зворотному напрямку і навантаження знімається.

Діаметр отриманого відбитка вимірюють спеціальною лупою (мікро­скопом Бринелля) у двох взаємно перпендикулярних напрямах і визна­чають середнє арифметичне двох вимірювань.

Рисунок 1.2 - Прилад для визначення Рисунок 1.3 - Прилад для визначення

твердості за Бринеллем твердості за Роквеллом

Випробовування на твердість за методом Роквелла (рисунок 1.3) виконують удав­люванням у зразок (деталь), що випробовується, алмазного конуса (конус може бути не лише алмазним, а й з твердого сплаву) з кутом при вершині 120° або сталевої загартованої кульки діаметром 1/16″ (1,588 мм) і визначають за глибиною відбитку при вдав­люванні у зразок (деталь). Прилад Роквелла має індикатор годинникового типу. На йoro циферблаті є дві кольорові шкали (червона та чорна). На чорній шкалі є дві буквені шкали ("А" і "С"), на червоній одна буквена шкала ("В"). Якщо твердість виробів випробовується за шкалами "А" і "С", то наконечником служить алмазний конус, якщо за шкалою "В" кулька з карбіду вольфраму або сталева (загартована). Шкала "А" вико­ристовується для випробовування надтвердих сплавів, що мають твер­дість НВ >7000 МПа, а також тонкого листового матеріалу чи тон­ких виробів товщиною 0,3...0,5 мм. Шкала "В" застосовується для випробо­вування кольорових металів і сплавів, твердість яких не перевищує НВ2300 МПа, та для виробів товщиною 0,8...2,0 мм. Шкала "С" застосо­вується за випробовування загартованих сталей, твердість яких не пе­ревищує НВ7000 МПа, а також для виробів товщиною більше 0,5 мм.

На станині приладу розташований предметний столик 1. У верхній частині приладу розташовані індикатор 6, масляний регулятор 4, шток з індентором (алмазним наконечником або стальною кулькою) та рукоятка 7. Столик 1 переміщується обертанням маховика 2, а навантаження створюється важками 3.

Шліфований з обох боків зразок встановлюють на столик 1 і поворотом маховика 2 піднімають до дотику з наконечником та подальшим підніманням до тих пір, поки маленька стрілка не співпадає з червоною точкою на циферблаті. Це означає, що на зразок створене попереднє навантаження. При цьому велику стрілку індикатора слід встановити на нульову позначку.

Кульку або конус удавлюють у досліджуваний зразок під впливом двох послідовних наван­тажень попереднього Р0 та основного Р1. Тоді, загальне навантаження:

P = P0 + P1. (1.6)

Попереднє навантаження Р0 завжди дорівнює 98 Н (10 кГ), а за­гальне навантаження складає: при тиску стальної кульки за шкалою "В" 981 Н (100 кг); при тиску алмазного конуса за шкалою "С" 1471 Н (150 кГ) та за шкалою "А" 588 Н (60 кГ).

Залежно від того, що застосовується (кулька чи алмазний ко­нус), а також від навантаження, при якому виконується випробовування, тобто від шкали "В", "С" або "А" число твердості позначається відповідно HRB, HRC, HRA.

Прилад типу Роквелла застосовується ширше, ніж прилад типу Бринелля, оскільки дає можливість випробовувати м’які, тверді та тонкі матеріали. Відбитки конуса чи кульки, що вдавлюється, дуже малі, тому готові деталі можна випробовувати без їх псування.

Випробовування легко виконується, та на нього витрачається небагато часу (кілька секунд); при цьому немає потреби нічого вимірювати чи обчислювати, а число твердості читається прямо на шкалі.

Таким чином, число твердості за Бринеллем визначають за розмірами (за діаметром) відбитка, що утворився внаслідок дії навантаження, а за методом Роквелла – за величиною переміщення індентора під дією різниці навантажень: загального та попереднього.

Заслуговує на увагу сучасні мобільні універсальні твердоміри, що працюють з ультразвуковими та динамічними датчиками, зокрема, твердомір NOVOTEST T-Д2 з динамічним датчиком [тексти лекцій].

Послідовність виконання роботи

1 Ознайомитись із будовою гідравлічного пресу або розривної машини та їх технічною характеристикою.

2 Підготувати зразки для випробовування на розтяг, для чого виконати наступні дії:

а) переконатись, що на робочій частині зразка немає дефектів;

б) зробити контрольні мітки на робочих поверхнях обох зразків;

в) виміряти зразок (d0 і l0) [м (мм)], попередньо на робочій частині намітити кернером дві точки, що обмежують розрахункову довжину зразка (круглі зразки необхідно вимірювати у двох взаєм­но перпендикулярних напрямах і трьох перерізах);

г) визначити площу поперечного перерізу F0 зразка [м2 (мм2)]; за розрахунковий діаметр зразка прийняти його найменше значення.

3 Виконати випробування зразка на розрив на гідравлічному пресі (розривній машині), записавши покази манометра в момент максимального відхилення стрілки або покази динамометра розривної машини.

4 Визначити руйнівне навантаження Рв [Н (кГ)]:

Рв = n·P1·S, (1.7)

де n – кількість поршнів преса; P1 – тиск за показами манометра преса, Н/м2 (кГ/мм2); S – площа поперечного перерізу великого поршня преса, м2 (мм2), яку визначають за паспортними даними відповідної марки преса.

5 Після розриву зразка виміряти діаметр d1 (мм) та довжину l1 у місці його розриву (при цьому обидві частини зразка необхідно прикладати по можливості якомога щільніше одна до одної).

6 Визначити площу поперечного перерізу зразка F1 у місці розриву:

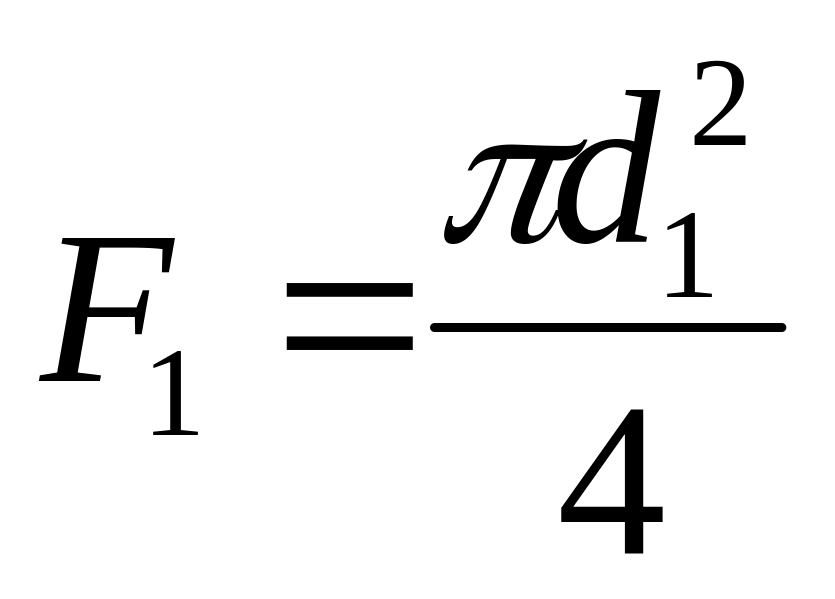

. (1.8)

7 Розрахувати межу міцності σв за формулою (1.2).

8 Знайти відносне видовження δ за формулою (1.3).

9 Обчислити відносне звуження ψ за формулою (1.4).

10 Використовуючи отримані результати (σв, δ, ψ) і користуючись довідковою літературою, встановити ймовірну марку сталі, з якої виготовлено зразок.

11 Ознайомитись з будовою приладів ТШ-2 і ТК-2 та методикою визначення твердості за Бринеллем і Роквеллом. Для цього необхідно виконати наступні дії:

- вибрати режими випробовувань з таблиці 1.1 та підготувати зазначені прилади для визначення твердості зразків.

- підготувати поверхні зразків: відшліфовані поверхні зразків очистити від бруду за допомогою змоченої спиртом м’якої тканини;

- вибрати тип відповідного наконечника (індентора);

- визначити величину навантаження залежно від типу наконечника, виду ма­теріалу та товщини зразка;

- встановити тривалість витримки досліджуваних зразків під наван­таженням;

- налагодити прилади для визначення твердості за вибраним режимом.

  1. Визначити твердість відпаленої сталі, кольорових металів і сплавів методом Бринелля та занести результати до протоколу ви­пробувань.

  2. Визначити твердість зразків сталі, кольорових металів і сплавів методом Роквелла за допомогою приладу ТК-2 і результати також занести до протоколу випробувань .

  3. Перевести числа твердості отримані за методом Бринелля, у числа твердості за методом Роквелла на підставі співвідношення:

HB = 100 HRC. (1.9)

  1. Знаючи число твердості за Бринеллем, визначити наближене значення межі міцності досліджуваного металу (сталі) за формулою:

σв ≈ 0,4 HBср. (1.10)

Скласти письмовий звіт про виконану роботу.
