2.4. Штыри
2.4.1. Конструкция стального штыря (ГОСТ 7092-73) для крепления их на траверсах показана на рис. 2.7, назначение указано в табл. 2.6, а основные размеры штырей - в табл. 2.7. Справочные данные массы штырей, гаек и шайб приведены в приложении 3.
Таблица 2.6
Назначение штырей
Тип штыря |
Тип изолятора |
Назначение штыря |
ШТ-20Д ШТ-16Д ШТ-12Д |
ТФ-20 ТФ-16 и РФО-16 ТФ-12 и РФО-12 |
Для деревянных траверс |
ШТ-20УД |
ТФ-20 |
Для деревянных траверс, удлиненных пролетов и угловых опор усиленных и особо усиленных типов линий |
ШТ-20С ШТ-16С ШТ-12С |
ТФ-20 ТФ-16 и РФО-16 ТФ-12 и РФО-12 |
Для стальных траверс |
ШТ-20НК |
ТФ-20 |
Для контрольных накладок и кронштейнов |
ШТ-20НС |
ТФ-20 |
Для кронштейнов и накладок, применяемых при скрещивании проводов, для переходных опор и стоек |
Примечание. При применении изоляторов ТФ-16 на контрольных накладках, накладках для скрещивания проводов и на Г-образных кронштейнах устанавливают штырь ШТ-16С.
Таблица 2.7
Основные размеры штырей
Условное обозначение штыря |
Размеры, мм (см. рис. 2.7) |
|||||
d |
d1 |
d2 |
L |
l1 |
l0 |
|
ШТ-20Д |
М16 |
16 |
19 |
234 |
120 |
40 |
ШТ-16Д |
М16 |
16 |
19 |
214 |
120 |
40 |
ШТ-12Д |
М12 |
12 |
12 |
184 |
120 |
40 |
ШТ-20УД |
М20 |
16 |
25 |
239 |
125 |
40 |
ШТ-20С |
М16 |
16 |
19 |
148 |
28 |
24 |
ШТ-16С |
М16 |
16 |
17 |
128 |
28 |
24 |
ШТ-12С |
М12 |
12 |
12 |
100 |
20 |
16 |
ШТ-20НК |
М22 |
16 |
25 |
155 |
35 |
30 |
ШТ-20НС |
М18 |
16 |
23 |
150 |
30 |
25 |
2.5. Траверсы

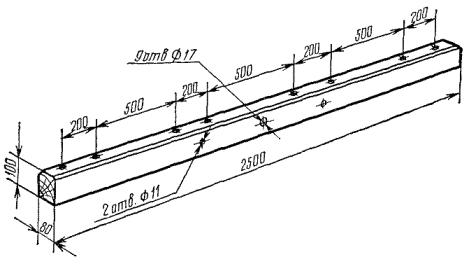

2.5.1. Материалами для изготовления траверс являются древесина и сталь. Из пород деревьев применяются дуб, сосна, лиственница, ель и кедр. Деревянные траверсы (ГОСТ 4767-70) из мягких пород древесины должны быть пропитаны антисептиком.
