Задача 5

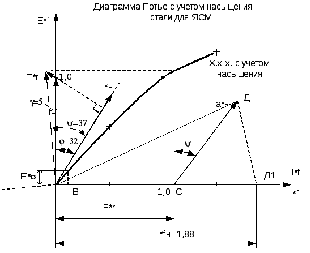

Используя исходные данные и результаты решения задач № 3, №4, определите при помощи диаграммы Потье МДС возбуждения F_{* f Н} в режиме номинальной нагрузки генератора: а) без учета и б) с учетом насыщения магнитной системы машины.

Дано: Синхронный (ЯСМ) гидрогенератор -?

Решение: Ответ: относительное значение МДС равно .

Ответ: относительное значение МДС равно .

6. Для синхронного гидрогенератора, данные которого использованы при решении задач № 3 и № 4, определите при помощи диаграммы Блонделя МДС возбуждения F_{* f Н} в режиме номинальной нагрузки с учетом насыщения магнитной системы машины. Сравните результаты решения задач №5 и №6.

Дано: Синхронный (ЯСМ) гидрогенератор -?

Решение: , , ; Ответ: по диаграмме Потье по диаграмме Блонделя абсолютная погрешность равна =1,88-1,87=0,01 о.е.

Задача №13

13. Для гидрогенератора с данными, приведенными в табл. П1, определите в относительных единицах и в А установившиеся токи одно-, двух- и трехфазного короткого замыканий, а также ударный (максимально возможный) ток трехфазного короткого замыкания, при условии что генератор работал с номинальным напряжением: а) в режиме холостого хода; б) в режиме номинальной нагрузки. При определении токов короткого замыкания используйте результаты решения задач № 5 и № 6.

Дано: Синхронный (ЯСМ) гидрогенератор =0,263 Токи к.з. и ударный ток-?

Решение: , , ; Для режима х.х. Найдем токи при различных к.з. : Ударный ток равен: Режим номинальной нагрузки: Ударный ток равен:

8. Используя исходные данные и результаты решения задач № 3, № 4, рассчитайте графически внешнюю характеристику синхронного генератора при изменении нагрузки от нуля до номинальной и неизменном номинальном коэффициенте мощности. Для решения задачи допустимо по разрешению преподавателя использовать диаграмму Потье.

Дано: Синхронный (ЯСМ) гидрогенератор Построить внешнюю характеристику?

Решение: Для построения внешней характеристики необходимо сначала построить регулировочные характеристики Для построения берем значения тока якоря: =0,25;0,5;0,75;1,0. 1,0=50мм. Значения напряжений возьмем : U*=1.1;1,2;1,3. Рис.1 Диаграмма Потье для U*=1.1 Получаем значения токов возбуждения: U* 0 0,25 0,5 0,75 1 I* 1,1 1,18 1,38 1,59 1,81 2,05 I*f

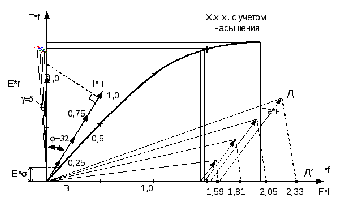

Рис.3 Диаграмма Потье для U*=1.2

Получаем значения токов возбуждения:

U*	0	0,25	0,5	0,75	1	I*
1,2	1,4	1,59	1,81	2,05	2,33	I*f

Аналогично для U*=1.3 получаем значения:

U*	0	0,25	0,5	0,75	1	I*
1,3	2	2,48	3,03	3,71	4,48	I*f

Внешняя характеристика приведена на рис. 3
