1.Капиталовложения в строительство тэс

1. Абсолютные капвложения в строительство блочных тэс (оборудование однотипное)

(1)

где – капиталовложения в головной блок, руб.;

– капиталовложения в каждый последующий блок, руб. ;

; ; – количество однотипных котлов, турбин, пиковых водогрейных котлов;

– поправочный коэффициент на территориальный район строительства (приложение 1)[1];

–капиталовложения в пиковые водогрейные котлы, руб.;

– коэффициент инфляции (для пересчёта в цены текущего года).

–приведены в приложении 3 (табл.3[1]) для твердого топлива.

Для не блочных ТЭЦ количество энергетических котлов определяется по максимальному расходу пара на турбину с запасом до 3%:

(2)

Количество пиковых водогрейных котлов:

(3)

(4)

2. Удельные капвложения

(5)

где – абсолютная величина капитальных вложений, руб.;

– установленная максимальная мощность станции, кВт (МВт).

2. ПОЛЕСНЫЙ ОТПУСК ТЕПЛОТЫ С КОЛЛЕКТОРОВ СТАНЦИИ

2.1 Годовой отпуск теплоты из производственных отборов турбин

(6)

где – часовой расход пара в производственный отбор одной турбины, т/ч;

– количество однотипных турбин, имеющих производственный отбор, шт.;

– число часов использования максимальной нагрузки, потребляемой из производственных отборов турбин, ч. Принимается =4000-6000 ч.

2.2Годовой отпуск с коллекторов ТЭС для производственных целей

(7)

где =2,6 –разность энтальпии пара в производственном отборе и энтальпии возвращаемого конденсата, ГДж/т;

-годовой расход пара в производственные отборы всех паровых турбин, т/год.

2.3Годовой отпуск теплоты из отопительных отборов турбины

(8)

где – отпуск теплоты в отопительный отбор данного типа

турбины, ГДж/ч (приложение 2);

– количество установленных однотипных турбин, шт.;

- число часов использования максимума отопительных отборов в зависимости от климатического района (приложение 4)[1].

2.4 Годовой отпуск теплоты на ПВК

(9)

где --отпуск теплоты на ПВК, ГДж/ч;

– количество ПВК, шт.

(10)

2.5Годовой отпуск теплоты с коллекторов ТЭС

Годовой отпуск теплоты с коллекторов ТЭС составляет: (11)

где годовой отпуск теплоты для отопительных целей, ГДж/год;

годовой отпуск теплоты для отопительных целей, ГДж/год;

годовой отпуск теплоты для ПВК, ГДж/год.

2.6 Коэффициент теплофикации ТЭС

(12)

3.ВЫРОБОТКА И ОТПУСК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ С ШИН СТАНЦИИ

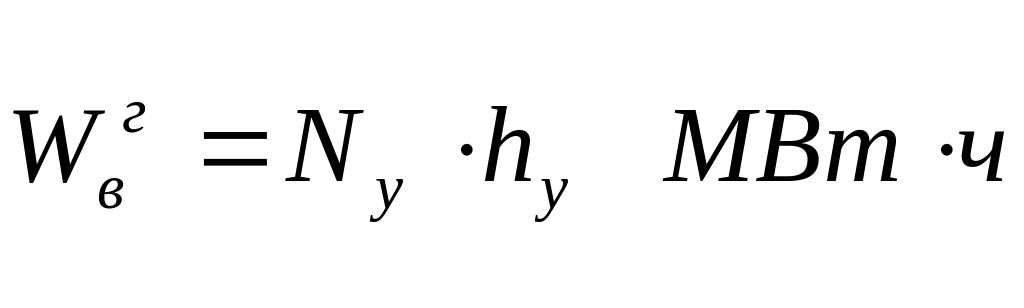

3.1 Годовая выработка электрической энергии

Годовая выработка электрической энергии составляет:

(13)

где - установленная расчётная мощность турбин одного типа, принимается по номинальному значению для турбин с двойным обозначением мощности, МВт;

- число часов использования установленной расчётной мощности, ч. (принимается в пределах 5500-6500 ч.).

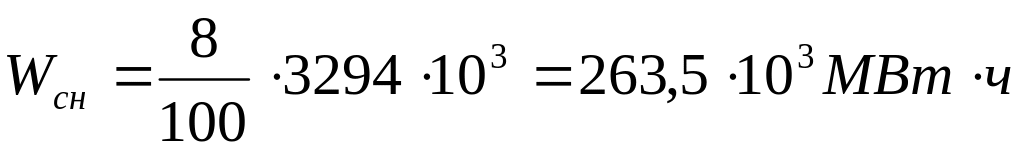

3.2 Расход электрической энергии на собственные нужды

При однотипном оборудовании расход электрической энергии на собственные нужды составляет:

(14)

где - удельный расход электроэнергии на собственные нужды, % (для учебных расчётов укрупнённые значения удельного расхода электрической энергии на собственные нужды произведен в (табл. 1 приложение 6)[1]).

3.3 Годовой расход электрической энергии собственных нужд, отнесённый на отпуск теплоты

Годовой расход электрической энергии собственных нужд, отнесённый на отпуск теплоты составляет:

(15)

где - удельный расход электрической энергии собственных нужд на отпуск единицы теплоты, кВт · ч/ГДж.

Ориентировочно можно принять при работе ТЭЦ на газе и мазуте ,

5 6 кВт · ч/ГДж,

- годовой отпуск теплоты с коллекторов ТЭЦ, ГДж/год

3.4 Годовой расход электрической энергии собственных нужд, отнесённый на отпуск электрической энергии

Годовой расход электрической энергии собственных нужд, отнесённый на отпуск электрической энергии составляет:

(16)

3.5 Удельный расход электроэнергии на собственные нужды, отнесённые на производство электрической энергии

Удельный расход электроэнергии на собственные нужды, отнесённые на производство электрической энергии составляет

(17)

где - расход электрической энергии на собственные нужды на производство электроэнергии, МВт · ч;

- годовая выработка электроэнергии, МВт · ч.

3.6 Годовой отпуск электрической энергии с шин станции

Годовой отпуск электрической энергии с шин станции:

(18)

где - годовая выработка электрической энергии, МВт · ч;

- расход электроэнергии на собственные нужды, МВт · ч.

4. РАСХОД УСЛОВНОГО ТОПЛИВА ПРИ ОДНОТИПНОМ ОБОРУДОВАНИИ

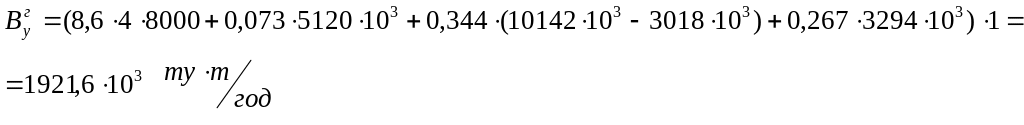

4.1 Годовой расход условного топлива котлами при однотипном оборудовании

Расход условного топлива может быть рассчитан по приближённой топливной характеристики, которая в общем случае для однотипного оборудования имеет вид: (19)

где - число однотипных агрегатов, шт.;

- число часов работы турбоагрегата в году (календарное число часов в году за минусом плановых остановок на ремонт и прочих плановых остановок), ч. Ориентировочно можно принять:

- расход топлива на холостой ход основного оборудования, ту · т/ч;

- годовой отпуск теплоты из отопительных отборов однотипных турбоагрегатов, т/год;

- годовая выработка электрической энергии однотипными турбоагрегатами, МВт · ч;

, . -коэффициент топливной характеристики, постоянные для данного турбоагрегата. Топливные характеристики приведены в (приложении 7) [1].

- поправочный коэффициент на вид сжинаемого топлива.

Для твёрдого топлива

4.2 Годовой расход условного топлива на отпуск теплоты без учёта расхода электроэнергии на собственные нужды

Годовой расход условного топлива на отпуск теплоты составляет:

(20)

где – удельная теплота сгорания условного топлива, ГДж/т;

- КПД котла, принимаемое для газа и мазута – 0,92 0,93

- КПД сетевых подогревателей принимают 0,98

– поправочный коэффициент на неустановившейся режим работы.

4.3 Годовой расход условного топлива на отпуск электроэнергии

Годовой отпуск условного топлива на отпуск электроэнергии составляет:

(21)

4.4 Годовой расход условного топлива на отпуск теплоты с учётом электроэнергии собственных нужд, отнесённый на отпуск теплоты

Годовой расход условного топлива на отпуск теплоты составляет:

(22)

где - удельный расход условного топлива на отпущенный

кило ватт-час, кгу · т/кВтч;

(23)

4.5 Годовой расход условного топлива на отпуск электрической энергии

с учётом электроэнергии собственных нужд

Годовой расход условного топлива на отпуск электроэнергии составляет:

(24)

5. УДЕЛЬНЫЙ РАСХОД УСЛОВНОГО ТОПЛИВА И КПД СТАНЦИИ ПРИ ОДНОТИПНОМ ОБОРУДОВАНИИ

5.1 Удельный расход условного топлива на отпуск электрической энергии

(25)

Величина , подсчитанная по формуле, должна быть одинаковой с в , подсчитанной по формуле (23).

5.2 Удельный расход условного топлива на отпуск теплоты

Удельный расход условного топлива на отпуск теплоты составляет:

(26)

5.3 Коэффициент полезного действия станции по отпуску электрической энергии

Коэффициент полезного действия станции по отпуску электрической энергии составляет:

(27)

где 3,6- переводной эквивалент электрической энергии в теплоту, ГДж/МВт · ч.

5.4 Коэффициент полезного действия станции по отпуску теплоты

Коэффициент полезного действия станции пор отпуску теплоты составляет:

(28)

5.5 Коэффициент использования топлива

Коэффициент использования топлива составляет:

% (29)

6. Эксплуатационные расходы (издержки) ТЭС

6.1 Топливо на технологические цели

По этой статье учитывается топливо, которое расходуется непосредственно на производство электрической энергии и теплоты. Топливо оценивается с учетом транспортных затрат:

(30)

где В - годовой расход натурального топлива на энергетические котлы тн · т/год. Для топлива газ - тнс · м³/год.

В - годовой расход условного топлива в целом по ТЭС, ту · т/год;

29330 – удельная теплота сгорания условного топлива, кДж/кг (29,3 ГДж/т);

Q - удельная теплота сгорания натурального топлива, кДж/кг. Для угля Q = 20934,

- потери топлива в пути до станции назначения в пределах норм естественной убыли, каменный уголь = 0,9-1,2%,

, (31)
