3. Расчет динамических характеристик
Произведем расчет цикла работы АД в динамике. Для этого рассчитаем следующие величины:
Зададим значения следующим переменным:
Где tmax – время расчета переходных процессов в АД, dt – приращение времени, jmax – количество точек расчета динамических характеристик. Значения времени tper1 и tper2 – время переключения из двигательного режима в режим реверса и из реверса в режим динамического торможения соответственно, i – вспомогательная переменная для вывода графиков. Ниже приведена программа расчета цикла работы АД в динамике.

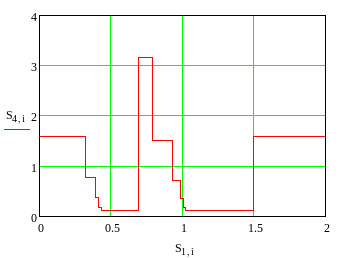

График переходного процесса активного сопротивления ротора RrΣ представлен на рисунке 13.
Рисунок 13-Переходный процесс активного сопротивления ротора RrΣ
График переходного процесса частоты вращения ω при цикле работы асинхронного двигателя представлен на рисунке 14.
Рисунок 14-Переходный процесс частоты вращения ω при цикле работы асинхронного двигателя
График переходного процесса электромагнитного момента M при циклеработы асинхронного двигателя представлен на рисунке 15.
Рисунок 15-Переходный процесс электромагнитного момента M при цикле работы асинхронного двигателя
График динамической электромеханической характеристики асинхронного двигателя представлен на рисунке 16.
Рисунок 16-Динамическая электромеханическая характеристика асинхронного двигателя
Вывод: Исследованы статические и динамические режимы АД с реостатным регулированием скорости.
При пуске, реверсе и торможении двигателя сняты характеристики: естественная механическая, реостатные на 1,2 и 3 (4) ступени.
Произведен расчет динамических характеристик: рассмотрены характеристики переходных процессов активного сопротивления ротора, частоты вращения угловой частоты при цикле, электромагнитного момента при цикле работы, а также динамическая электромеханическая характеристика.
