Рабочая тетрадь

по ПМ01. «Подготовка машин, механизмов, установок, приспособлений к работе, комплектование сборочных единиц».

Преподаватель ____________ Хаматханов Ф.Г.

Чистополь 2015г.

Содержание Стр.

1. Введение ____ 2

2. Классификация ДВС ____3

3. Основные понятия и определения ДВС ____5

4. Четырехтактный карбюраторный двигатель ____7

5. Механизмы и системы двигателя ____9

6. Механизм газораспределения ____12

7. Система охлаждения ____15

8. Смазочная система ____17

9. Система питания ____20

10. Система зажигания ____26

11. Список литературы ____29

Введение.

В рабочей тетради содержатся задания для самостоятельной работы студентов по темам: «Классификация ДВС», «Основные понятия и определения ДВС», «Устройства и работа четырехтактного карбюраторного двигателя», «Механизмы и системы двигателя».

Работа с тетрадью обеспечивает усвоение этих тем входящий ПМ 01. Подготовка машин, механизмов, установок, приспособлений к работе, комплектование сборочных единиц.

МДК 01.01. Назначение и общее устройство тракторов, автомобилей и сельскохозяйственных машин.

Рабочая тетрадь представляет собой сборник для самостоятельной работы студентов. Тетрадь позволит студентам организовать самостоятельную работу по изучению основных тем модуля и более подробны, изучить отдельные темы, таким образом, закрепив знания, полученные на занятиях,

При заполнении тетради желательно использовать конспект лекции, учебную литературу, интернет.

Тетрадь заполняется аккуратно, последовательно, в процессе изучения курса.

Тетрадь используется для самостоятельной работы студентов, чаще всего при выполнении домашнего задания.

В конце каждого раздела курса имеются контрольные вопросы по темам. Это позволит повысить качество образования и улучшить успеваемость

1.1. Классификация двс

ДВС, применяемые на тракторах, автомобилях и других самоходных

сельскохозяйственных машинах, классифицируют по следующим признакам:

1) по способу осуществления рабочего цикла:

_____________________________________

2) по способу смесеобразования:

____________________________(бензиновые и газовые);

____________________________ (дизели) ;

3) по способу воспламенения рабочей смеси:

_____________________________ (бензиновые, газовые и др.);

______________________________ (дизели);

4) по назначению:

__________________;

__________________;

5) о виду применяемого топлива работающие на:

__________________;

__________________;

__________________;

6) по числу цилиндров:

_____________________;

_____________________;

7) по расположению цилиндров:

________________ (с расположением цилиндров в один ряд вертикально или с

наклоном оси цилиндров от вертикали на угол20...40°);

________________ (с расположением цилиндров под углом);

_________________ (с противоположным горизонтальным расположением цилиндров, т. е. под углом180°;

8) по способу наполнения цилиндров свежим зарядом:

__________________(наполнение осуществляется за

счет перепада давления в цилиндрах и окружающей среде, возникающего при

движении поршня);

__________________ (наполнение происходит под давлением, создаваемым

компрессором);

9) по способу охлаждения:

______________________;

______________________.

Контрольные вопросы:

1. Как различаются двигатели по типу системы питания?

2. Какие двигатели называются дизелями?

1.2. Основные понятия и определения двс.

Основными параметрами двигателя считают: _________ цилиндра,

___________поршня,___________ камеры сгорания,___________ и рабочий объемы цилиндров, _________ сжатия.

При одном обороте кривошипа (рисунок1) поршень делает по одному ходу

вниз и вверх. Изменение направления движения поршня в цилиндре происходит в двух крайних точках, называемых _______________________:

крайнее верхнее положение— __________________ ,

крайнее нижнее положение— ____________________.

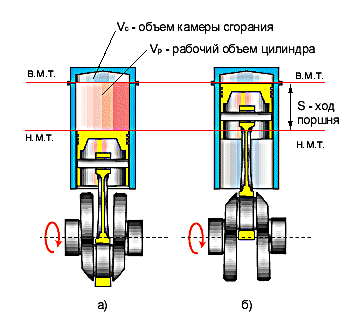

Рисунок1 - Ход поршня и объемы цилиндра двигателя:

а) поршень в ___________________;

б) поршень в____________________.

Расстояние от ВМТ до НМТ называют ____________поршня и обозначают буквой S. S = 2r

Пространство над днищем поршня при нахождении его в ВМТ называют

______________________. Ее объем обозначают Vc.

Пространство цилиндра между двумя мертвыми точками(НМТ и ВМТ)

называют ______________объемом и обозначают Vh.

Сумма объема _____________ сгорания Vc и __________ объема Vh цилиндра представляет собой ________________объем цилиндра, который обозначают Va, т. е. Va = Vc+ Vh.

Сумму всех рабочих объемов цилиндров многоцилиндрового двигателя называют рабочим объемом двигателя или _____________:

Vh = (πD² Si)/4,

где i - число цилиндров.

Отношение полного объема цилиндра Va к объему камеры сгоранияVc

называют ____________________:

ε= Va / Vс

c или ε= (Vc+ Vh)/ Vc.

Контрольные вопросы:

1. Что называется ВМТ?

2. Что такое ход поршня?

3. Что такое рабочий объем цилиндра?

4. Что такое степень сжатия?
