Вопрос 3. Цементовоз. Назначение и конструкция.

Цементовозами называют большие цистерны, с помощью которых осуществляются перевозки больших партий цемента на строительный объект. Такая техника позволяет перевозить и иные сыпучие строительные материалы, плотность которых составляет 1,5 г/куб. см., по автомобильным дорогам.

Автоцементовозы

Автоцементовозы предназначены для бестарной перевозки цемента с цементных заводов или прирельсовых складов (силосного или амбарного).

Автоцементовозы состоят из автотягача седельного типа с компрессорной установкой и цистерны на подкатной тележке с аэрожелобом и пневматическими устройствами.

По способу разгрузки и загрузки автоцементовозы разделяют на два типа:  1) с пнев-моразгрузкой и самозагрузкой и  2) с пневморазгрузкой без самозагрузки. ГОСТ 13669—68 предусматривает десять типоразмеров автоцементовозов грузоподъемностью от 3,5 до 22 т.

Основным рабочим органом автоцементовозов (рис. 6.6) является цистерна-полуприцеп цилиндрической или эллиптической в сечении формы. Передняя часть цистерны опирается на седельное устройство тягача, задняя часть через кронштейны и рессоры — на ось подкатной тележки. Ось цистерны наклонена в сторону разгрузки на 7—9°. Внутри цистерны по ее длине приварены с двух сторон откосы под углом 45—50° для стекания цемента вниз. В нижней части цистерны откосы образуют желоб, в который устанавливается съемный аэролоток с натянутой на него аэрирующей тканью. Аэролоток крепится к цистерне, для его замены и снятия при типа) и из железнодорожных вагонов на приобъектные склады. Загрузка автоцементовоза может быть гравитационной и пневматической, разгрузка — пневматическая (от собственного или постороннего компрессора). Автоцементовозы применяют для совместной работы с грунтосмесительными машинами, а также используют для перевозки алебастра, мела, заполнителей асфальтобетона и других материалов.

Рис. 6.6. Автоцементовоз ТЦ-3 (С-853): 1 — тягач; 2 компрессор; 3 — цистерна; 4 — запасное колесо; 5 — рукав; 6 — задняя тележка; 7 — выдвижная стойка

Вверху цистерны имеются один или два загрузочных люка с резиновой прокладкой, герметически закрываемые крышками при помощи рычага и винта с гайкой. Открывание и закрывание люка производится с площадки обслуживания, м расположенной на цистерне. Загрузочный люк может также служить в качестве монтажного для проведения работ внутри цистерны. В нижней части цистерны крепится разгрузочный патрубок с краном и продувочной форсункой. Кран служит для регулировки производительности и быстрой остановки разгрузки цистерны.

Пневмооборудование для разгрузки цемента состоит из ротационного компрессора, влагомаслоотделителя, коллектора с предохранительным клапаном и манометром, системой воздуховодов с кранами и обратными клапанами. Компрессор установлен на тягаче и имеет привод от двигателя через коробку отбора мощности.

Для затормаживания цистерны-полуприцепа при стоянкё имеется стояночный тормоз. Во время стоянки без тягача и цемента цистерна опирается на две выдвижные стойки.

Автоцементовозы классифицируют: по грузоподъемности (35—70, 70—120 и свыше 120 кН); по способу загрузки — самозагружающиеся и несамозагружающиеся. При грузоподъемности от -220—240 кН автоцементовозы используют на перевозке цемента на дальние расстояния (до 300 км), а на перевозке цемента на ближние расстояния (до 80—100 км) используют цементовозы малой грузоподъемности 35 кН.

Рис. 95. Схемы: а — автоцементовоза; б — цистерны автоцементовоза; 1 — цистерна-полуприцеп; 2 — компрессор; 3 — тягач; 4 — опорная стойка; 5 — площадка для обслуживания; 6 — лестница; 7 — загрузочный люк; 8 — откос; 9 — аэролоток; 10 — пробковый кран; 11 — разгрузочный патрубок; 12 — шланг подачи воздуха на продувочную форсунку; 13 — обратный клапан; 14 — влагомаслоотделитель; 15 — воздухопровод к аэролоткам; 16 — спускной кран; 17 — труба для выравнивания давления

Вагоны-цементовозы

Вагоны-цементовозы предназначены для доставки цемента навалом с цементных заводов на прирельсовые склады или непосредственно крупному потребителю. На цементных заводах вагоны загружают из силосов для хранения цемента при помощи боковых или донных пневматических разгружа-телей. Доставка цемента в герметических вагонах-цементовозах предотвращает его потери при погрузке, транспортировке и выгрузке, а также обеспечивает сохранение его качеств. Вагоны-цементовозы могут быть использованы и для перевозки других пылевидных материалов.

Саморазгружающийся крытый цельнометаллический вагон (хоппер) для перевозки цемента имеет стальную сварную раму, изготовленную из прокатных профилей, и кузов, состоящий из двух вертикальных боковых и двух наклоненных под углом 50° к горизонту торцовых стенок. В верхней части кузова имеются четыре загрузочных люка, которые после загрузки вагона закрываются водоне-пронлцаемыми крышками. Нижняя часть кузова выполнена в виде двух сдвоенных бункеров с четырьмя разгрузочными люками, оборудованными шиберными затворами с реечным механизмом открывания. Разгружают вагон при помощи присоединяемых к разгрузочным люкам рукавов, по которым цемент самотеком поступает в приемное устройство, располагающееся под железнодорожными путями, откуда системой транспортирующих устройств подается в силосы хранения.

Вагон-цементовоз оборудован автоматическим тормозом типа MT3-135, автосцепкой и буферами. По требованию заказчика часть вагонов оборудуется ручным тормозом, стоп-краном и тормозной будкой для обслуживаю щего персонала. Рама вагона опирается на две двухосные стальные тележки типа МТ-50.

Железнодорожный цементовоз-цистерна с пневмовы грузкой создан на базе нефтеналивного вагона-цистерны объемом 60 м3. Внутри цистерны монтируются второе дно под углом 6” к горизонту, откосы и рассекатели под углом 50° к горизонту, в которые укладываются четыре съемных аэрожелоба, наклоненные к выгрузочному патрубку также под углом.6°. Аэрожелоба имеют пористую перегородку и поддерживающую жалюзийную решетку, уложенные в стальной желоб и закрепленные планками. В выгрузочной горловине цистерны смонтирован дроссельный клапан для перекрытия выхода цемента, а на конце горловины — шаровая головка для присоединения разгрузочного патрубка с быстросъемным соединением. Для повышения эффективности выгрузки цемента и для продувки транспортного трубопровода после выгрузки на разгрузочном патрубке установлена форсунка сжатого воздуха.

Для загрузки цистерны цементом в ее верхней части имеются люк и два загрузочных патрубка, оборудованные шаровыми головками быстросъемного соединения. Для подвода воздуха от компрессорной станции на цистерне монтируется коллектор с манометром, предохранительным клапаном, кранами и системой воздухопроводов.

Разгрузка цементовоза-цистерны происходит по следующей схеме: прибывший на станцию цементовоз подсоединяют к воздушной сети и к приемному цементопроводу потребителя при помощи быстросъемных соединений; открывают кран питающего воздухопровода, затем кран на продувочную форсунку и на аэрожелоба; после этого открывают дроссельный клапан, и цемент в смеси с воздухом под давлением транспортируется из цистерны в приемный силос. Об окончании разгрузки цементовоза судят по показанию манометра на коллекторе, которое в этот момент равно нулю. Разгрузка осуществляется одним оператором.

Описанная разгрузка не требует дополнительного оборудования, кроме компрессора подачей 10—15 м3/мин с давлением до 2,5 кгс/см2. При отсутствии на приемной станции силосов для цемента возможна непосредственная его перегрузка в автоцементовоз с пневмовыгрузкой из вагона при помощи компрессора автоцементовоза.

Применение цементовоза с пневмовыгрузкой полностью механизирует и герметизирует процесс доставки и перегрузки цемента.

Вопрос 4. Производительность машин непрерывного действия и циклического. Примеры машин. Производительность машины — это количество продукции (выраженное в массе, объеме или штуках), вырабатываемой (перерабатываемой) в единицу времени — час, смену, год. Различают производительность: теоретическую (расчетную, конструктивную), техническую и эксплуатационную.

Теоретическая,(расчетная конструктивная) производительность — это количество продукции, вырабатываемой в единицу времени непрерывной работы при расчетных: скоростях рабочих движений, значениях нагрузок, условиях работы.

Для машин циклического действия теоретическая часовая производительность:

Где q – выработка продукции(м,шт,м², м³), n – число циклов в минуту.

Для машин непрерывного действия теоретическая часовая производительность:

где F — количество материала, размещающегося на 1 м длины потока продукции (материала); v — скорость движения потока продукции, м/с.

Техническая производительность — это количество продукции, вырабатываемой в единицу времени непрерывной работы машины непосредственно в производственных условиях, при правильно выбранных режимах работы и нагрузках на рабочие механизмы.

где kт — коэффициент, учитывающий конкретные условия работы.

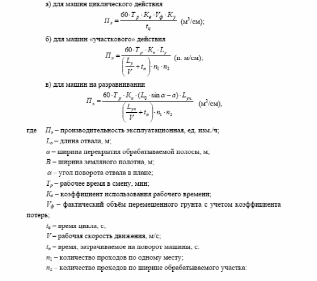

Эксплуатационная производительность Пэ — это количество продукции, вырабатываемой в единицу времени, с учетом всех перерывов в работе, вызываемых требованиями эксплуатации, условиями труда работающих, организационными причинами, и простоев машин в ремонте:

где kе — коэффициент использования машины по времени; kу — коэффициент влияния качества системы управления и квалификации машиниста.

Годовая эксплуатационная производительность в год среднесписочной машины определяется на основании данных годового режима работы машины и ее среднечасовой эксплуатационной производительности:

где Т — число часов работы в течение года.

Машины непрерывного действия: экскаватор непрерывного действия, транспортные – конвейеры,элеваторы, нории, эскалаторы, устройства пневмо- и гидротранспорта

Машины циклического действия: скрепер, грузоподъемные краны, тали, домкраты, лебедки, подъемники (шахтные, скиповые, строительные и др.), погрузчики.
