Аппаратные средства системы

ввода вывода информации в

архитектуре микроЭВМ

Система ввода – вывода информации. Типы интерфейсов, типы шин, контролеры адаптеры, мосты.

Паралле́льный порт — тип интерфейса, разработанный для компьютеров (персональных и других) для подключения различных периферийных устройств. В вычислительной технике параллельный порт является физической реализацией принципа параллельного соединения. Он также известен как принтерный порт или порт Centronics. Стандарт IEEE 1284 определяет двунаправленный вариант порта, который позволяет одновременно передавать и принимать биты данных.

Адреса портов

Традиционно в системе IBM PC три первых параллельных порта распределяются в соответствии со следующей таблицей.

ИМЯ ПОРТА	Прерывание #	Начальный адрес I/O	Конечный адрес I/O
LPT1	IRQ 2	0x3bc	0x3bf
LPT2	IRQ 7	0x378	0x37f
LPT3	IRQ 5	0x278	0x27f

Если есть неиспользуемый слот LPTx, адреса других портов сдвигаются вверх. (Например, если отсутствует порт 0x3bc, то тогда порт 0x378 станет LPT1).Адреса портов, присвоенные каждому слоту LPTx, можно определить путём чтения области данных BIOS по адресу 0000:0408.

Расположение выводов

Расположение выводов для параллельного порта следующее:

№ контакта (25-контактный)	№ контакта (36-контактный)	Обозначение	Направление	Бит регистра	Инвертирование
1	1	Strobe	In/Out	Control-0	Да
2	2	Data0	Out	Data-0	Нет
3	3	Data1	Out	Data-1	Нет
4	4	Data2	Out	Data-2	Нет
5	5	Data3	Out	Data-3	Нет
6	6	Data4	Out	Data-4	Нет
7	7	Data5	Out	Data-5	Нет
8	8	Data6	Out	Data-6	Нет
9	9	Data7	Out	Data-7	Нет
10	10	Ack	In	Status-6	Нет
11	11	Busy	In	Status-7	Да
12	12	Paper-Out	In	Status-5	Нет
13	13	Select	In	Status-4	Нет
14	14	Linefeed	In/Out	Control-1	Да
15	32	Error	In	Status-3	Нет
16	31	Reset	In/Out	Control-2	Нет
17	36	Select-Printer	In/Out	Control-3	Да
18-25	19-30,33,17,16	Ground	-	-	-

В инвертированных линиях низкий логический уровень имеет значение «истина», в неинвертированных наоборот, истиной является высокий логический уровень.

Контакт 25 в разъёме DB-25 на современных компьютерах может быть не соединён с землёй.

После́довательный порт (англ. serial port, COM-порт, англ. communications port) — сленговое название интерфейса стандарта RS-232, которым массово оснащались персональные компьютеры. Последовательным данный порт называется потому, что информация через него передаётся по одному биту, бит за битом (в отличие от параллельного порта). Хотя некоторые другие интерфейсы компьютера — такие как Ethernet, FireWire и USB — также используют последовательный способ обмена, название «последовательный порт» закрепилось за портом стандарта RS-232.

Наиболее часто используются стандартизированные в 1969 году D-образные разъёмы: 9- и 25-контактные, (DB-9 и DB-25 соответственно)

Назначение выводов 9-контактного разъема

9-контактная вилка типа DB-9M  Нумерация контактов со стороны штырьков  Направление сигналов указано относительно хоста (компьютера)

Контакт Сигнал Направление Описание 1 CD Вход Обнаружена несущая 2 RXD Вход Принимаемые данные 3 TXD Выход Передаваемые данные 4 DTR Выход Хост готов 5 GND – Общий провод 6 DSR Вход Устройство готово 7 RTS Выход Хост готов к передаче 8 CTS Вход Устройство готово к приему 9 RI Вход Обнаружен вызов

Назначение выводов 25-контактного разъема

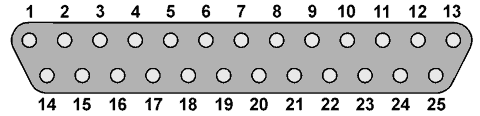

25-контактная вилка типа DB-25M  Нумерация контактов со стороны штырьков  Направление сигналов указано относительно хоста (компьютера)

Контакт Сигнал Направление Описание 1 SHIELD – Экран 2 TXD Выход Передаваемые данные 3 RXD Вход Принимаемые данные 4 RTS Выход Хост готов к передаче 5 CTS Вход Устройство готово к приему 6 DSR Вход Устройство готово 7 GND – Общий провод 8 CD Вход Обнаружена несущая 9 – – Резерв 10 – – Резерв 11 – – Не используется 12 SCD Вход Обнаружена несущая #2 13 SCTS Вход Устройство готово к приему #2

Контакт Сигнал Направление Описание 14 STXD Выход Передаваемые данные #2 15 TRC Вход Тактирование передатчика 16 SRXD Вход Принимаемые данные #2 17 RCC Вход Тактирование приемника 18 LLOOP Выход Локальная петля 19 SRTS Выход Хост готов к передаче #2 20 DTR Выход Хост готов 21 RLOOP Выход Внешняя петля 22 RI Вход Обнаружен вызов 23 DRD Вход Определена скорость данных 24 TRCO Выход Тактирование внешнего передатчика 25 TEST Вход Тестовый режим

Из таблиц видно, что 25-контактный интерфейс отличается наличием полноценного второго канала приема-передачи (сигналы, обозначенные "#2"), а также многочисленных дополнительных управляющих и контрольных сигналов. Однако, часто, несмотря на наличие в компьютере "широкого" разъема, дополнительные сигналы на нем просто не подключены.

Электрические характеристики

Логические уровни передатчика: "0" – от +5 до +15 Вольт, "1" – от -5 до -15 Вольт.

Логические уровни приемника: "0" – выше +3 Вольт, "1" – ниже -3 Вольт.

Максимальная нагрузка на передатчик: входное сопротивление приемника не менее 3 кОм.

Данные характеристики определены стандартом как минимальные, гарантирующие совместимость устройств, однако реальные характеристики обычно существенно лучше, что позволяет, с одной стороны, питать маломощные устройства от порта (например, так спроектированы многочисленные самодельные data-кабели для сотовых телефонов), а с другой – подавать на вход порта инвертированный TTL-уровень вместо двуполярного сигнала.
